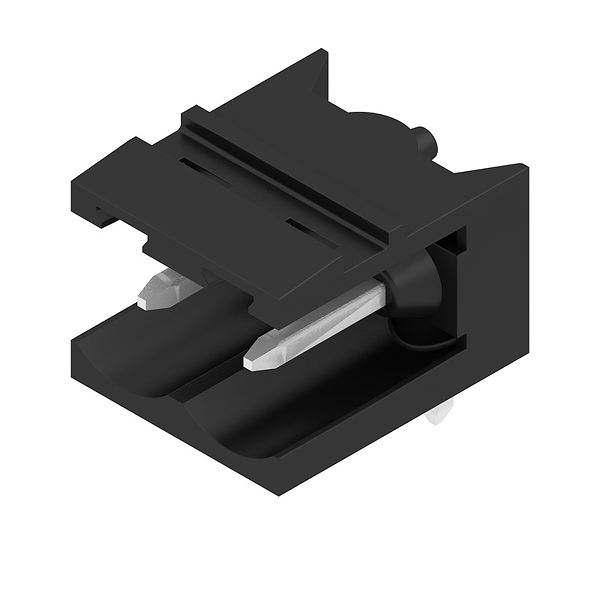

Article image 1155030000

Weidmueller 1155030000

SL 5.08HC/02/90 3.2SN BK BX

On Request. Please send us an email to inquire the price and avaliability.
"ucnguBrctvdgcxgt0eqo"

Description

Technical parameters

Typ: SL 5.08HC/02/90 3.2SN BK BX
Best.-Nr.: 1155030000
Ausführung: Leiterplattensteckverbinder, Stiftleiste, seitlich offen, THT-Lötanschluss, 5.08 mm, Polzahl: 2, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
GTIN (EAN): 4050118050813
VPE: 100 Stück
Verpackung: Box
Breite: 10,16
Breite (inch): 0,4 inch
Höhe: 11,7 mm
Höhe (inch): 0,461 inch
Höhe niedrigstbauend: 8,5 mm
Tiefe: 12 mm
Tiefe (inch): 0,472 inch
Nettogewicht: 0,738 g
Produktfamilie: OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart: Platinenanschluss
Montage auf der Leiterplatte: THT-Lötanschluss
Raster in mm (P): 5,08 mm
Raster in Zoll (P): 0,2 inch
Abgangswinkel: 90°
Polzahl: 2
Anzahl Lötstifte pro Pol: 1
Lötstiftlänge (l): 3,2 mm
Lötstiftlänge-Toleranz: +0,1 / -0,3 mm
Lötstiftposition-Toleranz: ± 0,1 mm
Lötstift-Abmessungen: d = 1,2 mm, oktogonal
Lötstift-Abmessungen=d Toleranz: 0 / -0,03 mm
Bestückungsloch-Durchmesser (D): 1,3 mm
Bestückungsloch-Durchmesser Toleranz (D): + 0,1 mm
L1 in mm: 5,08 mm
L1 in Zoll: 0,2 inch
Anzahl Reihen: 1
Polreihenzahl: 1
Durchgangswiderstand: ≤ 5mΩ
Kodierbar: Ja
Steckzyklen: 25
Steckkraft/Pol, min.: 6,5 N
Steckkraft/Pol, max.: 10 N
Ziehkraft/Pol, min.: 4,5 N
Ziehkraft/Pol, max.: 7,5 N
Isolierstoff: PA GF
Farbe: schwarz
Farbtabelle (ähnlich): RAL 9011
Isolierstoffgruppe: II
Kriechstromfestigkeit (CTI): ≥ 550
Brennbarkeitsklasse nach UL 94: V-0
GWFI: 960 °C
Kontaktmaterial: CuMg
Kontaktoberfläche: verzinnt
Schichtaufbau - Lötanschluss: 1...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt: 1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.: -25 °C
Lagertemperatur, max.: 50 °C
relative Feuchte bei Lagerung, max.: 70 %
Betriebstemperatur, min.: -50 °C
Betriebstemperatur, max.: 100 °C
Temperaturbereich Montage, min.: -25 °C
Temperaturbereich Montage, max.: 100 °C
geprüft nach Norm: IEC 60664-1, IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C): 24 A
Bemessungsstrom, max. Polzahl (Tu=20°C): 19 A
Bemessungsstrom, min. Polzahl (Tu=40°C): 21 A
Bemessungsstrom, max. Polzahl (Tu=40°C): 16,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: 400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: 320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: 250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: 4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: 4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: 4 kV
Nennspannung (Use group B / CSA): 300 V
Nennspannung (Use group D / CSA): 300 V
Nennstrom (Use group B / CSA): 18,5 A
Nennstrom (Use group D / CSA): 10 A
Zertifikat-Nr. (cURus): E60693
Nennspannung (Use group B / UL 1059): 300 V
Nennspannung (Use group D / UL 1059): 300 V
Nennstrom (Use group B / UL 1059): 18,5 A
Nennstrom (Use group D / UL 1059): 10 A
Hinweis zu den Zulassungswerten: Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Verpackung: Box
VPE Länge: 40 mm
VPE Breite: 70 mm
VPE Höhe: 165 mm
ETIM 6.0: EC002637
ETIM 7.0: EC002637
eClass 9.0: 27-44-04-02
eClass 9.1: 27-44-04-02
eClass 10.0: 27-44-04-02
IPC-Konformität: Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
ROHS: Konform
Typ: SL 5.08HC/02/90 3.2SN BK BX
Best.-Nr.: 1155030000
Ausführung: Leiterplattensteckverbinder, Stiftleiste, seitlich offen, THT-Lötanschluss, 5.08 mm, Polzahl: 2, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
GTIN (EAN): 4050118050813
VPE: 100 Stück
Verpackung: Box
Breite: 10,16
Breite (inch): 0,4 inch
Höhe: 11,7 mm
Höhe (inch): 0,461 inch
Höhe niedrigstbauend: 8,5 mm
Tiefe: 12 mm
Tiefe (inch): 0,472 inch
Nettogewicht: 0,738 g
Produktfamilie: OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart: Platinenanschluss
Montage auf der Leiterplatte: THT-Lötanschluss
Raster in mm (P): 5,08 mm
Raster in Zoll (P): 0,2 inch
Abgangswinkel: 90°
Polzahl: 2
Anzahl Lötstifte pro Pol: 1
Lötstiftlänge (l): 3,2 mm
Lötstiftlänge-Toleranz: +0,1 / -0,3 mm
Lötstiftposition-Toleranz: ± 0,1 mm
Lötstift-Abmessungen: d = 1,2 mm, oktogonal
Lötstift-Abmessungen=d Toleranz: 0 / -0,03 mm
Bestückungsloch-Durchmesser (D): 1,3 mm
Bestückungsloch-Durchmesser Toleranz (D): + 0,1 mm
L1 in mm: 5,08 mm
L1 in Zoll: 0,2 inch
Anzahl Reihen: 1
Polreihenzahl: 1
Durchgangswiderstand: ≤ 5mΩ
Kodierbar: Ja
Steckzyklen: 25
Steckkraft/Pol, min.: 6,5 N
Steckkraft/Pol, max.: 10 N
Ziehkraft/Pol, min.: 4,5 N
Ziehkraft/Pol, max.: 7,5 N
Isolierstoff: PA GF
Farbe: schwarz
Farbtabelle (ähnlich): RAL 9011
Isolierstoffgruppe: II
Kriechstromfestigkeit (CTI): ≥ 550
Brennbarkeitsklasse nach UL 94: V-0
GWFI: 960 °C
Kontaktmaterial: CuMg
Kontaktoberfläche: verzinnt
Schichtaufbau - Lötanschluss: 1...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt: 1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.: -25 °C
Lagertemperatur, max.: 50 °C
relative Feuchte bei Lagerung, max.: 70 %
Betriebstemperatur, min.: -50 °C
Betriebstemperatur, max.: 100 °C
Temperaturbereich Montage, min.: -25 °C
Temperaturbereich Montage, max.: 100 °C
geprüft nach Norm: IEC 60664-1, IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C): 24 A
Bemessungsstrom, max. Polzahl (Tu=20°C): 19 A
Bemessungsstrom, min. Polzahl (Tu=40°C): 21 A
Bemessungsstrom, max. Polzahl (Tu=40°C): 16,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: 400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: 320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: 250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: 4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: 4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: 4 kV
Nennspannung (Use group B / CSA): 300 V
Nennspannung (Use group D / CSA): 300 V
Nennstrom (Use group B / CSA): 18,5 A
Nennstrom (Use group D / CSA): 10 A
Zertifikat-Nr. (cURus): E60693
Nennspannung (Use group B / UL 1059): 300 V
Nennspannung (Use group D / UL 1059): 300 V
Nennstrom (Use group B / UL 1059): 18,5 A
Nennstrom (Use group D / UL 1059): 10 A
Hinweis zu den Zulassungswerten: Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Verpackung: Box
VPE Länge: 40 mm
VPE Breite: 70 mm
VPE Höhe: 165 mm
ETIM 6.0: EC002637
ETIM 7.0: EC002637
eClass 9.0: 27-44-04-02
eClass 9.1: 27-44-04-02
eClass 10.0: 27-44-04-02
IPC-Konformität: Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
ROHS: Konform

Logistic parameters

ECCN:
Country of Origin:
EAN:
Weight: 0.001 kg
Length: 0.00 m
Width: 0.00 m
Height: 0.00 m
