Produkt
Weidmueller
2500980000
SCS 24VDC P1SIL3DS I
Anfrage senden

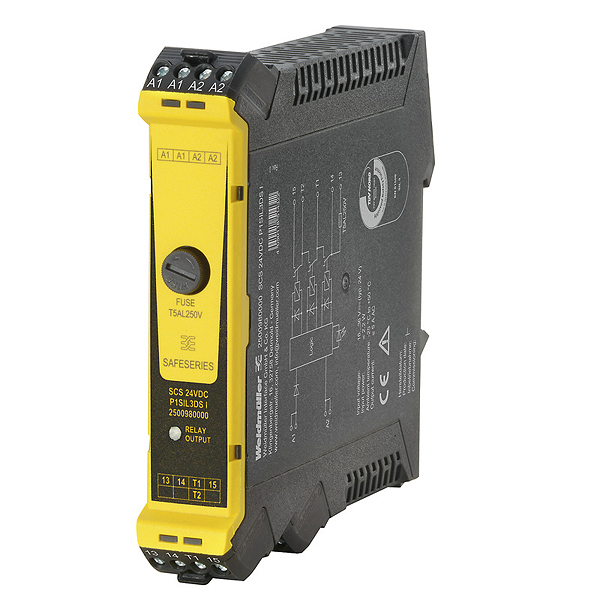

Urheberrecht Bild: Weidmueller
Weidmueller 2500980000
SCS 24VDC P1SIL3DS I
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | SCS 24VDC P1SIL3DS I |
| Best.-Nr.: | 2500980000 |
| Ausführung: | SAFESERIES, Sicherheitsrelais,24 V DC (16...36 V DC), , max. Schaltstrom, interne Sicherung : 5 A, SIL 3, EN 61508:2010 |
| GTIN (EAN): | 4050118514322 |
| VPE: | 1 Stück |
| Breite: | 22,5 mm |
| Breite (inch): | 0,886 inch |
| Höhe: | 117,3 mm |
| Höhe (inch): | 4,618 inch |
| Tiefe: | 114,1 mm |
| Tiefe (inch): | 4,492 inch |
| Nettogewicht: | 0,001 g |
| Betriebstemperatur, max.: | 50 °C |
| Betriebstemperatur, min.: | -25 °C |
| Feuchtigkeit: | 95 %, keine Betauung |
| Lagertemperatur, max.: | 85 ° C |
| Lagertemperatur, min.: | -40 ° C |
| Betriebstemperatur: | -25 °C...50 °C |
| Lagertemperatur: | -40 ° C...85 ° C |
| REACH SVHC: | Lead 7439-92-1 |
| Nennsteuerspannung: | 24 V DC (16...36 V DC) |
| Stromaufnahme: | 50 mA |
| Statusanzeige: | LED gelb |
| Schutzschaltung: | Verpolungsschutz, Freilaufdiode |
| Ausführung Kontakt: | Schließer |
| Kontaktbasismaterial: | AgNi |
| max. zulässige Schaltspannung: | 250 V AC / 30 V DC |
| max. zulässiger Schaltstrom: | 5 A |
| max. Schaltstrom, interne Sicherung: | 5 A |
| max. Schaltstrom, externe Sicherung: | 5 A |
| max. Schaltleistung: | 2000 VA |
| interne Sicherung: | 5 A träge |
| externe Vorsicherung: | 5 A träge |
| Einschaltzeit: | ≤ 25 ms |
| Kurzschlussfest: | Nein |
| Ausschaltzeit: | ≤ 30 ms |
| min. Schaltleistung: | 10 mA @ 12 V |
| Gerätetyp: | A |
| Hardware Fehlertoleranz (HFT): | 2 |
| Tproof: | 12 Years |
| Sicherheitskategorie: | SIL 3 |
| Sicherheitsnorm: | EN 61508:2010 |
| Tragschiene: | TS 35 |
| Farbe: | schwarz, gelb |
| Festigkeit gegen Vibration: | DNVGL-CG-0339, class A |
| Isolationskoordination gemäß: | EN 61010-2-201:2013 + AC:2013 |
| Bemessungsspannung: | 300 V |
| Überspannungskategorie: | III |
| Verschmutzungsgrad: | 2 |
| Schutzart: | IP20 |
| Art der Isolation Eingang - Ausgang: | verstärkte Isolierung |
| Kriech- und Luftstrecke Eingang - Ausgang: | ≥ 6 mm |
| Stehstoßspannung: | 6 kV (1,2/50 µs) |
| Normen: | EN 61010-2-201:2013 + AC:2013, EN 61326-1:2013, EN 61326-3-1:2008, EN 61326-3-2:2008 |
| Zertifikat-Nr. (cULus): | E141197 |
| Leiteranschlusstechnik: | Schraubanschluss |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Klemmbereich, Bemessungsanschluss: | 1,5 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmbereich, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Klingenmaß: | Gr. PH0 |
| ETIM 6.0: | EC001449 |
| ETIM 7.0: | EC001449 |
| eClass 9.0: | 27-37-18-19 |
| eClass 9.1: | 27-37-18-19 |
| eClass 10.0: | 27-37-18-19 |
| ROHS: | Konform |
| Typ: | SCS 24VDC P1SIL3DS I |
| Best.-Nr.: | 2500980000 |
| Ausführung: | SAFESERIES, Sicherheitsrelais,24 V DC (16...36 V DC), , max. Schaltstrom, interne Sicherung : 5 A, SIL 3, EN 61508:2010 |
| GTIN (EAN): | 4050118514322 |
| VPE: | 1 Stück |
| Breite: | 22,5 mm |
| Breite (inch): | 0,886 inch |
| Höhe: | 117,3 mm |
| Höhe (inch): | 4,618 inch |
| Tiefe: | 114,1 mm |
| Tiefe (inch): | 4,492 inch |
| Nettogewicht: | 0,001 g |
| Betriebstemperatur, max.: | 50 °C |
| Betriebstemperatur, min.: | -25 °C |
| Feuchtigkeit: | 95 %, keine Betauung |
| Lagertemperatur, max.: | 85 ° C |
| Lagertemperatur, min.: | -40 ° C |
| Betriebstemperatur: | -25 °C...50 °C |
| Lagertemperatur: | -40 ° C...85 ° C |
| REACH SVHC: | Lead 7439-92-1 |
| Nennsteuerspannung: | 24 V DC (16...36 V DC) |
| Stromaufnahme: | 50 mA |
| Statusanzeige: | LED gelb |
| Schutzschaltung: | Verpolungsschutz, Freilaufdiode |
| Ausführung Kontakt: | Schließer |
| Kontaktbasismaterial: | AgNi |
| max. zulässige Schaltspannung: | 250 V AC / 30 V DC |
| max. zulässiger Schaltstrom: | 5 A |
| max. Schaltstrom, interne Sicherung: | 5 A |
| max. Schaltstrom, externe Sicherung: | 5 A |
| max. Schaltleistung: | 2000 VA |
| interne Sicherung: | 5 A träge |
| externe Vorsicherung: | 5 A träge |
| Einschaltzeit: | ≤ 25 ms |
| Kurzschlussfest: | Nein |
| Ausschaltzeit: | ≤ 30 ms |
| min. Schaltleistung: | 10 mA @ 12 V |
| Gerätetyp: | A |
| Hardware Fehlertoleranz (HFT): | 2 |
| Tproof: | 12 Years |
| Sicherheitskategorie: | SIL 3 |
| Sicherheitsnorm: | EN 61508:2010 |
| Tragschiene: | TS 35 |
| Farbe: | schwarz, gelb |
| Festigkeit gegen Vibration: | DNVGL-CG-0339, class A |
| Isolationskoordination gemäß: | EN 61010-2-201:2013 + AC:2013 |
| Bemessungsspannung: | 300 V |
| Überspannungskategorie: | III |
| Verschmutzungsgrad: | 2 |
| Schutzart: | IP20 |
| Art der Isolation Eingang - Ausgang: | verstärkte Isolierung |
| Kriech- und Luftstrecke Eingang - Ausgang: | ≥ 6 mm |
| Stehstoßspannung: | 6 kV (1,2/50 µs) |
| Normen: | EN 61010-2-201:2013 + AC:2013, EN 61326-1:2013, EN 61326-3-1:2008, EN 61326-3-2:2008 |
| Zertifikat-Nr. (cULus): | E141197 |
| Leiteranschlusstechnik: | Schraubanschluss |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Klemmbereich, Bemessungsanschluss: | 1,5 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmbereich, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Klingenmaß: | Gr. PH0 |
| ETIM 6.0: | EC001449 |
| ETIM 7.0: | EC001449 |
| eClass 9.0: | 27-37-18-19 |
| eClass 9.1: | 27-37-18-19 |
| eClass 10.0: | 27-37-18-19 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,19 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
