Produkt
Weidmueller
1406230000
PSSR 1PH CONTROL UNIT
Anfrage senden

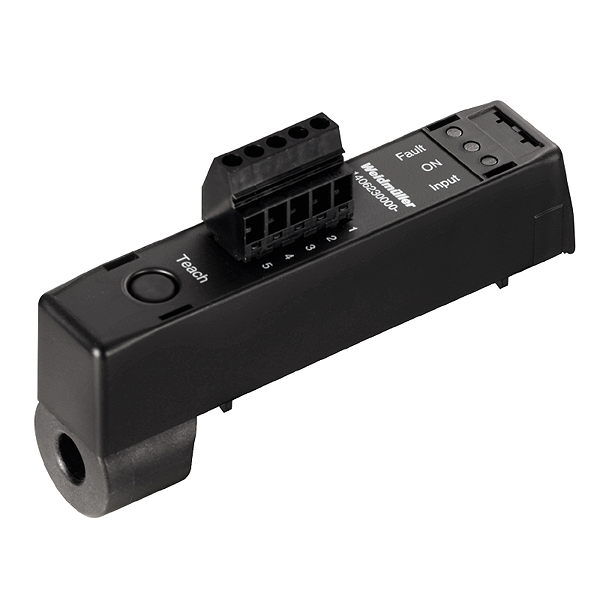

Urheberrecht Bild: Weidmueller
Weidmueller 1406230000
PSSR 1PH CONTROL UNIT
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | PSSR 1PH CONTROL UNIT |
| Best.-Nr.: | 1406230000 |
| Ausführung: | Power Solid-State Relais, Stromüberwachung, Schraubanschluss |
| GTIN (EAN): | 4050118206739 |
| VPE: | 1 Stück |
| Breite: | 25 mm |
| Breite (inch): | 0,984 inch |
| Höhe: | 112,3 mm |
| Höhe (inch): | 4,421 inch |
| Tiefe: | 65 mm |
| Tiefe (inch): | 2,559 inch |
| Nettogewicht: | 85 g |
| Betriebstemperatur, max.: | 80 °C |
| Betriebstemperatur, min.: | -40 °C |
| Feuchtigkeit: | 40...85 % (indoor), keine Betauung |
| Lagertemperatur, max.: | 125 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | -40 °C...80 °C |
| Lagertemperatur: | -40 °C...125 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Versorgungsspannung: | 8…30 V DC |
| Stromaufnahme: | ≤ 20 mA (Rückmeldeausgang unbelastet), ≤ 120 mA (geschalteter Rückmeldeausgang max. belastet) |
| Schutzschaltung: | Varistor, Verpolungsschutz |
| Nennsteuerspannung (Steuereingang): | 4…30 V DC |
| Nennsteuerstrom (Steuereingang): | ≤ 2,5 mA |
| Nennsteuerspannung (Externer Teach Eingang): | 4…30 V DC |
| Nennsteuerstrom (Externer Teach Eingang): | ≤ 2,5 mA |
| Ein- / Ausschaltspannung: | 2 V DC |
| Nennschaltspannung: | 8...30 V DC |
| Solid-State Typ: | Transistor |
| Einschaltverzögerung: | ≤ 15 ms |
| Ausschaltverzögerung: | ≤ 16 ms |
| Solid-State Typ: | MOS-FET |
| Nennschaltspannung: | 8...30 V DC |
| Dauerstrom: | 0,1 A |
| Einschaltverzögerung: | ≤ 100 ms |
| Ausschaltverzögerung: | ≤ 100 ms |
| Leckstrom im PSSR Ausgang, max.: | 0,3 A |
| Strommessbereich AC, min.: | 2 A |
| Strommessbereich AC, max.: | 40 A |
| Lochdurchmesser des Stromsensors: | 9 mm |
| Farbe: | schwarz |
| Verschmutzungsgrad: | 2 |
| Überspannungskategorie: | III |
| Schutzart: | IP20 |
| Normen: | EN 60947-4-3, EN 60950 |
| Leiteranschlusstechnik: | Schraubanschluss |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Anzugsdrehmoment, max.: | 0,5 Nm |
| Klemmbereich, Bemessungsanschluss: | 1,5 mm² |
| Klemmbereich, min.: | 0,15 mm² |
| Klemmbereich, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,2 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG): | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG): | AWG 12 |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: | 0,2 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: | 1,5 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| ETIM 6.0: | EC001440 |
| ETIM 7.0: | EC001440 |
| eClass 9.0: | 27-37-18-02 |
| eClass 9.1: | 27-37-18-02 |
| eClass 10.0: | 27-37-18-02 |
| ROHS: | Konform |
| Typ: | PSSR 1PH CONTROL UNIT |
| Best.-Nr.: | 1406230000 |
| Ausführung: | Power Solid-State Relais, Stromüberwachung, Schraubanschluss |
| GTIN (EAN): | 4050118206739 |
| VPE: | 1 Stück |
| Breite: | 25 mm |
| Breite (inch): | 0,984 inch |
| Höhe: | 112,3 mm |
| Höhe (inch): | 4,421 inch |
| Tiefe: | 65 mm |
| Tiefe (inch): | 2,559 inch |
| Nettogewicht: | 85 g |
| Betriebstemperatur, max.: | 80 °C |
| Betriebstemperatur, min.: | -40 °C |
| Feuchtigkeit: | 40...85 % (indoor), keine Betauung |
| Lagertemperatur, max.: | 125 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | -40 °C...80 °C |
| Lagertemperatur: | -40 °C...125 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Versorgungsspannung: | 8…30 V DC |
| Stromaufnahme: | ≤ 20 mA (Rückmeldeausgang unbelastet), ≤ 120 mA (geschalteter Rückmeldeausgang max. belastet) |
| Schutzschaltung: | Varistor, Verpolungsschutz |
| Nennsteuerspannung (Steuereingang): | 4…30 V DC |
| Nennsteuerstrom (Steuereingang): | ≤ 2,5 mA |
| Nennsteuerspannung (Externer Teach Eingang): | 4…30 V DC |
| Nennsteuerstrom (Externer Teach Eingang): | ≤ 2,5 mA |
| Ein- / Ausschaltspannung: | 2 V DC |
| Nennschaltspannung: | 8...30 V DC |
| Solid-State Typ: | Transistor |
| Einschaltverzögerung: | ≤ 15 ms |
| Ausschaltverzögerung: | ≤ 16 ms |
| Solid-State Typ: | MOS-FET |
| Nennschaltspannung: | 8...30 V DC |
| Dauerstrom: | 0,1 A |
| Einschaltverzögerung: | ≤ 100 ms |
| Ausschaltverzögerung: | ≤ 100 ms |
| Leckstrom im PSSR Ausgang, max.: | 0,3 A |
| Strommessbereich AC, min.: | 2 A |
| Strommessbereich AC, max.: | 40 A |
| Lochdurchmesser des Stromsensors: | 9 mm |
| Farbe: | schwarz |
| Verschmutzungsgrad: | 2 |
| Überspannungskategorie: | III |
| Schutzart: | IP20 |
| Normen: | EN 60947-4-3, EN 60950 |
| Leiteranschlusstechnik: | Schraubanschluss |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Anzugsdrehmoment, max.: | 0,5 Nm |
| Klemmbereich, Bemessungsanschluss: | 1,5 mm² |
| Klemmbereich, min.: | 0,15 mm² |
| Klemmbereich, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,2 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG): | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG): | AWG 12 |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: | 0,2 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: | 1,5 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| ETIM 6.0: | EC001440 |
| ETIM 7.0: | EC001440 |
| eClass 9.0: | 27-37-18-02 |
| eClass 9.1: | 27-37-18-02 |
| eClass 10.0: | 27-37-18-02 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,09 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
