1334890000

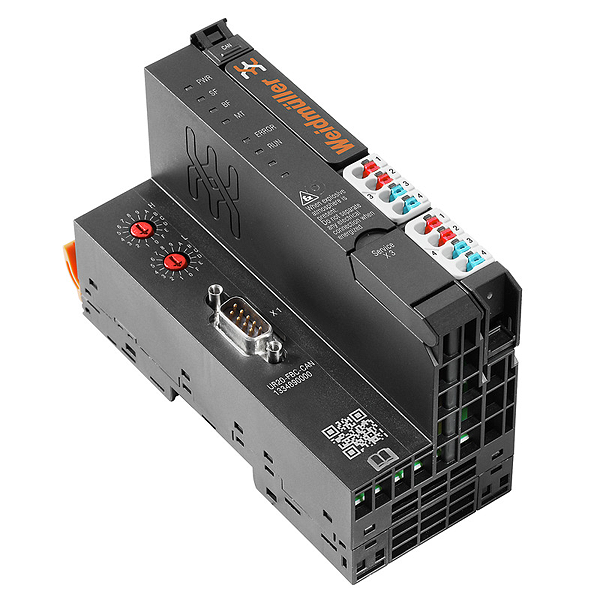

UR20-FBC-CAN
Typ: | UR20-FBC-CAN |
Best.-Nr.: | 1334890000 |
Ausführung: | Remote-IO-Feldbus-Koppler, IP20, CANopen |
GTIN (EAN): | 4050118138313 |
VPE: | 1 Stück |
Breite: | 52 |
Breite (inch): | 2,047 inch |
Höhe: | 120 mm |
Höhe (inch): | 4,724 inch |
Tiefe: | 76 mm |
Tiefe (inch): | 2,992 inch |
Befestigungsmaß Höhe: | 128 mm |
Gewicht: | 227 g |
Nettogewicht: | 220 g |
Betriebstemperatur, max.: | 60 °C |
Betriebstemperatur, min.: | -20 °C |
Lagertemperatur, max.: | 85 °C |
Lagertemperatur, min.: | -40 °C |
Betriebstemperatur: | -20 °C ... +60 °C |
Lagertemperatur: | -40 °C ... +85 °C |
REACH SVHC: | Lead 7439-92-1 |
Brennbarkeitsklasse nach UL 94: | V-0 |
Luftdruck (Betrieb): | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
Luftdruck (Lagerung): | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
Luftdruck (Transport): | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
Luftfeuchtigkeit (Betrieb): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
Luftfeuchtigkeit (Lagerung): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
Luftfeuchtigkeit (Transport): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
Prüfspannung: | 500 V |
Schock: | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
Verschmutzungsgrad: | 2 |
Vibrationsfestigkeit: | 5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6, 8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
Überspannungskategorie: | II |
Anschlussart: | PUSH IN |
Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, eindrähtig, max. (AWG): | AWG 16 |
Leiteranschlussquerschnitt, eindrähtig, min.: | 0,14 mm² |
Leiteranschlussquerschnitt, eindrähtig, min. (AWG): | AWG 26 |
Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, max. (AWG): | AWG 16 |
Leiteranschlussquerschnitt, feindrähtig, min.: | 0,14 mm² |
Leiteranschlussquerschnitt, feindrähtig, min. (AWG): | AWG 26 |
Anschluss: | 9-poliger SUB-D-Stecker (male) |
Diagnosedaten: | 244 Byte |
Feldbusprotokoll: | CANopen |
Konfigurationsschnittstelle: | Micro USB 2.0 |
Modulart: | Buskoppler |
Parameterdaten: | 244 Byte |
Prozessdaten: | 488 Byte |
Schnittstelle: | u-remote Systembus |
max. Anzahl an Modulen: | 64 ST |
Übertragungsrate Systembus, max.: | 48 Mbit/s |
Einspeisestrom für IIN (Eingangsstrompfad) , max.: | 10 A |
Einspeisestrom für IOUT (Ausgangsstrompfad) , max.: | 10 A |
Einspeisestrom für System, max.: | 4 A |
Stromaufnahme aus IIN (Power-Segment des Feldbuskopplers), typ.: | 90 mA |
Versorgungsspannung: | 24 V DC +20 %/ -15 %, über den Systembus |
Versorgungsspannung für Ausgänge: | 24 V DC +20 %/ -15 % |
Versorgungsspannung für System und Eingänge: | 24 V DC +20 %/ -15 % |
ETIM 6.0: | EC001603 |
ETIM 7.0: | EC001603 |
eClass 9.0: | 27-24-26-07 |
eClass 9.1: | 27-24-26-07 |
eClass 10.0: | 27-24-26-07 |
ROHS: | Konform |
Typ: | UR20-FBC-CAN |
Best.-Nr.: | 1334890000 |
Ausführung: | Remote-IO-Feldbus-Koppler, IP20, CANopen |
GTIN (EAN): | 4050118138313 |
VPE: | 1 Stück |
Breite: | 52 |
Breite (inch): | 2,047 inch |
Höhe: | 120 mm |
Höhe (inch): | 4,724 inch |
Tiefe: | 76 mm |
Tiefe (inch): | 2,992 inch |
Befestigungsmaß Höhe: | 128 mm |
Gewicht: | 227 g |
Nettogewicht: | 220 g |
Betriebstemperatur, max.: | 60 °C |
Betriebstemperatur, min.: | -20 °C |
Lagertemperatur, max.: | 85 °C |
Lagertemperatur, min.: | -40 °C |
Betriebstemperatur: | -20 °C ... +60 °C |
Lagertemperatur: | -40 °C ... +85 °C |
REACH SVHC: | Lead 7439-92-1 |
Brennbarkeitsklasse nach UL 94: | V-0 |
Luftdruck (Betrieb): | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
Luftdruck (Lagerung): | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
Luftdruck (Transport): | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
Luftfeuchtigkeit (Betrieb): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
Luftfeuchtigkeit (Lagerung): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
Luftfeuchtigkeit (Transport): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
Prüfspannung: | 500 V |
Schock: | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
Verschmutzungsgrad: | 2 |
Vibrationsfestigkeit: | 5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6, 8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
Überspannungskategorie: | II |
Anschlussart: | PUSH IN |
Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, eindrähtig, max. (AWG): | AWG 16 |
Leiteranschlussquerschnitt, eindrähtig, min.: | 0,14 mm² |
Leiteranschlussquerschnitt, eindrähtig, min. (AWG): | AWG 26 |
Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, max. (AWG): | AWG 16 |
Leiteranschlussquerschnitt, feindrähtig, min.: | 0,14 mm² |
Leiteranschlussquerschnitt, feindrähtig, min. (AWG): | AWG 26 |
Anschluss: | 9-poliger SUB-D-Stecker (male) |
Diagnosedaten: | 244 Byte |
Feldbusprotokoll: | CANopen |
Konfigurationsschnittstelle: | Micro USB 2.0 |
Modulart: | Buskoppler |
Parameterdaten: | 244 Byte |
Prozessdaten: | 488 Byte |
Schnittstelle: | u-remote Systembus |
max. Anzahl an Modulen: | 64 ST |
Übertragungsrate Systembus, max.: | 48 Mbit/s |
Einspeisestrom für IIN (Eingangsstrompfad) , max.: | 10 A |
Einspeisestrom für IOUT (Ausgangsstrompfad) , max.: | 10 A |
Einspeisestrom für System, max.: | 4 A |
Stromaufnahme aus IIN (Power-Segment des Feldbuskopplers), typ.: | 90 mA |
Versorgungsspannung: | 24 V DC +20 %/ -15 %, über den Systembus |
Versorgungsspannung für Ausgänge: | 24 V DC +20 %/ -15 % |
Versorgungsspannung für System und Eingänge: | 24 V DC +20 %/ -15 % |
ETIM 6.0: | EC001603 |
ETIM 7.0: | EC001603 |
eClass 9.0: | 27-24-26-07 |
eClass 9.1: | 27-24-26-07 |
eClass 10.0: | 27-24-26-07 |
ROHS: | Konform |
