1129090000

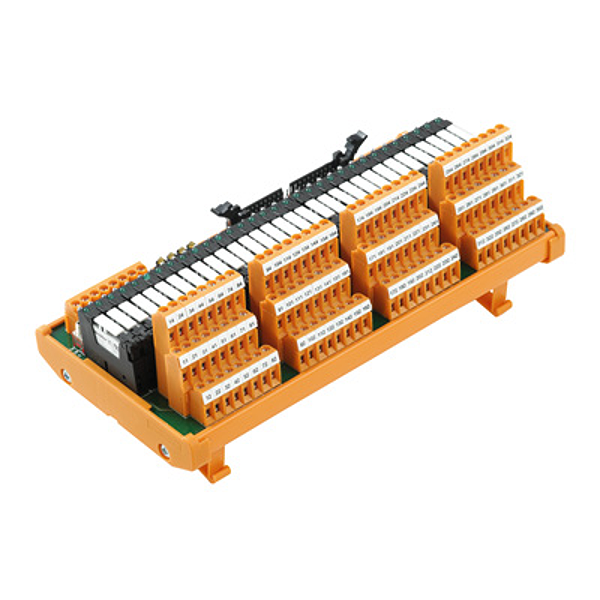

RSM-32 PLC C SW 1CO Z
Typ: | RSM-32 PLC C SW 1CO Z |
Best.-Nr.: | 1129090000 |
Ausführung: | Schnittstelle, RSM PLC, 32 with switch, RSS, Zugfederanschluss |
GTIN (EAN): | 4032248910489 |
VPE: | 1 Stück |
Länge: | 255 mm |
Länge (inch): | 10,039 inch |
Breite: | 109 |
Breite (inch): | 4,291 inch |
Höhe: | 85 mm |
Höhe (inch): | 3,346 inch |
Nettogewicht: | 1.373,983 g |
Betriebstemperatur, max.: | 50 °C |
Betriebstemperatur, min.: | -25 °C |
Lagertemperatur, max.: | 60 °C |
Lagertemperatur, min.: | -40 °C |
Betriebstemperatur: | -25...50 °C |
Lagertemperatur: | -40...60 °C |
LED-Statusanzeige pro Relais: | grün |
Sicherung pro Relais: | Nein |
Schalter: | Yes (coil side) |
Versorgungsspannungs-LED-Status: | gelb |
Spannungsversorgungssicherung: | Nein |
Anschluss (Steuerseite): | Steckverbinder nach IEC60603-13/DIN41651 |
Anzahl der Pole (Steuerungsseite): | 40-poliger Stecker |
Anschluss (Feldseite): | LM3NZF 5.08mm |
Anschlussversorgung: | LMNZF 5.08mm |
Eingangsspannung: | 24 V DC ± 10% |
Eingangsstrom: | 13 mA |
Nennleistung: | 0,36 W |
Relaistyp: | RSS |
Typ des Ausgangs: | Potential-free contact |
Material Kontakte: | AgNi 90/10 |
Nennspannung: | 250 V AC |
Maximaler AC Dauerstrom: | 2,5 A |
Mindestkontaktspannung: | 5 V |
Mindestkontaktstrom: | 0,1 A |
Entsprechend: | DIN EN 50178 |
Nenn-Eingangsspannung: | < 50 V AC |
Nenn-Ausgangsspannung: | 250 V AC |
Überspannungskategorie Eingang/Ausgang: | III |
Überspannungskategorie Eingang/Eingang: | II |
Überspannungskategorie Ausgang/Ausgang: | II |
Verschmutzungsgrad: | 2 |
Impulsspannungsprüfung (1,2/50µs): | 6 kV |
Durchschlagsfestigkeitsprüfung: | 1,2 kVAC |
Abstand Eingang/Ausgang: | ≥ 5,5 mm |
Abstand Eingang/Eingang: | ≥ 0,2 mm |
Abstand Ausgang/Ausgang: | ≥ 1,17 mm |
Art der Verbindung: | Zugfederanschluss |
Klemmbereich, min.: | 0,13 mm² |
Klemmbereich, max.: | 2,5 mm² |
Fest, min. H05(07) V-U: | 0,2 mm² |
Fest, max. H05(07) V-U: | 2,5 mm² |
Flexibel, min. H05(07) V-K: | 0,2 mm² |
Flexibel, max. H05(07) V-K: | 1,5 mm² |
Flexibel mit Hülse, max.: | 1,5 mm² |
Flexibel mit Hülse, min.: | 0,25 mm² |
Hülse mit Kunststoffkragen, max.: | 1,5 mm² |
Leiteranschlussquerschnitt min. AWG: | AWG 24 |
Leiteranschlussquerschnitt max. AWG: | AWG 14 |
Abisolierlänge: | 7,5 mm |
Art der Verbindung: | Zugfederanschluss |
Klemmbereich, min.: | 0,13 mm² |
Klemmbereich, max.: | 2,5 mm² |
Fest, min. H05(07) V-U: | 0,13 mm² |
Fest, max. H05(07) V-U: | 2,5 mm² |
Flexibel, min. H05(07) V-K: | 0,13 mm² |
Flexibel, max. H05(07) V-K: | 2,5 mm² |
Flexibel mit Hülse, max.: | 1,5 mm² |
Flexibel mit Hülse, min.: | 0,25 mm² |
Hülse mit Kunststoffkragen, max.: | 1,5 mm² |
Leiteranschlussquerschnitt min. AWG: | AWG 26 |
Leiteranschlussquerschnitt max. AWG: | AWG 14 |
Abisolierlänge: | 6 mm |
ETIM 6.0: | EC002780 |
ETIM 7.0: | EC002780 |
eClass 9.0: | 27-14-11-52 |
eClass 9.1: | 27-24-22-16 |
eClass 10.0: | 27-14-11-52 |
ROHS: | Konform |
Typ: | RSM-32 PLC C SW 1CO Z |
Best.-Nr.: | 1129090000 |
Ausführung: | Schnittstelle, RSM PLC, 32 with switch, RSS, Zugfederanschluss |
GTIN (EAN): | 4032248910489 |
VPE: | 1 Stück |
Länge: | 255 mm |
Länge (inch): | 10,039 inch |
Breite: | 109 |
Breite (inch): | 4,291 inch |
Höhe: | 85 mm |
Höhe (inch): | 3,346 inch |
Nettogewicht: | 1.373,983 g |
Betriebstemperatur, max.: | 50 °C |
Betriebstemperatur, min.: | -25 °C |
Lagertemperatur, max.: | 60 °C |
Lagertemperatur, min.: | -40 °C |
Betriebstemperatur: | -25...50 °C |
Lagertemperatur: | -40...60 °C |
LED-Statusanzeige pro Relais: | grün |
Sicherung pro Relais: | Nein |
Schalter: | Yes (coil side) |
Versorgungsspannungs-LED-Status: | gelb |
Spannungsversorgungssicherung: | Nein |
Anschluss (Steuerseite): | Steckverbinder nach IEC60603-13/DIN41651 |
Anzahl der Pole (Steuerungsseite): | 40-poliger Stecker |
Anschluss (Feldseite): | LM3NZF 5.08mm |
Anschlussversorgung: | LMNZF 5.08mm |
Eingangsspannung: | 24 V DC ± 10% |
Eingangsstrom: | 13 mA |
Nennleistung: | 0,36 W |
Relaistyp: | RSS |
Typ des Ausgangs: | Potential-free contact |
Material Kontakte: | AgNi 90/10 |
Nennspannung: | 250 V AC |
Maximaler AC Dauerstrom: | 2,5 A |
Mindestkontaktspannung: | 5 V |
Mindestkontaktstrom: | 0,1 A |
Entsprechend: | DIN EN 50178 |
Nenn-Eingangsspannung: | < 50 V AC |
Nenn-Ausgangsspannung: | 250 V AC |
Überspannungskategorie Eingang/Ausgang: | III |
Überspannungskategorie Eingang/Eingang: | II |
Überspannungskategorie Ausgang/Ausgang: | II |
Verschmutzungsgrad: | 2 |
Impulsspannungsprüfung (1,2/50µs): | 6 kV |
Durchschlagsfestigkeitsprüfung: | 1,2 kVAC |
Abstand Eingang/Ausgang: | ≥ 5,5 mm |
Abstand Eingang/Eingang: | ≥ 0,2 mm |
Abstand Ausgang/Ausgang: | ≥ 1,17 mm |
Art der Verbindung: | Zugfederanschluss |
Klemmbereich, min.: | 0,13 mm² |
Klemmbereich, max.: | 2,5 mm² |
Fest, min. H05(07) V-U: | 0,2 mm² |
Fest, max. H05(07) V-U: | 2,5 mm² |
Flexibel, min. H05(07) V-K: | 0,2 mm² |
Flexibel, max. H05(07) V-K: | 1,5 mm² |
Flexibel mit Hülse, max.: | 1,5 mm² |
Flexibel mit Hülse, min.: | 0,25 mm² |
Hülse mit Kunststoffkragen, max.: | 1,5 mm² |
Leiteranschlussquerschnitt min. AWG: | AWG 24 |
Leiteranschlussquerschnitt max. AWG: | AWG 14 |
Abisolierlänge: | 7,5 mm |
Art der Verbindung: | Zugfederanschluss |
Klemmbereich, min.: | 0,13 mm² |
Klemmbereich, max.: | 2,5 mm² |
Fest, min. H05(07) V-U: | 0,13 mm² |
Fest, max. H05(07) V-U: | 2,5 mm² |
Flexibel, min. H05(07) V-K: | 0,13 mm² |
Flexibel, max. H05(07) V-K: | 2,5 mm² |
Flexibel mit Hülse, max.: | 1,5 mm² |
Flexibel mit Hülse, min.: | 0,25 mm² |
Hülse mit Kunststoffkragen, max.: | 1,5 mm² |
Leiteranschlussquerschnitt min. AWG: | AWG 26 |
Leiteranschlussquerschnitt max. AWG: | AWG 14 |
Abisolierlänge: | 6 mm |
ETIM 6.0: | EC002780 |
ETIM 7.0: | EC002780 |
eClass 9.0: | 27-14-11-52 |
eClass 9.1: | 27-24-22-16 |
eClass 10.0: | 27-14-11-52 |
ROHS: | Konform |
