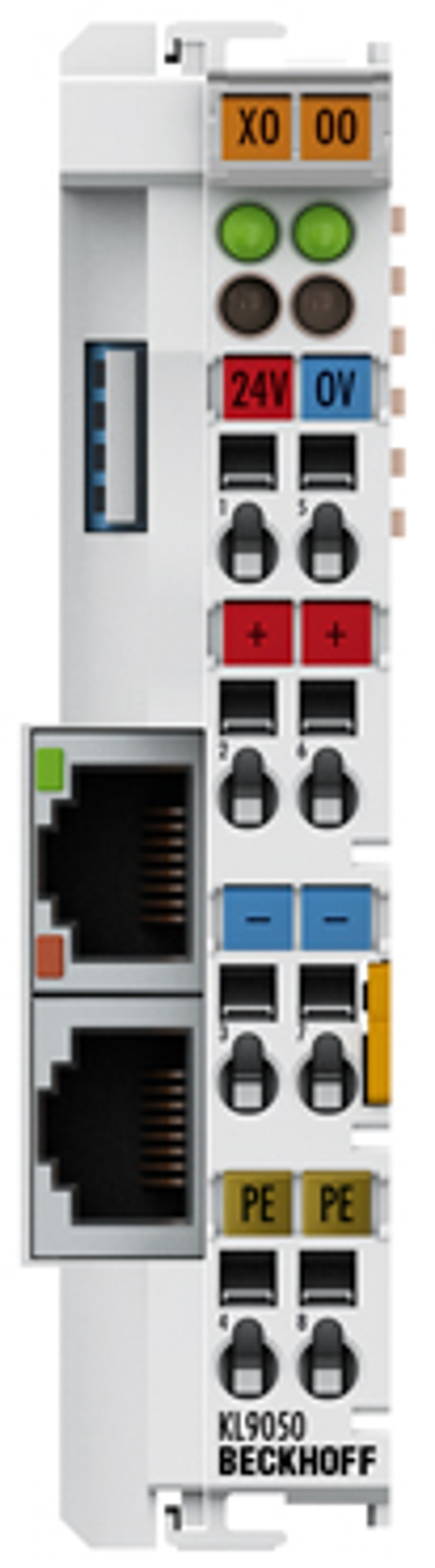

KL9050 | Klemmenbusverlängerungs-Kopplerklemme
Beschreibung
Die Kopplerklemme KL9050 ersetzt den Buskoppler an einem Busklemmenblock und bildet das Gegenstück zur KL9020. Das STP-Kabel (Shielded Twisted Pair) wird in die obere Buchse gesteckt und stellt die logische Verbindung zum Buskoppler her. Für den Buskoppler ist die Verlängerung völlig transparent. Alle Funktionen des Busklemmensystems bleiben unverändert erhalten. Die zweite RJ45-Buchse ermöglicht eine weitere Systemverlängerung. An die erste Kopplerklemme sind weitere anschließbar, sodass das gesamte System in 31 Stufen erweiterbar ist. Die Versorgungsspannung für die Feldebene und die interne Elektronik kann getrennt eingespeist werden. Beide Ebenen sind damit galvanisch voneinander getrennt. In der KL9050 versorgt ein 400-mA-Netzteil den K-Bus für die nachfolgenden Busklemmen. Die interne Elektronik und die Feldebene werden gemeinsam aus einer Spannungsquelle versorgt. Drei Diagnose-LEDs geben Auskunft über die Versorgungsspannung für den jeweiligen Busklemmenblock. Die KL9050 kann als letzte Kopplerklemme im System oder als Brücke zwischen zwei Busklemmenblöcken eingesetzt werden.
Technische Daten
| Anzahl Busklemmen: | 64 |
| Strombelastung: | ≤ 10 A |
| Power-LED: | grün |
| Defekt-LED: | – |
| Art/Anzahl Peripheriesignale: | buskopplerabhängig |
| Länge zwischen Stationen: | max. 5 m zwischen KL9050 und KL9050 |
| Businterface: | 2 x RJ45-Buchse (Input + Output) |
| Spannungsversorgung: | 24 V DC (-15 %/+20 %) |
| Eingangsstrom: | 70 mA + (ges. K-Bus-Strom)/4, 200 mA max. |
| Einschaltstrom: | 2,5 x Dauerstrom |
| Stromaufnahme K-Bus: | 70 mA typ. + (gesamter K-Bus-Strom)/4, max. 200 mA |
| Stromversorgung K-Bus: | bis zu 400 mA |
| Powerkontakte: | 24 V DC max./10 A max. |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Potenzialtrennung: | 500 V (Powerkontakt/Versorgungsspannung/Feldbus) |
| PE-Kontakt: | ja |
| Schirmanschluss: | – |
| Elektrische Verbindung zur Hutschiene: | – |
| Besondere Eigenschaften: | Kopplerklemme zur K-Bus-Verlängerung (max. 64 Busklemmen) |
| Gewicht: | ca. 75 g |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Zulassungen: | CE, UL, Ex, GL |
