KL2631
KL2631 | 1-Kanal-Relais-Ausgangsklemme 400 V AC, 300 V DC

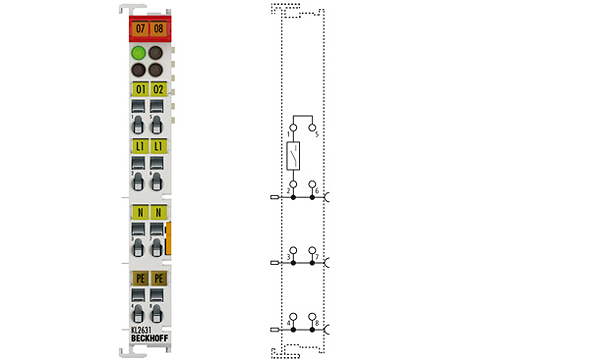

Die Ausgangsklemme KL2631 besitzt ein Relais mit einem Einzelkontakt, der mit den Powerkontakten (bis 400 V AC nutzbar) verbunden ist und universell zur Schaltung von Netzspannungsverbrauchern eingesetzt werden kann. Der Signalzustand der Busklemme wird durch eine Leuchtdiode angezeigt. Zur Nutzung der hohen Spannung von bis zu 400 V AC muss die KL2631 über die Einspeiseklemme KL9190 versorgt werden.
Anzahl Ausgänge: | 1 x Schließer an Powerkontakt |
Nennspannung: | 400 V AC/300 V DC |
Schaltleistung DC: | 300 V = 0,15 A; 24 V = 5 A; nicht linear |
Schaltleistung AC: | 1500 VA |
Schaltspannung min.: | Leistungskontakt |
Lastart: | ohmsch, induktiv, Lampenlast |
Ausgangsstrom max.: | 2 A |
Schaltstrom: | Schaltleistung DC: 300 V = 0,15 A; 24 V = 5 A; nicht linear; Schaltleistung AC: 1500 VA |
Minimal zulässige Last: | k. A. |
Lampenlast, EVG: | k. A. |
Potenzialtrennung: | 500 V (K-Bus/Feldspannung) |
Stromaufn. Powerkontakte: | nur Last |
Stromaufnahme K-Bus: | 80 mA typ. |
Breite im Prozessabbild: | 2 Outputs |
Schaltspiele mech. (min.): | 1 x 107 |
Schaltspiele elektr. (min.): | 1,3 x 105 (2 A/250 V AC) |
Konfiguration: | keine Adress- oder Konfigurationseinstellung |
Besondere Eigenschaften: | 400-V-Kontakt |
Gewicht: | ca. 85 g |
Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 20/beliebig |
Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
Zulassungen: | CE, GL |
