Продукт
Weidmueller
2568980000
PRO TOP1 120W 24V 5A F
Сделать запрос

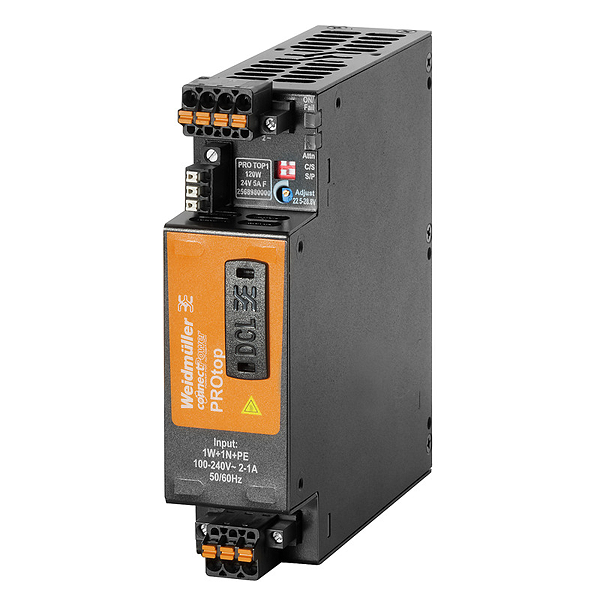

Авторское право на изображение: Weidmueller
Weidmueller 2568980000
PRO TOP1 120W 24V 5A F
Источник питания регулируемый, 24 V
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | PRO TOP1 120W 24V 5A F |
| Номер для заказа: | 2568980000 |
| Исполнение: | Источник питания регулируемый, 24 V |
| GTIN (EAN): | 4050118579703 |
| Кол.: | 1 Шт. |
| Ширина: | 35 мм |
| Ширина (в дюймах): | 1,378 inch |
| Высота: | 130 мм |
| Высота (в дюймах): | 5,118 inch |
| Глубина: | 125 мм |
| Глубина (дюймов): | 4,921 inch |
| Масса нетто: | 850 g |
| Влажность при рабочей температуре: | 5...95 % без появления конденсата |
| Рабочая температура, макс.: | 70 °C |
| Рабочая температура, мин.: | -25 °C |
| Температура хранения, макс.: | 85 °C |
| Температура хранения, мин.: | -40 °C |
| Рабочая температура: | -25 °C...70 °C |
| Температура хранения: | -40 °C...85 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Диапазон входного напряжения перем. тока: | 85…277 V AC |
| Диапазон входного напряжения пост. тока: | 48…410 V DC (Derating 40% @ 48 V DC) |
| Диапазон частот перем. тока: | 45…65 Hz |
| Диэлектрическая сила: | макс. 300 В перем. тока ≤ 15 с |
| Защита от перенапряжений Вход: | Варистор |
| Номинальное входное напряжение: | 100–240 В перем. тока / 120–340 В пост. тока |
| Предохранитель на входе (внутр.): | Да |
| Пусковой ток: | макс. 5 A |
| Рекомендуемый предохранитель: | 5 A, DI / 6 A, Char. B / 6 A, Char C |
| Технология соединения: | PUSH IN с исполнительным устройством |
| DCL – резерв пиковой нагрузки: | 150 % (5 s); 600 % (15 ms) |
| Автоматы защиты цепи: | C2 |
| Возможность параллельной работы: | да, макс. 10 |
| Время нарастания: | ≤ 100 ms |
| Время работы при пропадании входного напряжения: | > 20 ms @ 115V AC/ 230 VAC |
| Выходное напряжение: | 24 V |
| Выходное напряжение: | 22.5...28.8 V |
| Защита от обратного напряжения: | Да |
| Номинальное выходное напряжение: | 24 V DC ± 1 % |
| Номинальный выходной ток для Uном.: | 5 A при 60 °C |
| Резервная мощность при Uномин.: | 130 % неизменно при ≤ 40 °C, 150 % (5 s) |
| Технология соединения: | PUSH IN с исполнительным устройством |
| выходная мощность: | 120 W |
| MTBF: | > 1 000 000 ч по стандарту IEC 1709 (SN29500) |
| Вид защиты: | IP20 |
| Возможность последовательного переключения: | Да |
| Время перекрытия при провалах напряжения перем. тока при Iном.: | > 20 мс при 230 В AC / > 20 мс при 115 В AC |
| Запуск: | ≥ -40 °C |
| Защита от короткого замыкания: | Да, внутри |
| Исполнение корпуса: | Металл, коррозионно-устойчивый |
| КПД: | 91 % |
| Категория перенапряжения: | III, II |
| Конформное покрытие: | Нет |
| Коэффициент мощности (прим.): | > 0.85 |
| Положение установки, указание по монтажу: | Горизонтально на DIN-рейке TS35; зазор 50 мм сверху и снизу для свободной циркуляции воздуха; расстояние 10 мм до соседних активных узлов при полной нагрузке; расстояние 5 мм до соседних пассивных узлов; непосредственный монтаж в ряд при нагрузке 90 % от номинальной |
| Потери мощности, номинальная нагрузка: | 11,8 W |
| Потери мощности, холостой ход: | 5 W |
| Рабочая температура: | -25 °C...70 °C |
| Ток утечки на землю, макс.: | 3,5 mA |
| Ухудшение параметров: | > 60 °C (2,5 % / 1 °C) |
| Влажность при рабочей температуре: | 5...95 % без появления конденсата |
| Изоляция выходного напряжения / заземление: | 0,5 kV |
| Категория перенапряжения: | III, II |
| Класс защиты: | I, с подключением защитного провода PE |
| Напряжение изоляции вход / выход: | 3,5 kV |
| Разделение выходного напряжения / заземления: | 3,2 kV |
| Степень загрязнения: | 2 |
| Вибростойкость IEC 60068-2-6: | 2,3 г (на DIN-рейке), 4 г (при непосредственном монтаже) |
| Излучение шума в соответствии с EN55032: | Класс B |
| Испытание на устойчивость к помехам по: | EN 55032:2015, EN 55024:2010/A1:2015, EN 55035:2017, EN 61000-3-2:2014, EN 61000-6-1:2007, EN 61000-6-2:2005, EN 61000-6-3:2007/A1:2011, EN 61000-6-4:2007/A1:2011 |
| Ударопрочность IEC 60068-2-27: | 30 g во всех направлениях |
| Защита от опасных поражающих токов: | Согласно VDE0106-101 |
| Изолирующие трансформаторы безопасности для импульсных блоков питания: | По стандарту EN 61558-2-16 |
| Малое по условиям безопасности напряжение: | SELV в соответствии с EN 60950, PELV в соответствии с EN 60204 |
| Надежное разъединение / Защита от поражения электрическим током: | VDE 0100-410 / согласно DIN 57100-410 |
| Оснащение электронным оборудованием: | согласно EN 50178 / VDE 0160 |
| Электрооборудование машин: | согласно EN 60204 |
| Количество клемм: | 3 для L/N/PE |
| Лезвие отвертки: | 0,6 x 3,5 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс.: | 12 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин.: | 20 |
| Сечение подключаемого провода, гибкого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого , мин.: | 0,5 mm² |
| Сечение подключаемого провода, жесткого , макс.: | 1,5 mm² |
| Сечение подключаемого провода, жесткого , мин.: | 0,5 mm² |
| Технология соединения: | PUSH IN с исполнительным устройством |
| Количество клемм: | 4 (++ / --) |
| Лезвие отвертки: | 0,6 x 3,5 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс.: | 12 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин.: | 26 |
| Сечение подключаемого провода, гибкого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого , мин.: | 0,2 mm² |
| Сечение подключаемого провода, жесткого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, жесткого , мин.: | 0,2 mm² |
| Технология соединения: | PUSH IN с исполнительным устройством |
| Сечение гибкого проводного соединения (сигнал), макс.: | 1,5 mm² |
| Сечение гибкого проводного соединения (сигнал), мин.: | 0,14 mm² |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс.: | 16 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин.: | 26 |
| Сечение подключаемого провода, жесткого , макс.: | 1,5 mm² |
| Сечение подключаемого провода, жесткого , мин.: | 0,14 mm² |
| Технология соединения: | PUSH IN |
| Беспотенциальный контакт: | Да |
| Зеленый/красный светодиод: | Зеленый: работа (безотказная), Мигающий зеленый: заблаговременное предупреждение I > 90 %, Мигающий зеленый/красный: выход отключен (режим отключения), Мигающий красный: перегрузка / ошибка |
| Реле состояния (макс. нагрузка): | Выходное напряжение OK (30 В DC / 1 A) |
| ROHS: | Соответствовать |
| ETIM 6.0: | EC002540 |
| ETIM 7.0: | EC002540 |
| eClass 9.0: | 27-04-07-01 |
| eClass 9.1: | 27-04-07-01 |
| eClass 10.0: | 27-04-07-01 |
