Weidmueller
2506350000
SET AAP12 10/2.5/10C
Сделать запрос

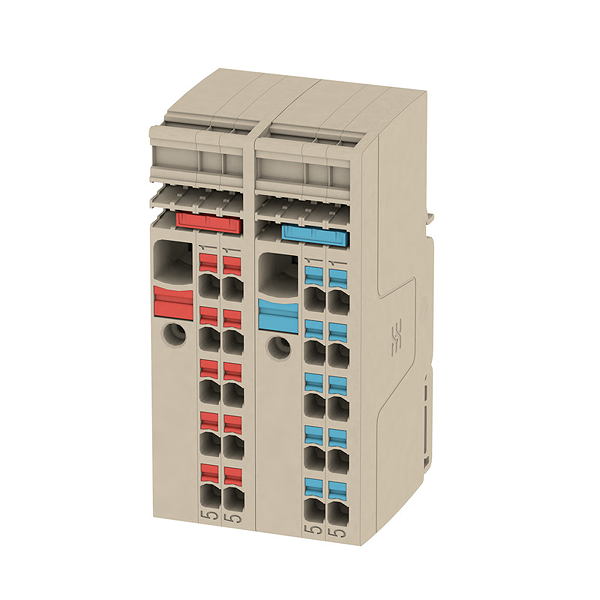

Авторское право на изображение: Weidmueller
Weidmueller 2506350000
SET AAP12 10/2.5/10C
Блочные распределительные клеммы, PUSH IN, 10 mm², 250 V, 48 A, Темно-бежевый
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | SET AAP12 10/2.5/10C |
| Номер для заказа: | 2506350000 |
| Исполнение: | Блочные распределительные клеммы, PUSH IN, 10 mm², 250 V, 48 A, Темно-бежевый |
| GTIN (EAN): | 4050118520736 |
| Кол.: | 1 Шт. |
| Ширина: | 45,2 мм |
| Ширина (в дюймах): | 1,78 inch |
| Высота: | 89 мм |
| Высота (в дюймах): | 3,504 inch |
| Глубина: | 53,5 мм |
| Глубина (дюймов): | 2,106 inch |
| Глубина с DIN-рейкой: | 54 мм |
| Масса нетто: | 107,347 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -60 °C |
| Температура при длительном использовании, макс.: | 130 °C |
| Вид крепления: | зафиксированный |
| Вид монтажа: | TS 35 |
| Открытые страницы: | справа |
| Указание по установке: | Монтажная рейка |
| Требуется концевая пластина: | Нет |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 10 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Расчетное сечение: | 10 mm² |
| Номинальное напряжение: | 250 V |
| Номинальный ток: | 48 A |
| Ток при макс. проводнике: | 48 A |
| Нормы: | В соответствии с IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,56 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 1,82 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | Темно-бежевый |
| Цвет элементов управления: | красный |
| Класс пожаростойкости UL 94: | V-0 |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, макс.: | 2,5 mm² |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, мин.: | 0,5 mm² |
| Длина снятия изоляции, дополнительное соединение: | 10 мм |
| Направление дополнительного соединения: | сверху |
| Размер лезвия, дополнительное соединение: | 0,6 x 3,5 мм |
| Расчетное сечение дополнительного соединения: | 2,5 mm² |
| Сечение подключаемого провода AWG, дополнительное соединение, макс.: | AWG 12 |
| Сечение подключаемого провода AWG, дополнительное соединение, мин.: | AWG 28 |
| Сечение подключаемого провода, гибкого, дополнительное соединение, макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого, дополнительное соединение, мин.: | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, мин.: | 0,5 mm² |
| Сечение подключаемого провода, многожильного, дополнительное соединение, макс.: | 2,5 mm² |
| Сечение подключаемого провода, многожильного, дополнительное соединение, мин.: | 0,5 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, макс.: | 2,5 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, мин.: | 0,5 mm² |
| Тип соединения, дополнительное соединение: | PUSH IN |
| Вид соединения: | PUSH IN |
| Диапазон зажима, макс.: | 10 mm² |
| Диапазон зажима, мин.: | 0,5 mm² |
| Длина зачистки изоляции: | 18 мм |
| Кабельный наконечник для обжима двух проводов, макс.: | 4 mm² |
| Кабельный наконечник для обжима двух проводов, мин.: | 0,5 mm² |
| Калибровая пробка согласно 60 947-1: | A6 |
| Количество соединений: | 2 |
| Направление соединения: | сверху |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Размер лезвия: | 1,0 x 5,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 10 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 10 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 10 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 10 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| Тип: | SET AAP12 10/2.5/10C |
| Номер для заказа: | 2506350000 |
| Исполнение: | Блочные распределительные клеммы, PUSH IN, 10 mm², 250 V, 48 A, Темно-бежевый |
| GTIN (EAN): | 4050118520736 |
| Кол.: | 1 Шт. |
| Ширина: | 45,2 мм |
| Ширина (в дюймах): | 1,78 inch |
| Высота: | 89 мм |
| Высота (в дюймах): | 3,504 inch |
| Глубина: | 53,5 мм |
| Глубина (дюймов): | 2,106 inch |
| Глубина с DIN-рейкой: | 54 мм |
| Масса нетто: | 107,347 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -60 °C |
| Температура при длительном использовании, макс.: | 130 °C |
| Вид крепления: | зафиксированный |
| Вид монтажа: | TS 35 |
| Открытые страницы: | справа |
| Указание по установке: | Монтажная рейка |
| Требуется концевая пластина: | Нет |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 10 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Расчетное сечение: | 10 mm² |
| Номинальное напряжение: | 250 V |
| Номинальный ток: | 48 A |
| Ток при макс. проводнике: | 48 A |
| Нормы: | В соответствии с IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,56 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 1,82 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | Темно-бежевый |
| Цвет элементов управления: | красный |
| Класс пожаростойкости UL 94: | V-0 |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, макс.: | 2,5 mm² |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, мин.: | 0,5 mm² |
| Длина снятия изоляции, дополнительное соединение: | 10 мм |
| Направление дополнительного соединения: | сверху |
| Размер лезвия, дополнительное соединение: | 0,6 x 3,5 мм |
| Расчетное сечение дополнительного соединения: | 2,5 mm² |
| Сечение подключаемого провода AWG, дополнительное соединение, макс.: | AWG 12 |
| Сечение подключаемого провода AWG, дополнительное соединение, мин.: | AWG 28 |
| Сечение подключаемого провода, гибкого, дополнительное соединение, макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого, дополнительное соединение, мин.: | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, мин.: | 0,5 mm² |
| Сечение подключаемого провода, многожильного, дополнительное соединение, макс.: | 2,5 mm² |
| Сечение подключаемого провода, многожильного, дополнительное соединение, мин.: | 0,5 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, макс.: | 2,5 mm² |
| Сечение подключаемого провода, одножильного, дополнительное соединение, мин.: | 0,5 mm² |
| Тип соединения, дополнительное соединение: | PUSH IN |
| Вид соединения: | PUSH IN |
| Диапазон зажима, макс.: | 10 mm² |
| Диапазон зажима, мин.: | 0,5 mm² |
| Длина зачистки изоляции: | 18 мм |
| Кабельный наконечник для обжима двух проводов, макс.: | 4 mm² |
| Кабельный наконечник для обжима двух проводов, мин.: | 0,5 mm² |
| Калибровая пробка согласно 60 947-1: | A6 |
| Количество соединений: | 2 |
| Направление соединения: | сверху |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Размер лезвия: | 1,0 x 5,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 10 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 10 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 10 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 10 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,146 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
