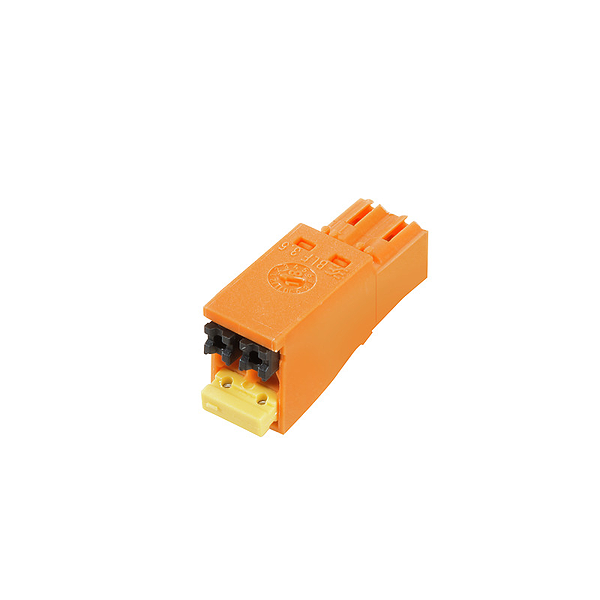

Weidmueller 2460150000
BLF 3.50/02/180QV SN OR BX
Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 2, 180°, PUSH IN, Пружинное соединение, Диапазон зажима, макс. : 1.5 mm², Ящик
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | BLF 3.50/02/180QV SN OR BX |
| Номер для заказа: | 2460150000 |
| Исполнение: | Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 2, 180°, PUSH IN, Пружинное соединение, Диапазон зажима, макс. : 1.5 mm², Ящик |
| GTIN (EAN): | 4050118474862 |
| Кол.: | 264 Шт. |
| Упаковка: | Ящик |
| Ширина: | 7 |
| Ширина (в дюймах): | 0,276 inch |
| Высота: | 10,95 мм |
| Высота (в дюймах): | 0,431 inch |
| Глубина: | 22,7 мм |
| Глубина (дюймов): | 0,894 inch |
| Масса нетто: | 0 g |
| Упаковка: | Ящик |
| Длина VPE: | 0 |
| VPE с: | 0 |
| Высота VPE: | 0 |
| Стандарт: | IEC 60512-1-1:2002-02 |
| Испытание: | контроль размеров |
| Оценивание: | пройдено |
| Стандарт: | IEC 60512-1-2:2002-02 |
| Испытание: | проверка веса |
| Оценивание: | пройдено |
| Стандарт: | IEC 61984:2001-10, раздел 6.2 |
| Испытание: | визуальный контроль |
| Оценивание: | пройдено |
| Стандарт: | IEC 60068-2-70:1995-12, испытание Xb |
| Испытание: | отметка о происхождении, обозначение типа, шаг, тип материала, дата, часы, сертификация и маркировка UL, сертификация и маркировка CSA |
| Оценивание: | пройдено |
| Испытание: | прочность |
| Оценивание: | пройдено |
| Стандарт: | IEC 60512-13-5 / 02.06 |
| Испытание: | развернуто на 180° с кодирующими элементами |
| Оценивание: | пройдено |
| Испытание: | развернуто на 180° без кодирующих элементов |
| Оценивание: | пройдено |
| Испытание: | визуальный контроль |
| Оценивание: | пройдено |
| Стандарт: | IEC 60999-1:1999-11, раздел 9.1, IEC 60947-1:2011-03, раздел 8.2.4.5.1 |
| Тип провода и его поперечное сечение: | цельный 0,14 мм² |
| Тип провода и его поперечное сечение: | многожильный 0,14 мм² |
| Тип провода и его поперечное сечение: | цельный 1,5 мм² |
| Тип провода и его поперечное сечение: | многожильный 1,5 мм² |
| Тип провода и его поперечное сечение: | AWG 26/1 |
| Тип провода и его поперечное сечение: | AWG 26/19 |
| Тип провода и его поперечное сечение: | AWG 16/1 |
| Тип провода и его поперечное сечение: | AWG 16/19 |
| Оценивание: | пройдено |
| Стандарт: | IEC 60999-1:1999-11, раздел 9.4, в частности, раздел 8.10 |
| Требование: | 0,2 кг |
| Тип провода и его поперечное сечение: | AWG 26/1 |
| Тип провода и его поперечное сечение: | AWG 26/19 |
| Оценивание: | пройдено |
| Требование: | 0,3 кг |
| Тип провода и его поперечное сечение: | H05V-U0.5 |
| Тип провода и его поперечное сечение: | H05V-K0.5 |
| Оценивание: | пройдено |
| Требование: | 0,4 кг |
| Тип провода и его поперечное сечение: | H07V-U1.5 |
| Тип провода и его поперечное сечение: | H07V-K1.5 |
| Тип провода и его поперечное сечение: | AWG 16/1 |
| Тип провода и его поперечное сечение: | AWG 16/19 |
| Оценивание: | пройдено |
| Стандарт: | IEC 60999-1:1999-11, раздел 9.5 |
| Требование: | ≥10 N |
| Тип провода и его поперечное сечение: | AWG 26/1 |
| Тип провода и его поперечное сечение: | AWG 26/19 |
| Оценивание: | пройдено |
| Требование: | ≥20 N |
| Тип провода и его поперечное сечение: | H05V-U0.5 |
| Тип провода и его поперечное сечение: | H05V-K0.5 |
| Оценивание: | пройдено |
| Требование: | ≥40 N |
| Тип провода и его поперечное сечение: | H07V-U1.5 |
| Тип провода и его поперечное сечение: | H07V-K1.5 |
| Тип провода и его поперечное сечение: | AWG 16/1 |
| Тип провода и его поперечное сечение: | AWG 16/19 |
| Оценивание: | пройдено |
| Серия изделия: | OMNIMATE Signal — серия BL/SL 3.50 |
| Вид соединения: | Полевое соединение |
| Метод проводного соединения: | PUSH IN, Пружинное соединение |
| Шаг в мм (P): | 3,5 мм |
| Шаг в дюймах (P): | 0,138 inch |
| Направление вывода кабеля: | 180° |
| Количество полюсов: | 2 |
| L1 в мм: | 3,5 мм |
| L1 в дюймах: | 0,138 inch |
| Количество рядов: | 1 |
| Количество полюсных рядов: | 1 |
| Расчетное сечение: | 1,5 mm² |
| Защита от прикосновения согласно DIN VDE 57 106: | защита от доступа пальцем |
| Защита от прикосновения согласно DIN VDE 0470: | IP 20 |
| Объемное сопротивление: | ≤ 5 мОм |
| Кодируемый: | Да |
| Длина зачистки изоляции: | 8 мм |
| мин.: | 0 мм |
| макс.: | 1 мм |
| Лезвие отвертки: | 0,4 x 2,5 |
| Лезвие отвертки стандартное: | DIN 5264-A |
| Циклы коммутации: | 25 |
| Усилие вставки на полюс, макс.: | 6 N |
| Усилие вытягивания на полюс, макс.: | 6 N |
| Изоляционный материал: | PA GF |
| Цветовой код: | оранжевый |
| Цвет элементов управления: | черный |
| Материал элементов управления: | PA 66/6 |
| Таблица цветов (аналогич.): | RAL 2000 |
| Группа изоляционного материала: | II |
| Сравнительный показатель пробоя (CTI): | ≥ 400, ≤ 600 |
| Класс пожаростойкости UL 94: | V-0 |
| GWFI: | 960 °C |
| Материал контакта: | Медный сплав |
| Поверхность контакта: | луженые |
| Температура хранения, мин.: | -40 °C |
| Температура хранения, макс.: | 70 °C |
| Рабочая температура, мин.: | -50 °C |
| Рабочая температура, макс.: | 120 °C |
| Температурный диапазон монтажа, мин.: | -30 °C |
| Температурный диапазон монтажа, макс.: | 100 °C |
| Диапазон зажима, мин.: | 0,14 mm² |
| Диапазон зажима, макс.: | 1,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 16 |
| Одножильный, мин. H05(07) V-U: | 0,14 mm² |
| Одножильный, макс. H05(07) V-U: | 1,5 mm² |
| Гибкий, мин. H05(07) V-K: | 0,14 mm² |
| Гибкий, макс. H05(07) V-K: | 1,5 mm² |
| С наконечником DIN 46 228/4, мин.: | 0,25 mm² |
| С наконечником DIN 46 228/4, макс.: | 1 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.: | 0,25 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс.: | 1 mm² |
| Нутрометр в соответствии с EN 60999 a x b; ø: | 2,4 мм x 1,5 мм |
| Тип: | тонкожильный провод |
| номин.: | 0,25 mm² |
| номин.: | 10 мм |
| Тип: | тонкожильный провод |
| номин.: | 0,34 mm² |
| номин.: | 10 мм |
| Тип: | тонкожильный провод |
| номин.: | 0,5 mm² |
| номин.: | 10 мм |
| Тип: | тонкожильный провод |
| номин.: | 0,75 mm² |
| номин.: | 10 мм |
| Тип: | тонкожильный провод |
| номин.: | 1 mm² |
| номин.: | 10 мм |
| Текст ссылки: | Наружный диаметр пластиковой манжеты не должен превышать размер шага (P), Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. |
| Макс. диапазон зажима: | 1,5 mm² |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C): | 17,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C): | 14,7 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C): | 17,1 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C): | 13,1 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 320 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 160 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 160 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 2,5 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 2,5 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 2,5 kV |
| Устойчивость к воздействию кратковременного тока: | 1 x 1 сек. с 120 A |
| Номинальное напряжение (группа использования B/CSA): | 300 V |
| Номинальное напряжение (группа использования C/CSA): | 50 V |
| Номинальное напряжение (группа использования D/CSA): | 300 V |
| Номинальный ток (группа использования B/CSA): | 10 A |
| Номинальный ток (группа использования D/CSA): | 10 A |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 16 |
| Сертификат № (cURus): | E60693 |
| Номинальное напряжение (группа использования B/UL 1059): | 300 V |
| Номинальное напряжение (группа использования C/UL 1059): | 50 V |
| Номинальное напряжение (группа использования D/UL 1059): | 300 V |
| Номинальный ток (группа использования D/UL 1059): | 10 A |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 16 |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| ETIM 6.0: | EC002638 |
| ETIM 7.0: | EC002638 |
| eClass 9.0: | 27-44-03-09 |
| eClass 9.1: | 27-44-03-09 |
| eClass 10.0: | 27-44-03-09 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
