Продукт
Weidmueller
1775620000
ZPE 1.5/4AN
Сделать запрос
Авторское право на изображение: Weidmueller

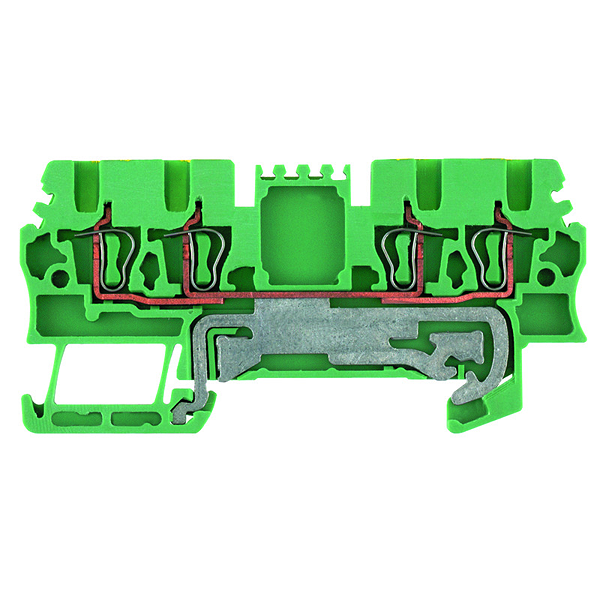

Weidmueller 1775620000
ZPE 1.5/4AN
Клеммы PE, Пружинное соединение, 1.5 mm², 180 A (1,5 мм²), зеленый/желтый
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | ZPE 1.5/4AN |
| Номер для заказа: | 1775620000 |
| Исполнение: | Клеммы PE, Пружинное соединение, 1.5 mm², 180 A (1,5 мм²), зеленый/желтый |
| GTIN (EAN): | 4032248181056 |
| Кол.: | 50 Шт. |
| Ширина: | 3,5 мм |
| Ширина (в дюймах): | 0,138 inch |
| Высота: | 75,5 мм |
| Высота (в дюймах): | 2,972 inch |
| Глубина: | 36,5 мм |
| Глубина (дюймов): | 1,437 inch |
| Глубина с DIN-рейкой: | 37 мм |
| Масса нетто: | 10,38 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Поперечное сечение провода, макс. (CSA): | 12 AWG |
| Поперечное сечение провода, мин. (CSA): | 26 AWG |
| Сертификат № (CSA): | 200039-1152892 |
| Разм. провода Заводская электропроводка, макс. (UR): | 14 AWG |
| Разм. провода Заводская электропроводка, мин. (UR): | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 14 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 26 AWG |
| Сертификат № (UR): | E60693 |
| Сертификат № (ATEX): | KEMA01ATEX2106U |
| Сертификат № (IECEX): | IECEXULD15.0008U |
| Поперечное сечение провода, макс. (ATEX): | 1.5 mm² |
| Поперечное сечение провода, макс. (IECEX): | 1.5 mm² |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Да |
| Указание по установке: | Непосредственный монтаж |
| Исполнение: | Пружинное соединение, С соединением защитного заземления (PE), с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 4 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Да |
| Рейка: | TS 35 |
| Функция PEN: | Нет |
| Расчетное сечение: | 1,5 mm² |
| Расчетное напряжение относительно соседней клеммы: | 500 V |
| Нормы: | IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 1,83 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 0,56 W |
| Расчетное импульсное напряжение относительно соседней клеммы: | 6 kV |
| Степень загрязнения: | 3 |
| Расчетный кратковременный ток: | 180 A (1,5 мм²) |
| Функция PEN: | Нет |
| Материал: | Материал Wemid |
| Цветовой код: | зеленый/желтый |
| Класс пожаростойкости UL 94: | V-0 |
| Вид соединения: | Пружинное соединение |
| Диапазон зажима, макс.: | 1,5 mm² |
| Диапазон зажима, мин.: | 0,05 mm² |
| Длина зачистки изоляции: | 10 мм |
| Кабельный наконечник для обжима двух проводов, макс.: | 0,75 mm² |
| Кабельный наконечник для обжима двух проводов, мин.: | 0,5 mm² |
| Калибровая пробка согласно 60 947-1: | B1 |
| Количество соединений: | 4 |
| Направление соединения: | сверху |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 16 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 30 |
| Размер лезвия: | 0,4 x 2,0 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000901 |
| ETIM 7.0: | EC000901 |
| eClass 9.0: | 27-14-11-41 |
| eClass 9.1: | 27-14-11-41 |
| eClass 10.0: | 27-14-11-41 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Соответствовать |
| Тип: | ZPE 1.5/4AN |
| Номер для заказа: | 1775620000 |
| Исполнение: | Клеммы PE, Пружинное соединение, 1.5 mm², 180 A (1,5 мм²), зеленый/желтый |
| GTIN (EAN): | 4032248181056 |
| Кол.: | 50 Шт. |
| Ширина: | 3,5 мм |
| Ширина (в дюймах): | 0,138 inch |
| Высота: | 75,5 мм |
| Высота (в дюймах): | 2,972 inch |
| Глубина: | 36,5 мм |
| Глубина (дюймов): | 1,437 inch |
| Глубина с DIN-рейкой: | 37 мм |
| Масса нетто: | 10,38 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Поперечное сечение провода, макс. (CSA): | 12 AWG |
| Поперечное сечение провода, мин. (CSA): | 26 AWG |
| Сертификат № (CSA): | 200039-1152892 |
| Разм. провода Заводская электропроводка, макс. (UR): | 14 AWG |
| Разм. провода Заводская электропроводка, мин. (UR): | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 14 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 26 AWG |
| Сертификат № (UR): | E60693 |
| Сертификат № (ATEX): | KEMA01ATEX2106U |
| Сертификат № (IECEX): | IECEXULD15.0008U |
| Поперечное сечение провода, макс. (ATEX): | 1.5 mm² |
| Поперечное сечение провода, макс. (IECEX): | 1.5 mm² |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Да |
| Указание по установке: | Непосредственный монтаж |
| Исполнение: | Пружинное соединение, С соединением защитного заземления (PE), с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 4 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Да |
| Рейка: | TS 35 |
| Функция PEN: | Нет |
| Расчетное сечение: | 1,5 mm² |
| Расчетное напряжение относительно соседней клеммы: | 500 V |
| Нормы: | IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 1,83 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 0,56 W |
| Расчетное импульсное напряжение относительно соседней клеммы: | 6 kV |
| Степень загрязнения: | 3 |
| Расчетный кратковременный ток: | 180 A (1,5 мм²) |
| Функция PEN: | Нет |
| Материал: | Материал Wemid |
| Цветовой код: | зеленый/желтый |
| Класс пожаростойкости UL 94: | V-0 |
| Вид соединения: | Пружинное соединение |
| Диапазон зажима, макс.: | 1,5 mm² |
| Диапазон зажима, мин.: | 0,05 mm² |
| Длина зачистки изоляции: | 10 мм |
| Кабельный наконечник для обжима двух проводов, макс.: | 0,75 mm² |
| Кабельный наконечник для обжима двух проводов, мин.: | 0,5 mm² |
| Калибровая пробка согласно 60 947-1: | B1 |
| Количество соединений: | 4 |
| Направление соединения: | сверху |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 16 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 30 |
| Размер лезвия: | 0,4 x 2,0 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000901 |
| ETIM 7.0: | EC000901 |
| eClass 9.0: | 27-14-11-41 |
| eClass 9.1: | 27-14-11-41 |
| eClass 10.0: | 27-14-11-41 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,011 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
