Продукт
Weidmueller
1084770000
ZDT 2.5/2 V
Сделать запрос

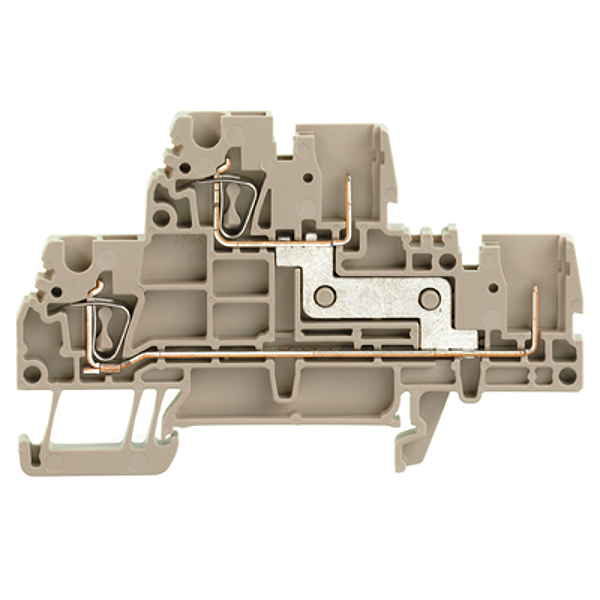

Авторское право на изображение: Weidmueller
Weidmueller 1084770000
ZDT 2.5/2 V
Z-серия, Двухуровневая клемма, Расчетное сечение: 2.5 mm², Пружинное соединение
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | ZDT 2.5/2 V |
| Номер для заказа: | 1084770000 |
| Исполнение: | Z-серия, Двухуровневая клемма, Расчетное сечение: 2.5 mm², Пружинное соединение |
| GTIN (EAN): | 4032248846993 |
| Кол.: | 50 Шт. |
| Ширина: | 5,1 мм |
| Ширина (в дюймах): | 0,201 inch |
| Высота: | 80,5 мм |
| Высота (в дюймах): | 3,169 inch |
| Глубина: | 52 мм |
| Глубина (дюймов): | 2,047 inch |
| Глубина с DIN-рейкой: | 52,5 мм |
| Масса нетто: | 13,88 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Вид монтажа: | зафиксированный |
| Открытые страницы: | справа |
| Исполнение: | 2 пружинных соединения - 2 разъема, С вертикальными перемычками, втычной |
| Требуется концевая пластина: | Да |
| Количество уровней: | 2 |
| Количество контактных гнезд на уровень: | 4 |
| Уровни с внутр. перемычками: | Да |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Расчетное сечение: | 2,5 mm² |
| Номинальное напряжение: | 500 V |
| Макс. напряжение зажимной опоры и вставной системы: | 690 V |
| Номинальный ток: | 24 A |
| Ток при макс. проводнике: | 24 A |
| Нормы: | IEC 61984, В соответствии с IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 1,33 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 0,77 W |
| Номинальное импульсное напряжение: | 6 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | Темно-бежевый |
| Класс пожаростойкости UL 94: | V-0 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.: | 2,5 mm² |
| Вид соединения: | Пружинное соединение |
| Диапазон зажима, макс.: | 4 mm² |
| Диапазон зажима, мин.: | 0,13 mm² |
| Длина зачистки изоляции: | 10 мм |
| Калибровая пробка согласно 60 947-1: | A2 |
| Количество соединений: | 4 |
| Направление соединения: | сверху |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 26 |
| Размер лезвия: | 0,6 x 3,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 4 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Соответствовать |
| Тип: | ZDT 2.5/2 V |
| Номер для заказа: | 1084770000 |
| Исполнение: | Z-серия, Двухуровневая клемма, Расчетное сечение: 2.5 mm², Пружинное соединение |
| GTIN (EAN): | 4032248846993 |
| Кол.: | 50 Шт. |
| Ширина: | 5,1 мм |
| Ширина (в дюймах): | 0,201 inch |
| Высота: | 80,5 мм |
| Высота (в дюймах): | 3,169 inch |
| Глубина: | 52 мм |
| Глубина (дюймов): | 2,047 inch |
| Глубина с DIN-рейкой: | 52,5 мм |
| Масса нетто: | 13,88 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Вид монтажа: | зафиксированный |
| Открытые страницы: | справа |
| Исполнение: | 2 пружинных соединения - 2 разъема, С вертикальными перемычками, втычной |
| Требуется концевая пластина: | Да |
| Количество уровней: | 2 |
| Количество контактных гнезд на уровень: | 4 |
| Уровни с внутр. перемычками: | Да |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Расчетное сечение: | 2,5 mm² |
| Номинальное напряжение: | 500 V |
| Макс. напряжение зажимной опоры и вставной системы: | 690 V |
| Номинальный ток: | 24 A |
| Ток при макс. проводнике: | 24 A |
| Нормы: | IEC 61984, В соответствии с IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 1,33 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 0,77 W |
| Номинальное импульсное напряжение: | 6 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | Темно-бежевый |
| Класс пожаростойкости UL 94: | V-0 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.: | 2,5 mm² |
| Вид соединения: | Пружинное соединение |
| Диапазон зажима, макс.: | 4 mm² |
| Диапазон зажима, мин.: | 0,13 mm² |
| Длина зачистки изоляции: | 10 мм |
| Калибровая пробка согласно 60 947-1: | A2 |
| Количество соединений: | 4 |
| Направление соединения: | сверху |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 26 |
| Размер лезвия: | 0,6 x 3,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 4 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,014 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
