Продукт
Weidmueller
1028500000
WFF 120
Сделать запрос

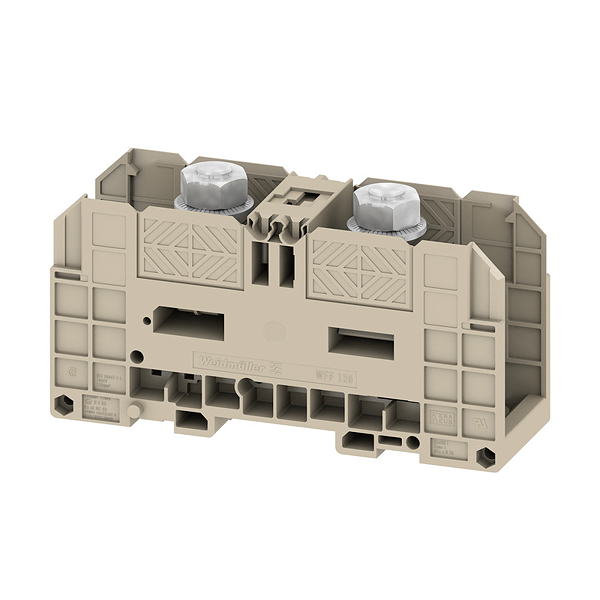

Авторское право на изображение: Weidmueller
Weidmueller 1028500000
WFF 120
Винтовые клеммы болтового типа, Проходная клемма, Расчетное сечение: 120 mm², Болтовое соединение, Непосредственный монтаж
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | WFF 120 |
| Номер для заказа: | 1028500000 |
| Исполнение: | Винтовые клеммы болтового типа, Проходная клемма, Расчетное сечение: 120 mm², Болтовое соединение, Непосредственный монтаж |
| GTIN (EAN): | 4008190004866 |
| Кол.: | 5 Шт. |
| Ширина: | 42 мм |
| Ширина (в дюймах): | 1,654 inch |
| Высота: | 132 мм |
| Высота (в дюймах): | 5,197 inch |
| Глубина: | 72 мм |
| Глубина (дюймов): | 2,835 inch |
| Глубина с DIN-рейкой: | 80,5 мм |
| Масса: | 281,6 g |
| Масса нетто: | 246,662 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Напряжение, класс C (CSA): | 600 V |
| Поперечное сечение провода, макс. (CSA): | 250 kcmil |
| Поперечное сечение провода, мин. (CSA): | 10 AWG |
| Сертификат № (CSA): | 200039-1244019 |
| Ток, разм. C (CSA): | 310 A |
| Напряжение, класс C (UR): | 1000 V |
| Разм. провода Заводская электропроводка, макс. (UR): | 250 kcmil |
| Разм. провода Заводская электропроводка, мин. (UR): | 10 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 250 kcmil |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 10 AWG |
| Сертификат № (UR): | E60693 |
| Ток, разм. С: | 310 A |
| Сертификат № (ATEX): | KEMA98ATEX1684U |
| Сертификат № (IECEX): | IECEXKEM07.0053U |
| Макс. напряжение (ATEX): | 1100 V |
| Ток (ATEX): | 234 A |
| Поперечное сечение провода, макс. (ATEX): | 120 mm² |
| Макс. напряжение (IECEX): | 1100 V |
| Ток (IECEX): | 234 A |
| Поперечное сечение провода, макс. (IECEX): | 120 mm² |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| 2 x кабельный наконечник DIN 46 235: | 16...120 мм² |
| 2 x кабельный наконечник DIN 46 234: | 6...120 мм² |
| Кабельный наконечник DIN 46 234: | 6...150 мм² |
| Кабельный наконечник DIN 46 235: | 16...150 мм² |
| Момент затяжки, макс.: | 20 Nm |
| Момент затяжки, мин.: | 10 Nm |
| Размер болта для соединения ножевого типа: | M 10 |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | закрытый |
| Проверенное на взрывозащищенность исполнение: | Да |
| Указание по установке: | Непосредственный монтаж |
| Требуется концевая пластина: | Нет |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Расчетное сечение: | 120 mm² |
| Номинальное напряжение: | 1 000 V |
| Номинальный ток: | 269 A |
| Ток при макс. проводнике: | 309 A |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,12 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 8,61 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | Темно-бежевый |
| Класс пожаростойкости UL 94: | V-0 |
| 2 x кабельный наконечник DIN 46 235: | 16...120 мм² |
| 2 x кабельный наконечник DIN 46 234: | 6...120 мм² |
| Вид соединения: | Болтовое соединение |
| Диапазон зажима, макс.: | 150 mm² |
| Диапазон зажима, мин.: | 6 mm² |
| Кабельный наконечник DIN 46 234: | 6...150 мм² |
| Кабельный наконечник DIN 46 235: | 16...150 мм² |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 20 Nm |
| Момент затяжки, мин.: | 10 Nm |
| Размер болта для соединения ножевого типа: | M 10 |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Соответствовать |
| Тип: | WFF 120 |
| Номер для заказа: | 1028500000 |
| Исполнение: | Винтовые клеммы болтового типа, Проходная клемма, Расчетное сечение: 120 mm², Болтовое соединение, Непосредственный монтаж |
| GTIN (EAN): | 4008190004866 |
| Кол.: | 5 Шт. |
| Ширина: | 42 мм |
| Ширина (в дюймах): | 1,654 inch |
| Высота: | 132 мм |
| Высота (в дюймах): | 5,197 inch |
| Глубина: | 72 мм |
| Глубина (дюймов): | 2,835 inch |
| Глубина с DIN-рейкой: | 80,5 мм |
| Масса: | 281,6 g |
| Масса нетто: | 246,662 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Напряжение, класс C (CSA): | 600 V |
| Поперечное сечение провода, макс. (CSA): | 250 kcmil |
| Поперечное сечение провода, мин. (CSA): | 10 AWG |
| Сертификат № (CSA): | 200039-1244019 |
| Ток, разм. C (CSA): | 310 A |
| Напряжение, класс C (UR): | 1000 V |
| Разм. провода Заводская электропроводка, макс. (UR): | 250 kcmil |
| Разм. провода Заводская электропроводка, мин. (UR): | 10 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 250 kcmil |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 10 AWG |
| Сертификат № (UR): | E60693 |
| Ток, разм. С: | 310 A |
| Сертификат № (ATEX): | KEMA98ATEX1684U |
| Сертификат № (IECEX): | IECEXKEM07.0053U |
| Макс. напряжение (ATEX): | 1100 V |
| Ток (ATEX): | 234 A |
| Поперечное сечение провода, макс. (ATEX): | 120 mm² |
| Макс. напряжение (IECEX): | 1100 V |
| Ток (IECEX): | 234 A |
| Поперечное сечение провода, макс. (IECEX): | 120 mm² |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| 2 x кабельный наконечник DIN 46 235: | 16...120 мм² |
| 2 x кабельный наконечник DIN 46 234: | 6...120 мм² |
| Кабельный наконечник DIN 46 234: | 6...150 мм² |
| Кабельный наконечник DIN 46 235: | 16...150 мм² |
| Момент затяжки, макс.: | 20 Nm |
| Момент затяжки, мин.: | 10 Nm |
| Размер болта для соединения ножевого типа: | M 10 |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | закрытый |
| Проверенное на взрывозащищенность исполнение: | Да |
| Указание по установке: | Непосредственный монтаж |
| Требуется концевая пластина: | Нет |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Расчетное сечение: | 120 mm² |
| Номинальное напряжение: | 1 000 V |
| Номинальный ток: | 269 A |
| Ток при макс. проводнике: | 309 A |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,12 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 8,61 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | Темно-бежевый |
| Класс пожаростойкости UL 94: | V-0 |
| 2 x кабельный наконечник DIN 46 235: | 16...120 мм² |
| 2 x кабельный наконечник DIN 46 234: | 6...120 мм² |
| Вид соединения: | Болтовое соединение |
| Диапазон зажима, макс.: | 150 mm² |
| Диапазон зажима, мин.: | 6 mm² |
| Кабельный наконечник DIN 46 234: | 6...150 мм² |
| Кабельный наконечник DIN 46 235: | 16...150 мм² |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 20 Nm |
| Момент затяжки, мин.: | 10 Nm |
| Размер болта для соединения ножевого типа: | M 10 |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,264 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
