Продукт
Weidmueller
1027410000
WDK 2.5/BLZ/5.08/ZA V
Сделать запрос

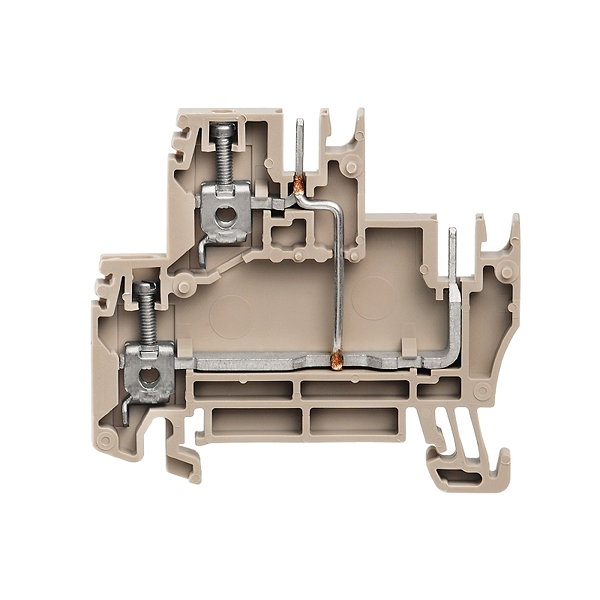

Авторское право на изображение: Weidmueller
Weidmueller 1027410000
WDK 2.5/BLZ/5.08/ZA V
W-серия, Клемма со встроенным разъемом, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm², Винтовое соединение
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | WDK 2.5/BLZ/5.08/ZA V |
| Номер для заказа: | 1027410000 |
| Исполнение: | W-серия, Клемма со встроенным разъемом, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm², Винтовое соединение |
| GTIN (EAN): | 4032248775408 |
| Кол.: | 50 Шт. |
| Ширина: | 5,08 мм |
| Ширина (в дюймах): | 0,2 inch |
| Высота: | 58 мм |
| Высота (в дюймах): | 2,283 inch |
| Глубина: | 52,5 мм |
| Глубина (дюймов): | 2,067 inch |
| Глубина с DIN-рейкой: | 53 мм |
| Масса нетто: | 10,56 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Напряжение, класс B (CSA): | 300 V |
| Напряжение, класс D (CSA): | 300 V |
| Поперечное сечение провода, макс. (CSA): | 12 AWG |
| Поперечное сечение провода, мин. (CSA): | 26 AWG |
| Сертификат № (CSA): | 200039-1057876 |
| Ток, разм. B (CSA): | 20 A |
| Ток, разм. D (CSA): | 10 A |
| Напряжение, класс B (cURus): | 300 V |
| Напряжение, класс D (cURus): | 300 V |
| Разм. провода Заводская электропроводка, макс. (cURus): | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus): | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus): | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus): | 22 AWG |
| Сертификат № (cURus): | E60693 |
| Ток, класс B (cURus): | 20 A |
| Ток, класс D (cURus): | 10 A |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, мин.: | 0,5 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.: | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.: | 1,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.: | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.: | 1,5 mm² |
| Вид монтажа: | зафиксированный |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Нет |
| Исполнение: | 2 винтовых соединения - 2 разъема, С вертикальными перемычками, с втулками, с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 2 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Да |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Смещение TS 35: | 29,5 мм |
| Расчетное сечение: | 2,5 mm² |
| Номинальное напряжение: | 250 V |
| Номинальный ток: | 16,5 A |
| Ток при макс. проводнике: | 18 A |
| Нормы: | IEC 61984, В соответствии с IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 1,33 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 0,77 W |
| Номинальное импульсное напряжение: | 4 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | Темно-бежевый |
| Класс пожаростойкости UL 94: | V-0 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.: | 2,5 mm² |
| Величина момента затяжки для электрической отвертки, тип DMS: | 1 |
| Вид соединения: | Винтовое соединение |
| Вид соединения 2: | Втычное соединение |
| Диапазон зажима, макс.: | 4 mm² |
| Диапазон зажима, мин.: | 0,13 mm² |
| Длина зачистки изоляции: | 10 мм |
| Зажимной винт: | M 2,5 |
| Калибровая пробка согласно 60 947-1: | A3 |
| Количество соединений: | 4 |
| Момент затяжки, макс.: | 0,6 Nm |
| Момент затяжки, мин.: | 0,4 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Размер лезвия: | 0,6 x 3,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 2,5 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Соответствовать |
| Тип: | WDK 2.5/BLZ/5.08/ZA V |
| Номер для заказа: | 1027410000 |
| Исполнение: | W-серия, Клемма со встроенным разъемом, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm², Винтовое соединение |
| GTIN (EAN): | 4032248775408 |
| Кол.: | 50 Шт. |
| Ширина: | 5,08 мм |
| Ширина (в дюймах): | 0,2 inch |
| Высота: | 58 мм |
| Высота (в дюймах): | 2,283 inch |
| Глубина: | 52,5 мм |
| Глубина (дюймов): | 2,067 inch |
| Глубина с DIN-рейкой: | 53 мм |
| Масса нетто: | 10,56 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Напряжение, класс B (CSA): | 300 V |
| Напряжение, класс D (CSA): | 300 V |
| Поперечное сечение провода, макс. (CSA): | 12 AWG |
| Поперечное сечение провода, мин. (CSA): | 26 AWG |
| Сертификат № (CSA): | 200039-1057876 |
| Ток, разм. B (CSA): | 20 A |
| Ток, разм. D (CSA): | 10 A |
| Напряжение, класс B (cURus): | 300 V |
| Напряжение, класс D (cURus): | 300 V |
| Разм. провода Заводская электропроводка, макс. (cURus): | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus): | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus): | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus): | 22 AWG |
| Сертификат № (cURus): | E60693 |
| Ток, класс B (cURus): | 20 A |
| Ток, класс D (cURus): | 10 A |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, мин.: | 0,5 mm² |
| Сечение подключаемого провода, одножильного, 2 зажимаемых провода, макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.: | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.: | 1,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.: | 0,5 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.: | 1,5 mm² |
| Вид монтажа: | зафиксированный |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Нет |
| Исполнение: | 2 винтовых соединения - 2 разъема, С вертикальными перемычками, с втулками, с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 2 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Да |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Смещение TS 35: | 29,5 мм |
| Расчетное сечение: | 2,5 mm² |
| Номинальное напряжение: | 250 V |
| Номинальный ток: | 16,5 A |
| Ток при макс. проводнике: | 18 A |
| Нормы: | IEC 61984, В соответствии с IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 1,33 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 0,77 W |
| Номинальное импульсное напряжение: | 4 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | Темно-бежевый |
| Класс пожаростойкости UL 94: | V-0 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.: | 2,5 mm² |
| Величина момента затяжки для электрической отвертки, тип DMS: | 1 |
| Вид соединения: | Винтовое соединение |
| Вид соединения 2: | Втычное соединение |
| Диапазон зажима, макс.: | 4 mm² |
| Диапазон зажима, мин.: | 0,13 mm² |
| Длина зачистки изоляции: | 10 мм |
| Зажимной винт: | M 2,5 |
| Калибровая пробка согласно 60 947-1: | A3 |
| Количество соединений: | 4 |
| Момент затяжки, макс.: | 0,6 Nm |
| Момент затяжки, мин.: | 0,4 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Размер лезвия: | 0,6 x 3,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 2,5 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,021 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
