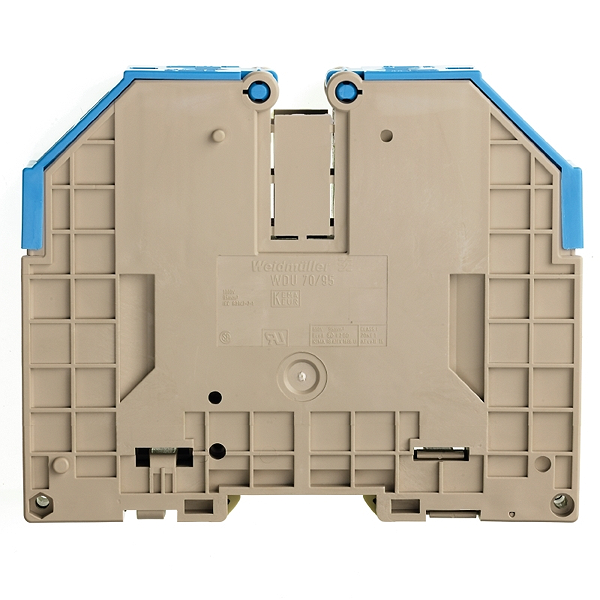

Weidmueller 1024680000
WDU 70/95 BL
Проходная клемма, Винтовое соединение, 95 mm², 1000 V, 232 A, синий
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | WDU 70/95 BL |
| Номер для заказа: | 1024680000 |
| Исполнение: | Проходная клемма, Винтовое соединение, 95 mm², 1000 V, 232 A, синий |
| GTIN (EAN): | 4008190179540 |
| Кол.: | 10 Шт. |
| Ширина: | 27 мм |
| Ширина (в дюймах): | 1,063 inch |
| Высота: | 132 мм |
| Высота (в дюймах): | 5,197 inch |
| Глубина: | 107 мм |
| Глубина (дюймов): | 4,213 inch |
| Глубина с DIN-рейкой: | 115,5 мм |
| Масса: | 340 g |
| Масса нетто: | 330,19 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -60 °C |
| Температура при длительном использовании, макс.: | 130 °C |
| Напряжение, класс B (CSA): | 600 V |
| Напряжение, класс C (CSA): | 600 V |
| Напряжение, класс D (CSA): | 600 V |
| Поперечное сечение провода, макс. (CSA): | 00 AWG |
| Поперечное сечение провода, мин. (CSA): | 6 AWG |
| Сертификат № (CSA): | 12400-242 |
| Ток, разм. B (CSA): | 205 A |
| Ток, разм. C (CSA): | 205 A |
| Ток, разм. D (CSA): | 5 A |
| Напряжение, класс C (UR): | 1000 V |
| Разм. провода Заводская электропроводка, макс. (UR): | 00 AWG |
| Разм. провода Заводская электропроводка, мин. (UR): | 6 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 00 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 6 AWG |
| Сертификат № (UR): | E60693 |
| Ток, разм. С: | 175 A |
| Сертификат № (ATEX): | DEMKO14ATEX1338U |
| Сертификат № (IECEX): | IECEXULD14.0005U |
| Макс. напряжение (ATEX): | 1100 V |
| Ток (ATEX): | 218 A |
| Поперечное сечение провода, макс. (ATEX): | 95 mm² |
| Макс. напряжение (IECEX): | 1100 V |
| Ток (IECEX): | 218 A |
| Поперечное сечение провода, макс. (IECEX): | 95 mm² |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| Сечение подключаемого провода, многожильного, 2 зажимаемых провода, мин.: | 16 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых провода, макс.: | 35 mm² |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.: | 16 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.: | 35 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.: | 16 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.: | 35 mm² |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | закрытый |
| Проверенное на взрывозащищенность исполнение: | Да |
| Указание по установке: | Непосредственный монтаж |
| Исполнение: | Винтовое соединение, для привинчиваемой перемычки, закрытый |
| Требуется концевая пластина: | Нет |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Да |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Расчетное сечение: | 95 mm² |
| Номинальное напряжение: | 1 000 V |
| Номинальный ток: | 232 A |
| Ток при макс. проводнике: | 232 A |
| Нормы: | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,14 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 7,42 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | синий |
| Класс пожаростойкости UL 94: | V-0 |
| Вид соединения: | Винтовое соединение |
| Диапазон зажима, макс.: | 120 mm² |
| Диапазон зажима, мин.: | 13,3 mm² |
| Длина зачистки изоляции: | 30 мм |
| Зажимной винт: | M 8 |
| Калибровая пробка согласно 60 947-1: | B12 |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 12 Nm |
| Момент затяжки, мин.: | 6 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 2/0 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 6 |
| Размер лезвия: | S6 (DIN 6911) |
| Сечение подключаемого провода, гибкого, мин.: | 16 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 95 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 120 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 16 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 95 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 50 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 16 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Соответствовать |
| Тип: | WDU 70/95 BL |
| Номер для заказа: | 1024680000 |
| Исполнение: | Проходная клемма, Винтовое соединение, 95 mm², 1000 V, 232 A, синий |
| GTIN (EAN): | 4008190179540 |
| Кол.: | 10 Шт. |
| Ширина: | 27 мм |
| Ширина (в дюймах): | 1,063 inch |
| Высота: | 132 мм |
| Высота (в дюймах): | 5,197 inch |
| Глубина: | 107 мм |
| Глубина (дюймов): | 4,213 inch |
| Глубина с DIN-рейкой: | 115,5 мм |
| Масса: | 340 g |
| Масса нетто: | 330,19 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -60 °C |
| Температура при длительном использовании, макс.: | 130 °C |
| Напряжение, класс B (CSA): | 600 V |
| Напряжение, класс C (CSA): | 600 V |
| Напряжение, класс D (CSA): | 600 V |
| Поперечное сечение провода, макс. (CSA): | 00 AWG |
| Поперечное сечение провода, мин. (CSA): | 6 AWG |
| Сертификат № (CSA): | 12400-242 |
| Ток, разм. B (CSA): | 205 A |
| Ток, разм. C (CSA): | 205 A |
| Ток, разм. D (CSA): | 5 A |
| Напряжение, класс C (UR): | 1000 V |
| Разм. провода Заводская электропроводка, макс. (UR): | 00 AWG |
| Разм. провода Заводская электропроводка, мин. (UR): | 6 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 00 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 6 AWG |
| Сертификат № (UR): | E60693 |
| Ток, разм. С: | 175 A |
| Сертификат № (ATEX): | DEMKO14ATEX1338U |
| Сертификат № (IECEX): | IECEXULD14.0005U |
| Макс. напряжение (ATEX): | 1100 V |
| Ток (ATEX): | 218 A |
| Поперечное сечение провода, макс. (ATEX): | 95 mm² |
| Макс. напряжение (IECEX): | 1100 V |
| Ток (IECEX): | 218 A |
| Поперечное сечение провода, макс. (IECEX): | 95 mm² |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| Сечение подключаемого провода, многожильного, 2 зажимаемых провода, мин.: | 16 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых провода, макс.: | 35 mm² |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.: | 16 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.: | 35 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.: | 16 mm² |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.: | 35 mm² |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | закрытый |
| Проверенное на взрывозащищенность исполнение: | Да |
| Указание по установке: | Непосредственный монтаж |
| Исполнение: | Винтовое соединение, для привинчиваемой перемычки, закрытый |
| Требуется концевая пластина: | Нет |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Да |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Расчетное сечение: | 95 mm² |
| Номинальное напряжение: | 1 000 V |
| Номинальный ток: | 232 A |
| Ток при макс. проводнике: | 232 A |
| Нормы: | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,14 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 7,42 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | синий |
| Класс пожаростойкости UL 94: | V-0 |
| Вид соединения: | Винтовое соединение |
| Диапазон зажима, макс.: | 120 mm² |
| Диапазон зажима, мин.: | 13,3 mm² |
| Длина зачистки изоляции: | 30 мм |
| Зажимной винт: | M 8 |
| Калибровая пробка согласно 60 947-1: | B12 |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 12 Nm |
| Момент затяжки, мин.: | 6 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 2/0 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 6 |
| Размер лезвия: | S6 (DIN 6911) |
| Сечение подключаемого провода, гибкого, мин.: | 16 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 95 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 120 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 16 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 95 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 50 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 16 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,347 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
