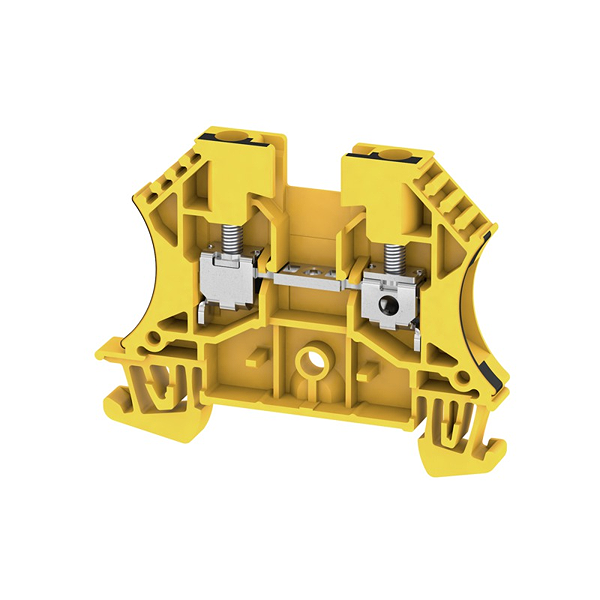

Weidmueller 1020190000
WDU 4 GE/SW
Проходная клемма, Винтовое соединение, 4 mm², 800 V, 32 A, желтый, черный
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | WDU 4 GE/SW |
| Номер для заказа: | 1020190000 |
| Исполнение: | Проходная клемма, Винтовое соединение, 4 mm², 800 V, 32 A, желтый, черный |
| GTIN (EAN): | 4008190150402 |
| Кол.: | 100 Шт. |
| Ширина: | 6,1 мм |
| Ширина (в дюймах): | 0,24 inch |
| Высота: | 60 мм |
| Высота (в дюймах): | 2,362 inch |
| Глубина: | 46,5 мм |
| Глубина (дюймов): | 1,831 inch |
| Глубина с DIN-рейкой: | 47 мм |
| Масса: | 10,4 g |
| Масса нетто: | 9,644 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -60 °C |
| Температура при длительном использовании, макс.: | 130 °C |
| Сертификат № (ATEX): | DEMKO14ATEX1338U |
| Сертификат № (IECEX): | IECEXULD14.0005U |
| Макс. напряжение (ATEX): | 690 V |
| Ток (ATEX): | 32 A |
| Поперечное сечение провода, макс. (ATEX): | 4 mm² |
| Макс. напряжение (IECEX): | 690 V |
| Ток (IECEX): | 32 A |
| Поперечное сечение провода, макс. (IECEX): | 4 mm² |
| Температурный диапазон вставки: | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Да |
| Исполнение: | Винтовое соединение, для вставной перемычки, для привинчиваемой перемычки, с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Смещение TS 35: | 37 мм |
| Расчетное сечение: | 4 mm² |
| Номинальное напряжение: | 800 V |
| Номинальный ток: | 32 A |
| Ток при макс. проводнике: | 41 A |
| Нормы: | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 1 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 1,02 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | желтый, черный |
| Класс пожаростойкости UL 94: | V-0 |
| Величина момента затяжки для электрической отвертки, тип DMS: | 2 |
| Вид соединения: | Винтовое соединение |
| Диапазон зажима, макс.: | 6 mm² |
| Диапазон зажима, мин.: | 0,13 mm² |
| Длина зачистки изоляции: | 10 мм |
| Зажимной винт: | M 3 |
| Кабельный наконечник для обжима двух проводов, макс.: | 2,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин.: | 0,5 mm² |
| Калибровая пробка согласно 60 947-1: | A4 |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 1 Nm |
| Момент затяжки, мин.: | 0,5 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 10 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 26 |
| Размер лезвия: | 0,6 x 3,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 6 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 6 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 6 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Соответствовать |
| Тип: | WDU 4 GE/SW |
| Номер для заказа: | 1020190000 |
| Исполнение: | Проходная клемма, Винтовое соединение, 4 mm², 800 V, 32 A, желтый, черный |
| GTIN (EAN): | 4008190150402 |
| Кол.: | 100 Шт. |
| Ширина: | 6,1 мм |
| Ширина (в дюймах): | 0,24 inch |
| Высота: | 60 мм |
| Высота (в дюймах): | 2,362 inch |
| Глубина: | 46,5 мм |
| Глубина (дюймов): | 1,831 inch |
| Глубина с DIN-рейкой: | 47 мм |
| Масса: | 10,4 g |
| Масса нетто: | 9,644 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -60 °C |
| Температура при длительном использовании, макс.: | 130 °C |
| Сертификат № (ATEX): | DEMKO14ATEX1338U |
| Сертификат № (IECEX): | IECEXULD14.0005U |
| Макс. напряжение (ATEX): | 690 V |
| Ток (ATEX): | 32 A |
| Поперечное сечение провода, макс. (ATEX): | 4 mm² |
| Макс. напряжение (IECEX): | 690 V |
| Ток (IECEX): | 32 A |
| Поперечное сечение провода, макс. (IECEX): | 4 mm² |
| Температурный диапазон вставки: | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Да |
| Исполнение: | Винтовое соединение, для вставной перемычки, для привинчиваемой перемычки, с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Смещение TS 35: | 37 мм |
| Расчетное сечение: | 4 mm² |
| Номинальное напряжение: | 800 V |
| Номинальный ток: | 32 A |
| Ток при макс. проводнике: | 41 A |
| Нормы: | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 1 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 1,02 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | желтый, черный |
| Класс пожаростойкости UL 94: | V-0 |
| Величина момента затяжки для электрической отвертки, тип DMS: | 2 |
| Вид соединения: | Винтовое соединение |
| Диапазон зажима, макс.: | 6 mm² |
| Диапазон зажима, мин.: | 0,13 mm² |
| Длина зачистки изоляции: | 10 мм |
| Зажимной винт: | M 3 |
| Кабельный наконечник для обжима двух проводов, макс.: | 2,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин.: | 0,5 mm² |
| Калибровая пробка согласно 60 947-1: | A4 |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 1 Nm |
| Момент затяжки, мин.: | 0,5 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 10 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 26 |
| Размер лезвия: | 0,6 x 3,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 6 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 6 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 6 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,01 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
