Продукт
Weidmueller
1019730000
WTD 6/1 EN GR
Сделать запрос

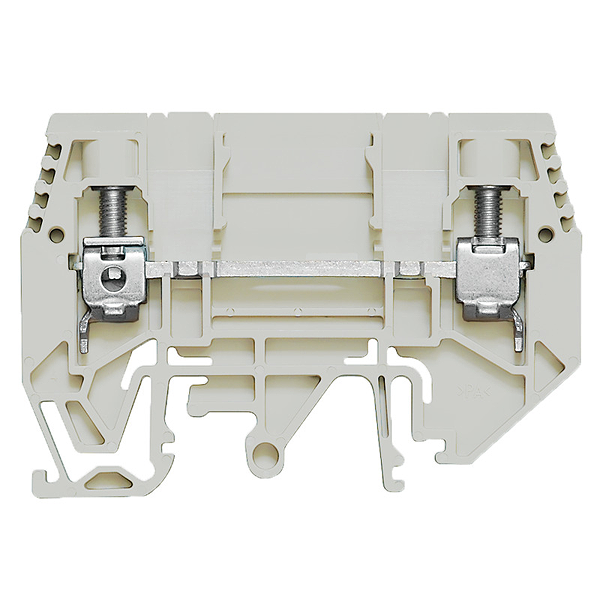

Авторское право на изображение: Weidmueller
Weidmueller 1019730000
WTD 6/1 EN GR
Проходная клемма, Винтовое соединение, 6 mm², 630 V, 41 A, без, серый
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | WTD 6/1 EN GR |
| Номер для заказа: | 1019730000 |
| Исполнение: | Проходная клемма, Винтовое соединение, 6 mm², 630 V, 41 A, без, серый |
| GTIN (EAN): | 4032248757145 |
| Кол.: | 50 Шт. |
| Ширина: | 7,9 мм |
| Ширина (в дюймах): | 0,311 inch |
| Высота: | 65 мм |
| Высота (в дюймах): | 2,559 inch |
| Глубина: | 47,5 мм |
| Глубина (дюймов): | 1,87 inch |
| Масса нетто: | 18,14 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Напряжение, класс B (CSA): | 300 V |
| Напряжение, класс C (CSA): | 300 V |
| Поперечное сечение провода, макс. (CSA): | 8 AWG |
| Поперечное сечение провода, мин. (CSA): | 20 AWG |
| Сертификат № (CSA): | 200039-1057876 |
| Ток, разм. B (CSA): | 45 A |
| Ток, разм. C (CSA): | 45 A |
| Напряжение, класс B (UR): | 300 V |
| Напряжение, класс C (UR): | 300 V |
| Напряжение, разм. B: | 45 A |
| Разм. провода Заводская электропроводка, макс. (UR): | 8 AWG |
| Разм. провода Заводская электропроводка, мин. (UR): | 20 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 8 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 20 AWG |
| Сертификат № (UR): | E60693 |
| Ток, разм. С: | 45 A |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Нет |
| Поперечное разделение: | без |
| Продольное разделение: | без |
| встроенное испытательное гнездо: | Нет |
| Исполнение: | Винтовое соединение, для привинчиваемой перемычки, с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 32, TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Смещение TS 32: | 34,5 мм |
| Смещение TS 35: | 34,5 мм |
| Расчетное сечение: | 6 mm² |
| Номинальное напряжение: | 630 V |
| Номинальный ток: | 41 A |
| Ток при макс. проводнике: | 57 A |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,78 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 1,31 W |
| Номинальное импульсное напряжение: | 6 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | серый |
| Класс пожаростойкости UL 94: | V-0 |
| Величина момента затяжки для электрической отвертки, тип DMS: | 3 |
| Вид соединения: | Винтовое соединение |
| Диапазон зажима, макс.: | 10 mm² |
| Диапазон зажима, мин.: | 0,5 mm² |
| Длина зачистки изоляции: | 12 мм |
| Зажимной винт: | M 3,5 |
| Калибровая пробка согласно 60 947-1: | A5 |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 1,6 Nm |
| Момент затяжки, мин.: | 0,8 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Размер лезвия: | 0,8 x 4,0 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 10 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000902 |
| ETIM 7.0: | EC000902 |
| eClass 9.0: | 27-14-11-26 |
| eClass 9.1: | 27-14-11-26 |
| eClass 10.0: | 27-14-11-26 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Соответствовать |
| Тип: | WTD 6/1 EN GR |
| Номер для заказа: | 1019730000 |
| Исполнение: | Проходная клемма, Винтовое соединение, 6 mm², 630 V, 41 A, без, серый |
| GTIN (EAN): | 4032248757145 |
| Кол.: | 50 Шт. |
| Ширина: | 7,9 мм |
| Ширина (в дюймах): | 0,311 inch |
| Высота: | 65 мм |
| Высота (в дюймах): | 2,559 inch |
| Глубина: | 47,5 мм |
| Глубина (дюймов): | 1,87 inch |
| Масса нетто: | 18,14 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 120 °C |
| Напряжение, класс B (CSA): | 300 V |
| Напряжение, класс C (CSA): | 300 V |
| Поперечное сечение провода, макс. (CSA): | 8 AWG |
| Поперечное сечение провода, мин. (CSA): | 20 AWG |
| Сертификат № (CSA): | 200039-1057876 |
| Ток, разм. B (CSA): | 45 A |
| Ток, разм. C (CSA): | 45 A |
| Напряжение, класс B (UR): | 300 V |
| Напряжение, класс C (UR): | 300 V |
| Напряжение, разм. B: | 45 A |
| Разм. провода Заводская электропроводка, макс. (UR): | 8 AWG |
| Разм. провода Заводская электропроводка, мин. (UR): | 20 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 8 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 20 AWG |
| Сертификат № (UR): | E60693 |
| Ток, разм. С: | 45 A |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Нет |
| Поперечное разделение: | без |
| Продольное разделение: | без |
| встроенное испытательное гнездо: | Нет |
| Исполнение: | Винтовое соединение, для привинчиваемой перемычки, с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 32, TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Смещение TS 32: | 34,5 мм |
| Смещение TS 35: | 34,5 мм |
| Расчетное сечение: | 6 mm² |
| Номинальное напряжение: | 630 V |
| Номинальный ток: | 41 A |
| Ток при макс. проводнике: | 57 A |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,78 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 1,31 W |
| Номинальное импульсное напряжение: | 6 кВ |
| Степень загрязнения: | 3 |
| Материал: | Материал Wemid |
| Цветовой код: | серый |
| Класс пожаростойкости UL 94: | V-0 |
| Величина момента затяжки для электрической отвертки, тип DMS: | 3 |
| Вид соединения: | Винтовое соединение |
| Диапазон зажима, макс.: | 10 mm² |
| Диапазон зажима, мин.: | 0,5 mm² |
| Длина зачистки изоляции: | 12 мм |
| Зажимной винт: | M 3,5 |
| Калибровая пробка согласно 60 947-1: | A5 |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 1,6 Nm |
| Момент затяжки, мин.: | 0,8 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 20 |
| Размер лезвия: | 0,8 x 4,0 мм |
| Сечение подключаемого провода, гибкого, мин.: | 0,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 10 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 1,5 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 0,5 mm² |
| ETIM 6.0: | EC000902 |
| ETIM 7.0: | EC000902 |
| eClass 9.0: | 27-14-11-26 |
| eClass 9.1: | 27-14-11-26 |
| eClass 10.0: | 27-14-11-26 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,019 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
