Producto
Weidmueller
8324610000
MCZ O 24VDC
Solicitar una oferta

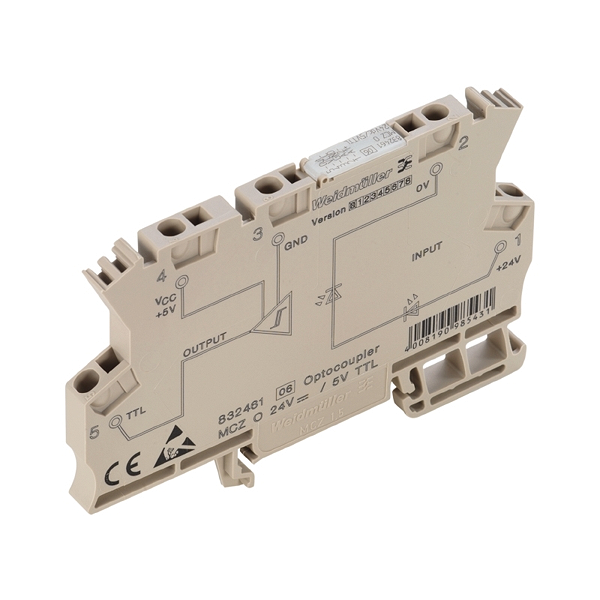

Derechos autor imagen: Weidmueller
Weidmueller 8324610000
MCZ O 24VDC
MCZ- SERIES, relés de estado sólido, 1 Contacto normalmente abierto (TTL), Tensión de mando nominal: 24 V DC ±16 % , Tensión nominal de conexión: 5 V TTL, Intensidad permanente: 8 mA, Fan out = 20 LS-TTL, Conexión directa
Bajo pedido. Envíenos un correo electrónico para consultar el precio y la disponibilidad.
"ucnguBrctvdgcxgt0eqo"
Descripción
Parámetros técnicos
| Tipo: | MCZ O 24VDC |
| Código: | 8324610000 |
| Versión: | MCZ- SERIES, relés de estado sólido, 1 Contacto normalmente abierto (TTL), Tensión de mando nominal: 24 V DC ±16 % , Tensión nominal de conexión: 5 V TTL, Intensidad permanente: 8 mA, Fan out = 20 LS-TTL, Conexión directa |
| GTIN (EAN): | 4008190985431 |
| Cantidad: | 10 Pieza |
| Anchura: | 6,1 mm |
| Anchura (pulgadas): | 0,24 inch |
| Altura: | 91 mm |
| Altura (pulgadas): | 3,583 inch |
| Profundidad: | 63,2 mm |
| Profundidad (pulgadas): | 2,488 inch |
| Peso neto: | 23,9 g |
| Humedad: | 40°C / 93% de humedad relativa, sin condensación |
| Temperatura de almacenamiento, max.: | 60 °C |
| Temperatura de almacenamiento, min.: | -40 °C |
| Temperatura de servicio, max.: | 40 °C |
| Temperatura de servicio, min.: | -25 °C |
| Temperatura de servicio: | -25 °C...40 °C |
| Temperatura de almacenamiento: | -40 °C...60 °C |
| MTTF: | 3.036 años |
| REACH SVHC: | Lead 7439-92-1 |
| Núm. de certificación (cURus): | E141197 |
| Tensión de mando nominal: | 24 V DC ±16 % |
| Corriente de mando nominal: | 5 mA DC (±20 %) |
| Potencia nominal: | 112 mW |
| Tensión de corte/desconexión: | 16.8 V / 16.5 V DC |
| Indicador de estado: | LED verde |
| Conexión de protección: | Protección de polaridad |
| Tensión nominal de conexión: | 5 V TTL |
| Intensidad permanente: | 8 mA, Fan out = 20 LS-TTL |
| Retardo de conexión: | 1 µs (a 20 V DC) |
| Retardo en la desconexión: | 2.5 µs (at 28 V DC) |
| Resistente a cortocircuitos: | No |
| Conexión de protección lado de carga: | Diodo |
| frecuencia máx. de conmutación (tensión de control DC): | 100 kHz |
| Tensión auxiliar nominal: | 5 V DC ±5 % |
| Tipo de contacto: | 1 Contacto normalmente abierto (TTL) |
| Carril: | TS 35 |
| Color: | beige |
| Grado inflamabilidad según UL 94: | V-0 |
| Tensión nominal: | 300 V |
| Grado de polución: | 2 |
| Categoría de sobretensión: | III |
| Distancia de fuga y aire Entrada/Salida: | ≥ 5,5 mm |
| Sobretensión de choque fijo: | 6 kV (1,2/50 µs) |
| Tipo de protección: | IP20 |
| Normas: | DIN EN 50178, UL508 |
| Núm. de certificación (CSA): | 154685-1198742 |
| Núm. de certificación (cURus): | E141197 |
| Técnica de conexión de conductores: | Conexión directa |
| Longitud de desaislado, conexión nominal: | 8 mm |
| Sección de embornado, conexión nominal: | 1,5 mm² |
| Sección de embornado, mín.: | 0,5 mm² |
| Sección de embornado, máx.: | 1,5 mm² |
| Sección de conexión del conductor AWG, min.: | AWG 26 |
| Sección de conexión del conductor AWG, máx.: | AWG 16 |
| Sección de conexión del conductor, rígido, min.: | 0,5 mm² |
| Sección de conexión del conductor, rígido, max.: | 1,5 mm² |
| Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
| Sección de conexión del conductor, flexible, max.: | 1,5 mm² |
| Sección de conexión del conductor, flexible, mín. (AWG): | AWG 26 |
| Sección de conexión del conductor, flexible, máx. (AWG): | AWG 16 |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.: | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.: | 1,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min.: | 0,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.: | 1,5 mm² |
| Dimens. caña destornillador: | 0,6 x 3,5 mm |
| Información de producto: | Las longitudes de los cables no debe superar los 30 m. |
| ETIM 6.0: | EC001504 |
| ETIM 7.0: | EC001504 |
| eClass 9.0: | 27-37-16-04 |
| eClass 9.1: | 27-37-16-04 |
| eClass 10.0: | 27-37-16-04 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Conformidad |
| Tipo: | MCZ O 24VDC |
| Código: | 8324610000 |
| Versión: | MCZ- SERIES, relés de estado sólido, 1 Contacto normalmente abierto (TTL), Tensión de mando nominal: 24 V DC ±16 % , Tensión nominal de conexión: 5 V TTL, Intensidad permanente: 8 mA, Fan out = 20 LS-TTL, Conexión directa |
| GTIN (EAN): | 4008190985431 |
| Cantidad: | 10 Pieza |
| Anchura: | 6,1 mm |
| Anchura (pulgadas): | 0,24 inch |
| Altura: | 91 mm |
| Altura (pulgadas): | 3,583 inch |
| Profundidad: | 63,2 mm |
| Profundidad (pulgadas): | 2,488 inch |
| Peso neto: | 23,9 g |
| Humedad: | 40°C / 93% de humedad relativa, sin condensación |
| Temperatura de almacenamiento, max.: | 60 °C |
| Temperatura de almacenamiento, min.: | -40 °C |
| Temperatura de servicio, max.: | 40 °C |
| Temperatura de servicio, min.: | -25 °C |
| Temperatura de servicio: | -25 °C...40 °C |
| Temperatura de almacenamiento: | -40 °C...60 °C |
| MTTF: | 3.036 años |
| REACH SVHC: | Lead 7439-92-1 |
| Núm. de certificación (cURus): | E141197 |
| Tensión de mando nominal: | 24 V DC ±16 % |
| Corriente de mando nominal: | 5 mA DC (±20 %) |
| Potencia nominal: | 112 mW |
| Tensión de corte/desconexión: | 16.8 V / 16.5 V DC |
| Indicador de estado: | LED verde |
| Conexión de protección: | Protección de polaridad |
| Tensión nominal de conexión: | 5 V TTL |
| Intensidad permanente: | 8 mA, Fan out = 20 LS-TTL |
| Retardo de conexión: | 1 µs (a 20 V DC) |
| Retardo en la desconexión: | 2.5 µs (at 28 V DC) |
| Resistente a cortocircuitos: | No |
| Conexión de protección lado de carga: | Diodo |
| frecuencia máx. de conmutación (tensión de control DC): | 100 kHz |
| Tensión auxiliar nominal: | 5 V DC ±5 % |
| Tipo de contacto: | 1 Contacto normalmente abierto (TTL) |
| Carril: | TS 35 |
| Color: | beige |
| Grado inflamabilidad según UL 94: | V-0 |
| Tensión nominal: | 300 V |
| Grado de polución: | 2 |
| Categoría de sobretensión: | III |
| Distancia de fuga y aire Entrada/Salida: | ≥ 5,5 mm |
| Sobretensión de choque fijo: | 6 kV (1,2/50 µs) |
| Tipo de protección: | IP20 |
| Normas: | DIN EN 50178, UL508 |
| Núm. de certificación (CSA): | 154685-1198742 |
| Núm. de certificación (cURus): | E141197 |
| Técnica de conexión de conductores: | Conexión directa |
| Longitud de desaislado, conexión nominal: | 8 mm |
| Sección de embornado, conexión nominal: | 1,5 mm² |
| Sección de embornado, mín.: | 0,5 mm² |
| Sección de embornado, máx.: | 1,5 mm² |
| Sección de conexión del conductor AWG, min.: | AWG 26 |
| Sección de conexión del conductor AWG, máx.: | AWG 16 |
| Sección de conexión del conductor, rígido, min.: | 0,5 mm² |
| Sección de conexión del conductor, rígido, max.: | 1,5 mm² |
| Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
| Sección de conexión del conductor, flexible, max.: | 1,5 mm² |
| Sección de conexión del conductor, flexible, mín. (AWG): | AWG 26 |
| Sección de conexión del conductor, flexible, máx. (AWG): | AWG 16 |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.: | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.: | 1,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min.: | 0,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.: | 1,5 mm² |
| Dimens. caña destornillador: | 0,6 x 3,5 mm |
| Información de producto: | Las longitudes de los cables no debe superar los 30 m. |
| ETIM 6.0: | EC001504 |
| ETIM 7.0: | EC001504 |
| eClass 9.0: | 27-37-16-04 |
| eClass 9.1: | 27-37-16-04 |
| eClass 10.0: | 27-37-16-04 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Conformidad |
Parámetros logísticos
| ECCN: | |
| País de origen: | |
| EAN: | |
| Peso: | 0,025 kg |
| Longitud: | 0,00 m |
| Anchura: | 0,00 m |
| Altura: | 0,00 m |
