Producto
Weidmueller
1968940000
WF 12 NFF
Solicitar una oferta

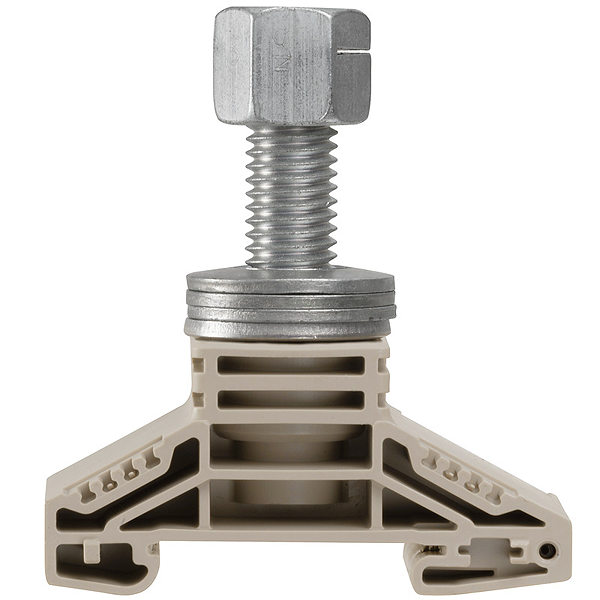

Derechos autor imagen: Weidmueller
Weidmueller 1968940000
WF 12 NFF
Bornes de tornillo, Borne de paso, Sección nominal: 120 mm², Conexión de espárrago, Montaje directo
Bajo pedido. Envíenos un correo electrónico para consultar el precio y la disponibilidad.
"ucnguBrctvdgcxgt0eqo"
Descripción
Parámetros técnicos
| Tipo: | WF 12 NFF |
| Código: | 1968940000 |
| Versión: | Bornes de tornillo, Borne de paso, Sección nominal: 120 mm², Conexión de espárrago, Montaje directo |
| GTIN (EAN): | 4032248671489 |
| Cantidad: | 20 Pieza |
| Anchura: | 33,8 mm |
| Anchura (pulgadas): | 1,331 inch |
| Altura: | 67 mm |
| Altura (pulgadas): | 2,638 inch |
| Profundidad: | 70,5 mm |
| Profundidad (pulgadas): | 2,776 inch |
| Peso neto: | 124,95 g |
| Temperatura de almacenamiento, max.: | 40 °C |
| Temperatura de almacenamiento, min.: | 10 °C |
| Temperatura de almacenamiento: | 10 °C...40 °C |
| Temperatura permanete de trabajo, min.: | -50 °C |
| Temperatura permanete de trabajo, max.: | 120 °C |
| Número de conexiones: | 1 |
| Par de apriete, max.: | 60 Nm |
| Par de apriete, min.: | 50 Nm |
| Sección de embornado, máx.: | 120 mm² |
| Sección de embornado, mín.: | 6 mm² |
| Tamaño de espárragos para terminal plano: | M 12 |
| Terminal plano DIN 46234: | 6...120 mm² |
| Terminal plano DIN 46235: | 10...95 mm² |
| Tipo de conexión: | Conexión de espárrago |
| Par de apriete, max.: | 60 Nm |
| Par de apriete, min.: | 50 Nm |
| Sobretensión de choque con TW Epoxy (EP): | 12 kV |
| Tamaño de espárragos para terminal plano: | M 12 |
| Tensión con TW Epoxy (EP): | 2.300 V |
| Terminal plano DIN 46234: | 6...120 mm² |
| Terminal plano DIN 46235: | 10...95 mm² |
| Material: | Wemid |
| Color: | Beige oscuro |
| Grado inflamabilidad según UL 94: | V-0 |
| Sección nominal: | 120 mm² |
| Tensión nominal: | 1.000 V |
| Tensión con TW Epoxy (EP): | 2.300 V |
| Intensidad nominal: | 269 A |
| Corriente en conductor máximo: | 269 A |
| Resistencia de paso según IEC 60947-7-x: | 0,12 mΩ |
| Pérdida de potencia según la norma IEC 60947-7-x: | 8,61 W |
| Sobretensión de choque nominal: | 8 kV |
| Sobretensión de choque con TW Epoxy (EP): | 12 kV |
| Grado de polución: | 3 |
| Desplazamiento TS 35: | 31,5 mm |
| Indicación de montaje: | Montaje directo |
| Lados abiertos: | abierto |
| Número de bornes iguales: | 1 |
| Tipo de montaje: | enclavado |
| Versión a prueba de explosivos: | No |
| Versión: | Bornes espárrago |
| Tapa final obligatoria: | No |
| Número de pisos: | 1 |
| Número de puntos de embornado por piso: | 1 |
| Pisos internos puenteados: | No |
| Conexión PE: | No |
| Carril: | TS 35 |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Conformidad |
| Tipo: | WF 12 NFF |
| Código: | 1968940000 |
| Versión: | Bornes de tornillo, Borne de paso, Sección nominal: 120 mm², Conexión de espárrago, Montaje directo |
| GTIN (EAN): | 4032248671489 |
| Cantidad: | 20 Pieza |
| Anchura: | 33,8 mm |
| Anchura (pulgadas): | 1,331 inch |
| Altura: | 67 mm |
| Altura (pulgadas): | 2,638 inch |
| Profundidad: | 70,5 mm |
| Profundidad (pulgadas): | 2,776 inch |
| Peso neto: | 124,95 g |
| Temperatura de almacenamiento, max.: | 40 °C |
| Temperatura de almacenamiento, min.: | 10 °C |
| Temperatura de almacenamiento: | 10 °C...40 °C |
| Temperatura permanete de trabajo, min.: | -50 °C |
| Temperatura permanete de trabajo, max.: | 120 °C |
| Número de conexiones: | 1 |
| Par de apriete, max.: | 60 Nm |
| Par de apriete, min.: | 50 Nm |
| Sección de embornado, máx.: | 120 mm² |
| Sección de embornado, mín.: | 6 mm² |
| Tamaño de espárragos para terminal plano: | M 12 |
| Terminal plano DIN 46234: | 6...120 mm² |
| Terminal plano DIN 46235: | 10...95 mm² |
| Tipo de conexión: | Conexión de espárrago |
| Par de apriete, max.: | 60 Nm |
| Par de apriete, min.: | 50 Nm |
| Sobretensión de choque con TW Epoxy (EP): | 12 kV |
| Tamaño de espárragos para terminal plano: | M 12 |
| Tensión con TW Epoxy (EP): | 2.300 V |
| Terminal plano DIN 46234: | 6...120 mm² |
| Terminal plano DIN 46235: | 10...95 mm² |
| Material: | Wemid |
| Color: | Beige oscuro |
| Grado inflamabilidad según UL 94: | V-0 |
| Sección nominal: | 120 mm² |
| Tensión nominal: | 1.000 V |
| Tensión con TW Epoxy (EP): | 2.300 V |
| Intensidad nominal: | 269 A |
| Corriente en conductor máximo: | 269 A |
| Resistencia de paso según IEC 60947-7-x: | 0,12 mΩ |
| Pérdida de potencia según la norma IEC 60947-7-x: | 8,61 W |
| Sobretensión de choque nominal: | 8 kV |
| Sobretensión de choque con TW Epoxy (EP): | 12 kV |
| Grado de polución: | 3 |
| Desplazamiento TS 35: | 31,5 mm |
| Indicación de montaje: | Montaje directo |
| Lados abiertos: | abierto |
| Número de bornes iguales: | 1 |
| Tipo de montaje: | enclavado |
| Versión a prueba de explosivos: | No |
| Versión: | Bornes espárrago |
| Tapa final obligatoria: | No |
| Número de pisos: | 1 |
| Número de puntos de embornado por piso: | 1 |
| Pisos internos puenteados: | No |
| Conexión PE: | No |
| Carril: | TS 35 |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Conformidad |
Parámetros logísticos
| ECCN: | |
| País de origen: | |
| EAN: | |
| Peso: | 0,125 kg |
| Longitud: | 0,00 m |
| Anchura: | 0,00 m |
| Altura: | 0,00 m |
