Producto
Weidmueller
1880440000
WSI 4/2/LD 30-70V AC/DC
Solicitar una oferta

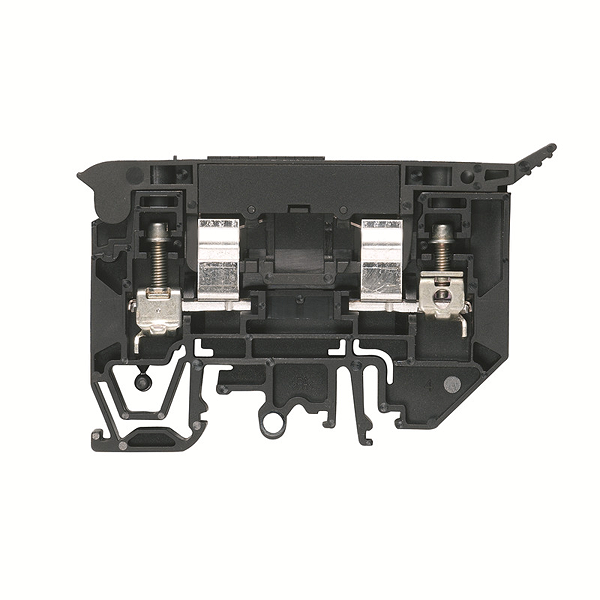

Derechos autor imagen: Weidmueller
Weidmueller 1880440000
WSI 4/2/LD 30-70V AC/DC
Serie W, Borne portafusibles, Sección nominal: 4 mm², Conexión brida-tornillo
Bajo pedido. Envíenos un correo electrónico para consultar el precio y la disponibilidad.
"ucnguBrctvdgcxgt0eqo"
Descripción
Parámetros técnicos
| Tipo: | WSI 4/2/LD 30-70V AC/DC |
| Código: | 1880440000 |
| Versión: | Serie W, Borne portafusibles, Sección nominal: 4 mm², Conexión brida-tornillo |
| GTIN (EAN): | 4032248544981 |
| Cantidad: | 25 Pieza |
| Anchura: | 9,1 mm |
| Anchura (pulgadas): | 0,358 inch |
| Altura: | 81,6 mm |
| Altura (pulgadas): | 3,213 inch |
| Profundidad: | 53,5 mm |
| Profundidad (pulgadas): | 2,106 inch |
| Peso neto: | 23,12 g |
| Temperatura de almacenamiento, max.: | 40 °C |
| Temperatura de almacenamiento, min.: | 10 °C |
| Temperatura de almacenamiento: | 10 °C...40 °C |
| Temperatura permanete de trabajo, min.: | -50 °C |
| Temperatura permanete de trabajo, max.: | 120 °C |
| Sección de conexión del conductor, flexible, 2 conductores embornables, min.: | 0,5 mm² |
| Sección de conexión del conductor, flexible, 2 conductores embornables, max.: | 1,5 mm² |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, min.: | 0,5 mm² |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, max.: | 1,5 mm² |
| Indicación: | LED rojo |
| Pérdida de potencia para protección contra cortocircuito solo para una disposición combinada: | 2,5 W a 2,5 A @ 68 °C |
| Pérdida de potencia para protección contra cortocircuito solo para una disposición individual: | 4,0 W a 10 A @ 55 °C |
| Pérdida de potencia para sobrecarga y protección contra cortocircuito para una disposición combinada: | 1,6 W a 1,0 A @ 41 °C |
| Soporte del fusible (porta fusibles): | giratorio |
| Tensión de servicio, máx.: | 70 V |
| Tipo de tensión para el indicador: | AC/DC |
| portafusible: | 6,3 x 32 mm (1/4 x 1 1/4") |
| Calibre según 60 947-1: | A3 |
| Dimens. caña destornillador: | 0,6 x 3,5 mm |
| Dirección de conexión: | lateral |
| Longitud de desaislado: | 10 mm |
| Número de conexiones: | 2 |
| Par de apriete con atornillador eléctrico, tipo DMS: | 2 |
| Par de apriete, max.: | 0,8 Nm |
| Par de apriete, min.: | 0,5 Nm |
| Sección de conexión del conductor AWG, min.: | AWG 22 |
| Sección de conexión del conductor AWG, máx.: | AWG 10 |
| Sección de conexión del conductor, flexible, max.: | 6 mm² |
| Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
| Sección de embornado, máx.: | 6 mm² |
| Sección de embornado, mín.: | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.: | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.: | 0,5 mm² |
| Sección del conductor, semirrígido, máx.: | 6 mm² |
| Sección del conductor, semirrígido, mín.: | 1,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx.: | 6 mm² |
| Sección transversal de conductor, núcleo rígido, mín.: | 0,5 mm² |
| Tipo de conexión: | Conexión brida-tornillo |
| Tornillo de apriete: | M 3 |
| Material: | Wemid |
| Color: | negro |
| Grado inflamabilidad según UL 94: | V-0 |
| Sección nominal: | 4 mm² |
| Tensión nominal: | 70 V |
| Tensión nominal para bornes contiguos: | 500 V |
| Intensidad nominal: | 6,3 A |
| Corriente en conductor máximo: | 6,3 A |
| Normas: | IEC 60947-7-3 |
| Resistencia de paso según IEC 60947-7-x: | 1 mΩ |
| Pérdida de potencia según la norma IEC 60947-7-x: | 1,02 W |
| Sobretensión de choque nominal: | 6 V |
| Núm. de certificación (CSA): | 200039-1575489 |
| Sección máx. del conductor (CSA): | 10 AWG |
| Sección mín. del conductor (CSA): | 30 AWG |
| Núm. de certificación (cURus): | E60693 |
| Sección del conductor Cableado de campo máx. (cURus): | 10 AWG |
| Sección del conductor Cableado de campo mín. (cURus): | 30 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus): | 10 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus): | 30 AWG |
| Desplazamiento TS 35: | 25 mm |
| Tipo de tensión para el indicador: | AC/DC |
| Lados abiertos: | derecha |
| Número de bornes iguales: | 1 |
| Tipo de montaje: | enclavado |
| Versión: | Conexión brida-tornillo, Separador de fusibles, con LED, abierto por un extremo |
| Tapa final obligatoria: | Sí |
| Número de potenciales: | 1 |
| Número de pisos: | 1 |
| Número de puntos de embornado por piso: | 2 |
| Número de potenciales por piso: | 1 |
| Pisos internos puenteados: | No |
| Conexión PE: | No |
| Carril: | TS 35, TS 32 |
| Función N: | No |
| Función PE: | No |
| Función PEN: | No |
| ETIM 6.0: | EC000899 |
| ETIM 7.0: | EC000899 |
| eClass 9.0: | 27-14-11-16 |
| eClass 9.1: | 27-14-11-16 |
| eClass 10.0: | 27-14-11-16 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Conformidad |
| Tipo: | WSI 4/2/LD 30-70V AC/DC |
| Código: | 1880440000 |
| Versión: | Serie W, Borne portafusibles, Sección nominal: 4 mm², Conexión brida-tornillo |
| GTIN (EAN): | 4032248544981 |
| Cantidad: | 25 Pieza |
| Anchura: | 9,1 mm |
| Anchura (pulgadas): | 0,358 inch |
| Altura: | 81,6 mm |
| Altura (pulgadas): | 3,213 inch |
| Profundidad: | 53,5 mm |
| Profundidad (pulgadas): | 2,106 inch |
| Peso neto: | 23,12 g |
| Temperatura de almacenamiento, max.: | 40 °C |
| Temperatura de almacenamiento, min.: | 10 °C |
| Temperatura de almacenamiento: | 10 °C...40 °C |
| Temperatura permanete de trabajo, min.: | -50 °C |
| Temperatura permanete de trabajo, max.: | 120 °C |
| Sección de conexión del conductor, flexible, 2 conductores embornables, min.: | 0,5 mm² |
| Sección de conexión del conductor, flexible, 2 conductores embornables, max.: | 1,5 mm² |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, min.: | 0,5 mm² |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, max.: | 1,5 mm² |
| Indicación: | LED rojo |
| Pérdida de potencia para protección contra cortocircuito solo para una disposición combinada: | 2,5 W a 2,5 A @ 68 °C |
| Pérdida de potencia para protección contra cortocircuito solo para una disposición individual: | 4,0 W a 10 A @ 55 °C |
| Pérdida de potencia para sobrecarga y protección contra cortocircuito para una disposición combinada: | 1,6 W a 1,0 A @ 41 °C |
| Soporte del fusible (porta fusibles): | giratorio |
| Tensión de servicio, máx.: | 70 V |
| Tipo de tensión para el indicador: | AC/DC |
| portafusible: | 6,3 x 32 mm (1/4 x 1 1/4") |
| Calibre según 60 947-1: | A3 |
| Dimens. caña destornillador: | 0,6 x 3,5 mm |
| Dirección de conexión: | lateral |
| Longitud de desaislado: | 10 mm |
| Número de conexiones: | 2 |
| Par de apriete con atornillador eléctrico, tipo DMS: | 2 |
| Par de apriete, max.: | 0,8 Nm |
| Par de apriete, min.: | 0,5 Nm |
| Sección de conexión del conductor AWG, min.: | AWG 22 |
| Sección de conexión del conductor AWG, máx.: | AWG 10 |
| Sección de conexión del conductor, flexible, max.: | 6 mm² |
| Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
| Sección de embornado, máx.: | 6 mm² |
| Sección de embornado, mín.: | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.: | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.: | 0,5 mm² |
| Sección del conductor, semirrígido, máx.: | 6 mm² |
| Sección del conductor, semirrígido, mín.: | 1,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx.: | 6 mm² |
| Sección transversal de conductor, núcleo rígido, mín.: | 0,5 mm² |
| Tipo de conexión: | Conexión brida-tornillo |
| Tornillo de apriete: | M 3 |
| Material: | Wemid |
| Color: | negro |
| Grado inflamabilidad según UL 94: | V-0 |
| Sección nominal: | 4 mm² |
| Tensión nominal: | 70 V |
| Tensión nominal para bornes contiguos: | 500 V |
| Intensidad nominal: | 6,3 A |
| Corriente en conductor máximo: | 6,3 A |
| Normas: | IEC 60947-7-3 |
| Resistencia de paso según IEC 60947-7-x: | 1 mΩ |
| Pérdida de potencia según la norma IEC 60947-7-x: | 1,02 W |
| Sobretensión de choque nominal: | 6 V |
| Núm. de certificación (CSA): | 200039-1575489 |
| Sección máx. del conductor (CSA): | 10 AWG |
| Sección mín. del conductor (CSA): | 30 AWG |
| Núm. de certificación (cURus): | E60693 |
| Sección del conductor Cableado de campo máx. (cURus): | 10 AWG |
| Sección del conductor Cableado de campo mín. (cURus): | 30 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus): | 10 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus): | 30 AWG |
| Desplazamiento TS 35: | 25 mm |
| Tipo de tensión para el indicador: | AC/DC |
| Lados abiertos: | derecha |
| Número de bornes iguales: | 1 |
| Tipo de montaje: | enclavado |
| Versión: | Conexión brida-tornillo, Separador de fusibles, con LED, abierto por un extremo |
| Tapa final obligatoria: | Sí |
| Número de potenciales: | 1 |
| Número de pisos: | 1 |
| Número de puntos de embornado por piso: | 2 |
| Número de potenciales por piso: | 1 |
| Pisos internos puenteados: | No |
| Conexión PE: | No |
| Carril: | TS 35, TS 32 |
| Función N: | No |
| Función PE: | No |
| Función PEN: | No |
| ETIM 6.0: | EC000899 |
| ETIM 7.0: | EC000899 |
| eClass 9.0: | 27-14-11-16 |
| eClass 9.1: | 27-14-11-16 |
| eClass 10.0: | 27-14-11-16 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Conformidad |
Parámetros logísticos
| ECCN: | |
| País de origen: | |
| EAN: | |
| Peso: | 0,023 kg |
| Longitud: | 0,00 m |
| Anchura: | 0,00 m |
| Altura: | 0,00 m |
