1720800000

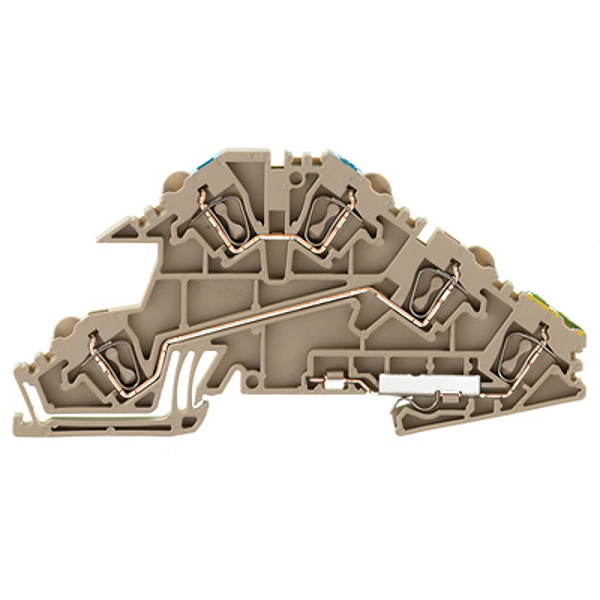

ZDL 2.5 S/N/L/PE
Serie Z, Bornes de varios pisos para instalación, Sección nominal: 2.5 mm², Conexión directa, Beige oscuro, Montaje directo
Tipo: | ZDL 2.5 S/N/L/PE |
Código: | 1720800000 |
Versión: | Serie Z, Bornes de varios pisos para instalación, Sección nominal: 2.5 mm², Conexión directa, Beige oscuro, Montaje directo |
GTIN (EAN): | 4008190380373 |
Cantidad: | 50 Pieza |
Anchura: | 5,1 mm |
Anchura (pulgadas): | 0,201 inch |
Altura: | 95 mm |
Altura (pulgadas): | 3,74 inch |
Profundidad: | 48 mm |
Profundidad (pulgadas): | 1,89 inch |
Peso neto: | 13,86 g |
Temperatura de almacenamiento, max.: | 40 °C |
Temperatura de almacenamiento, min.: | 10 °C |
Temperatura de almacenamiento: | 10 °C...40 °C |
Temperatura permanete de trabajo, min.: | -50 °C |
Temperatura permanete de trabajo, max.: | 120 °C |
para barra colectora - N: | 10 x 3 mm |
Calibre según 60 947-1: | A2 |
Dimens. caña destornillador: | 0,6 x 3,5 mm |
Dirección de conexión: | oblicuo |
Longitud de desaislado: | 8 mm |
Número de conexiones: | 5 |
Sección de conexión del conductor AWG, min.: | AWG 26 |
Sección de conexión del conductor AWG, máx.: | AWG 12 |
Sección de conexión del conductor, flexible, max.: | 4 mm² |
Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
Sección de embornado, máx.: | 4 mm² |
Sección de embornado, mín.: | 0,13 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.: | 2,5 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.: | 0,5 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.: | 2,5 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.: | 0,5 mm² |
Sección transversal de conductor, núcleo rígido, máx.: | 4 mm² |
Sección transversal de conductor, núcleo rígido, mín.: | 0,5 mm² |
Tipo de conexión: | Conexión directa |
Material: | Wemid |
Color: | Beige oscuro |
Grado inflamabilidad según UL 94: | V-0 |
Sección nominal: | 2,5 mm² |
Tensión nominal: | 400 V |
Intensidad nominal: | 24 A |
Corriente en conductor máximo: | 24 A |
Normas: | IEC 60947-7-1 (-7-2) |
Resistencia de paso según IEC 60947-7-x: | 1,33 mΩ |
Pérdida de potencia según la norma IEC 60947-7-x: | 0,77 W |
Sobretensión de choque nominal: | 4 kV |
Grado de polución: | 3 |
Corriente Gr D (CSA): | 10 A |
Núm. de certificación (CSA): | 154685-1142891 |
Sección máx. del conductor (CSA): | 12 AWG |
Sección mín. del conductor (CSA): | 26 AWG |
Tensión Gr D (CSA): | 300 V |
Corriente Gr B (UR): | 15 A |
Corriente Gr D (UR): | 10 A |
Núm. de certificación (UR): | E60693 |
Sección del conductor Cableado de campo máx. (UR): | 12 AWG |
Sección del conductor Cableado de campo mín. (UR): | 26 AWG |
Sección del conductor Cableado de fábrica máx. (UR): | 12 AWG |
Sección del conductor Cableado de fábrica mín. (UR): | 26 AWG |
Tensión Gr B (UR): | 300 V |
Tensión Gr D (UR): | 300 V |
Función PEN: | No |
Indicación de montaje: | Montaje directo |
Lados abiertos: | derecha |
Tipo de montaje: | enclavado |
Versión a prueba de explosivos: | No |
Versión: | Borne para instalaciones de tres conductores, Conexión directa, Con conexión de tierra, para conexión transversal enchufable, abierto por un extremo |
Tapa final obligatoria: | Sí |
Número de potenciales: | 3 |
Número de pisos: | 2 |
Número de puntos de embornado por piso: | 2 |
Número de potenciales por piso: | 1 |
Pisos internos puenteados: | No |
Conexión PE: | Sí |
Carril: | TS 35 |
Función N: | Sí |
Función PE: | Sí |
Función PEN: | No |
ETIM 6.0: | EC001329 |
ETIM 7.0: | EC001329 |
eClass 9.0: | 27-14-11-25 |
eClass 9.1: | 27-14-11-25 |
eClass 10.0: | 27-14-11-25 |
UNSPSC: | 30-21-18-11 |
ROHS: | Conformidad |
Tipo: | ZDL 2.5 S/N/L/PE |
Código: | 1720800000 |
Versión: | Serie Z, Bornes de varios pisos para instalación, Sección nominal: 2.5 mm², Conexión directa, Beige oscuro, Montaje directo |
GTIN (EAN): | 4008190380373 |
Cantidad: | 50 Pieza |
Anchura: | 5,1 mm |
Anchura (pulgadas): | 0,201 inch |
Altura: | 95 mm |
Altura (pulgadas): | 3,74 inch |
Profundidad: | 48 mm |
Profundidad (pulgadas): | 1,89 inch |
Peso neto: | 13,86 g |
Temperatura de almacenamiento, max.: | 40 °C |
Temperatura de almacenamiento, min.: | 10 °C |
Temperatura de almacenamiento: | 10 °C...40 °C |
Temperatura permanete de trabajo, min.: | -50 °C |
Temperatura permanete de trabajo, max.: | 120 °C |
para barra colectora - N: | 10 x 3 mm |
Calibre según 60 947-1: | A2 |
Dimens. caña destornillador: | 0,6 x 3,5 mm |
Dirección de conexión: | oblicuo |
Longitud de desaislado: | 8 mm |
Número de conexiones: | 5 |
Sección de conexión del conductor AWG, min.: | AWG 26 |
Sección de conexión del conductor AWG, máx.: | AWG 12 |
Sección de conexión del conductor, flexible, max.: | 4 mm² |
Sección de conexión del conductor, flexible, min.: | 0,5 mm² |
Sección de embornado, máx.: | 4 mm² |
Sección de embornado, mín.: | 0,13 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.: | 2,5 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.: | 0,5 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.: | 2,5 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.: | 0,5 mm² |
Sección transversal de conductor, núcleo rígido, máx.: | 4 mm² |
Sección transversal de conductor, núcleo rígido, mín.: | 0,5 mm² |
Tipo de conexión: | Conexión directa |
Material: | Wemid |
Color: | Beige oscuro |
Grado inflamabilidad según UL 94: | V-0 |
Sección nominal: | 2,5 mm² |
Tensión nominal: | 400 V |
Intensidad nominal: | 24 A |
Corriente en conductor máximo: | 24 A |
Normas: | IEC 60947-7-1 (-7-2) |
Resistencia de paso según IEC 60947-7-x: | 1,33 mΩ |
Pérdida de potencia según la norma IEC 60947-7-x: | 0,77 W |
Sobretensión de choque nominal: | 4 kV |
Grado de polución: | 3 |
Corriente Gr D (CSA): | 10 A |
Núm. de certificación (CSA): | 154685-1142891 |
Sección máx. del conductor (CSA): | 12 AWG |
Sección mín. del conductor (CSA): | 26 AWG |
Tensión Gr D (CSA): | 300 V |
Corriente Gr B (UR): | 15 A |
Corriente Gr D (UR): | 10 A |
Núm. de certificación (UR): | E60693 |
Sección del conductor Cableado de campo máx. (UR): | 12 AWG |
Sección del conductor Cableado de campo mín. (UR): | 26 AWG |
Sección del conductor Cableado de fábrica máx. (UR): | 12 AWG |
Sección del conductor Cableado de fábrica mín. (UR): | 26 AWG |
Tensión Gr B (UR): | 300 V |
Tensión Gr D (UR): | 300 V |
Función PEN: | No |
Indicación de montaje: | Montaje directo |
Lados abiertos: | derecha |
Tipo de montaje: | enclavado |
Versión a prueba de explosivos: | No |
Versión: | Borne para instalaciones de tres conductores, Conexión directa, Con conexión de tierra, para conexión transversal enchufable, abierto por un extremo |
Tapa final obligatoria: | Sí |
Número de potenciales: | 3 |
Número de pisos: | 2 |
Número de puntos de embornado por piso: | 2 |
Número de potenciales por piso: | 1 |
Pisos internos puenteados: | No |
Conexión PE: | Sí |
Carril: | TS 35 |
Función N: | Sí |
Función PE: | Sí |
Función PEN: | No |
ETIM 6.0: | EC001329 |
ETIM 7.0: | EC001329 |
eClass 9.0: | 27-14-11-25 |
eClass 9.1: | 27-14-11-25 |
eClass 10.0: | 27-14-11-25 |
UNSPSC: | 30-21-18-11 |
ROHS: | Conformidad |
ECCN: | |
País de origen: | |
EAN: | |
Peso: | 0,014 kg |
Longitud: | 0,00 m |
Anchura: | 0,00 m |
Altura: | 0,00 m |
