Produkt
Weidmueller
9511900000
PCF 5.00/13/135 3.5SN OR BX
Anfrage senden

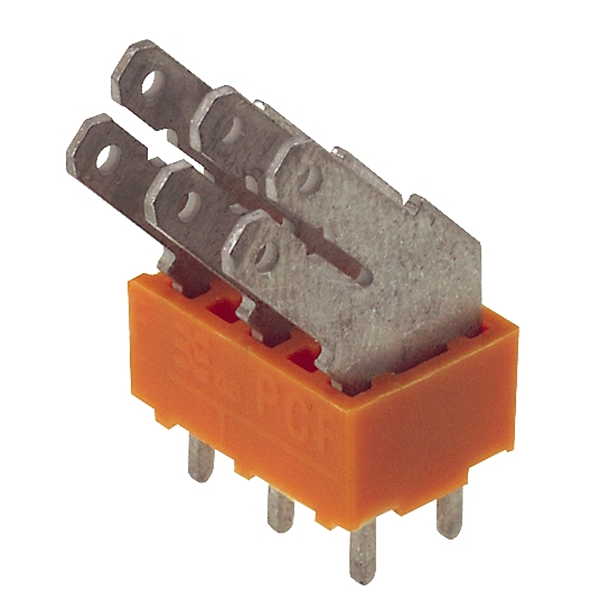

Urheberrecht Bild: Weidmueller
Weidmueller 9511900000
PCF 5.00/13/135 3.5SN OR BX
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | PCF 5.00/13/135 3.5SN OR BX |
| Best.-Nr.: | 9511900000 |
| Ausführung: | Leiterplattenklemme, 5.00 mm, Polzahl: 13, 135°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Flachsteckanschluss, Box |
| GTIN (EAN): | 4008190558055 |
| VPE: | 50 Stück |
| Verpackung: | Box |
| Breite: | 64,8 |
| Breite (inch): | 2,551 inch |
| Höhe: | 21,4 mm |
| Höhe (inch): | 0,843 inch |
| Höhe niedrigstbauend: | 17,9 mm |
| Tiefe: | 9,8 mm |
| Tiefe (inch): | 0,386 inch |
| Nettogewicht: | 14,43 g |
| Produktfamilie: | PCF |
| Leiteranschlusstechnik: | Flachsteckanschluss |
| Montage auf der Leiterplatte: | THT-Lötanschluss |
| Leiterabgangsrichtung: | 135° |
| Raster in mm (P): | 5 mm |
| Raster in Zoll (P): | 0,197 inch |
| Polzahl: | 13 |
| Kundenseitig anreihbar: | Nein |
| Anzahl Reihen: | 1 |
| Lötstiftlänge (l): | 3,5 mm |
| Lötstift-Abmessungen: | 0,8 x 1,0 mm |
| Bestückungsloch-Durchmesser (D): | 1,3 mm |
| Bestückungsloch-Durchmesser Toleranz (D): | + 0,1 mm |
| Anzahl Lötstifte pro Pol: | 2 |
| L1 in mm: | 60 mm |
| L1 in Zoll: | 2,362 inch |
| Berührungsschutz nach DIN VDE 0470: | IP 00 |
| Durchgangswiderstand: | 1,20 mΩ |
| Isolierstoff: | PA |
| Farbe: | orange |
| Farbtabelle (ähnlich): | RAL 2000 |
| Isolierstoffgruppe: | I |
| Kriechstromfestigkeit (CTI): | ≥ 600 |
| Brennbarkeitsklasse nach UL 94: | V-2 |
| Kontaktmaterial: | CuSn |
| Kontaktoberfläche: | verzinnt |
| Schichtaufbau - Lötanschluss: | 1.5...3 µm Ni / 5...7 µm Sn |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 100 °C |
| Temperaturbereich Montage, min.: | -25 °C |
| Temperaturbereich Montage, max.: | 100 °C |
| Hinweistext: | Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen., Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 24 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 21 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 24 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C): | 18 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 630 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 4 kV |
| Kurzzeitstromfestigkeit: | 3 x 1s mit 192 A |
| Zertifikat-Nr. (CSA): | 12400-282 |
| Nennspannung (Use group B / CSA): | 150 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 15 A |
| Nennstrom (Use group D / CSA): | 10 A |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Nennspannung (Use group B / UL 1059): | 150 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 15 A |
| Nennstrom (Use group D / UL 1059): | 10 A |
| Verpackung: | Box |
| VPE Länge: | 1 mm |
| VPE Breite: | 1 mm |
| VPE Höhe: | 1 mm |
| ETIM 6.0: | EC002643 |
| ETIM 7.0: | EC002643 |
| eClass 9.0: | 27-44-04-01 |
| eClass 9.1: | 27-44-04-01 |
| eClass 10.0: | 27-44-04-01 |
| UNSPSC: | 30-21-18-01 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
| Typ: | PCF 5.00/13/135 3.5SN OR BX |
| Best.-Nr.: | 9511900000 |
| Ausführung: | Leiterplattenklemme, 5.00 mm, Polzahl: 13, 135°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Flachsteckanschluss, Box |
| GTIN (EAN): | 4008190558055 |
| VPE: | 50 Stück |
| Verpackung: | Box |
| Breite: | 64,8 |
| Breite (inch): | 2,551 inch |
| Höhe: | 21,4 mm |
| Höhe (inch): | 0,843 inch |
| Höhe niedrigstbauend: | 17,9 mm |
| Tiefe: | 9,8 mm |
| Tiefe (inch): | 0,386 inch |
| Nettogewicht: | 14,43 g |
| Produktfamilie: | PCF |
| Leiteranschlusstechnik: | Flachsteckanschluss |
| Montage auf der Leiterplatte: | THT-Lötanschluss |
| Leiterabgangsrichtung: | 135° |
| Raster in mm (P): | 5 mm |
| Raster in Zoll (P): | 0,197 inch |
| Polzahl: | 13 |
| Kundenseitig anreihbar: | Nein |
| Anzahl Reihen: | 1 |
| Lötstiftlänge (l): | 3,5 mm |
| Lötstift-Abmessungen: | 0,8 x 1,0 mm |
| Bestückungsloch-Durchmesser (D): | 1,3 mm |
| Bestückungsloch-Durchmesser Toleranz (D): | + 0,1 mm |
| Anzahl Lötstifte pro Pol: | 2 |
| L1 in mm: | 60 mm |
| L1 in Zoll: | 2,362 inch |
| Berührungsschutz nach DIN VDE 0470: | IP 00 |
| Durchgangswiderstand: | 1,20 mΩ |
| Isolierstoff: | PA |
| Farbe: | orange |
| Farbtabelle (ähnlich): | RAL 2000 |
| Isolierstoffgruppe: | I |
| Kriechstromfestigkeit (CTI): | ≥ 600 |
| Brennbarkeitsklasse nach UL 94: | V-2 |
| Kontaktmaterial: | CuSn |
| Kontaktoberfläche: | verzinnt |
| Schichtaufbau - Lötanschluss: | 1.5...3 µm Ni / 5...7 µm Sn |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 100 °C |
| Temperaturbereich Montage, min.: | -25 °C |
| Temperaturbereich Montage, max.: | 100 °C |
| Hinweistext: | Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen., Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 24 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 21 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 24 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C): | 18 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 630 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 4 kV |
| Kurzzeitstromfestigkeit: | 3 x 1s mit 192 A |
| Zertifikat-Nr. (CSA): | 12400-282 |
| Nennspannung (Use group B / CSA): | 150 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 15 A |
| Nennstrom (Use group D / CSA): | 10 A |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Nennspannung (Use group B / UL 1059): | 150 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 15 A |
| Nennstrom (Use group D / UL 1059): | 10 A |
| Verpackung: | Box |
| VPE Länge: | 1 mm |
| VPE Breite: | 1 mm |
| VPE Höhe: | 1 mm |
| ETIM 6.0: | EC002643 |
| ETIM 7.0: | EC002643 |
| eClass 9.0: | 27-44-04-01 |
| eClass 9.1: | 27-44-04-01 |
| eClass 10.0: | 27-44-04-01 |
| UNSPSC: | 30-21-18-01 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,014 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
