Produkt
Weidmueller
8951390000
CP M SNT3 120W 24V 5A
Anfrage senden

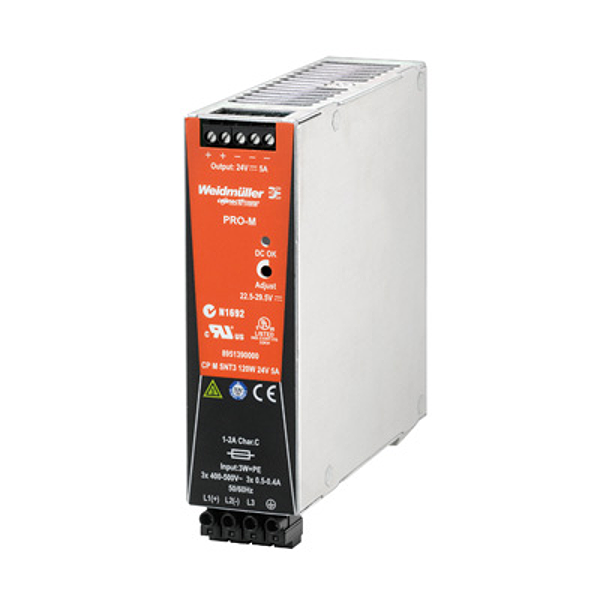

Urheberrecht Bild: Weidmueller
Weidmueller 8951390000
CP M SNT3 120W 24V 5A
1478170000
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2016-06-30 |
| Typ: | CP M SNT3 120W 24V 5A |
| Best.-Nr.: | 8951390000 |
| Ausführung: | Stromversorgung, Schaltnetzgerät, 24 V |
| GTIN (EAN): | 4032248742608 |
| VPE: | 1 Stück |
| Breite: | 40 mm |
| Breite (inch): | 1,575 inch |
| Höhe: | 130 mm |
| Höhe (inch): | 5,118 inch |
| Tiefe: | 125 mm |
| Tiefe (inch): | 4,921 inch |
| Nettogewicht: | 814 g |
| Betriebstemperatur, max.: | 70 °C |
| Betriebstemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 85 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | -25 °C...70 °C |
| Lagertemperatur: | -40 °C...85 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Zertifikat-Nr. (cURus): | E255651 |
| Anschlusstechnik: | Schraubanschluss |
| Eingangssicherung: | Ja |
| Eingangssicherung (intern): | Ja |
| Eingangsspannungsbereich AC: | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| Eingangsspannungsbereich DC: | 450...800 V DC (max. 500 V DC nach UL508) |
| Einschaltstrom: | max. 50 A |
| Frequenzbereich AC: | 47...63 Hz |
| Leiteranschlusstechnik: | Schraubanschluss |
| Nenneingangsspannung: | 3 x 400...3 x 500 V AC (Weitbereichseingang) |
| Stromaufnahme AC: | 0,28 A @ 3 x 500 V AC / 0,3 A @ 3 x 400 V AC |
| Stromaufnahme DC: | 0,18 A @ 800 V DC / 0,3 A @ 450 V DC |
| Ausgangsleistung: | 120 W |
| Ausgangsspannung: | 24 V |
| Ausgangsspannung: | 22.5...29.5 V (einstellbar über Potentiometer in der Front) |
| Ausgangsspannungsart: | DC |
| Ausgangsstrom: | 5 A |
| Dauerausgangsstrom @ UNenn: | 6,0 A @ 45 °C, 5,3 A @ 55 °C, 3,8 A @ 70 °C |
| Leistungsreserve @ UNenn: | 6 A für 1 min, ED = 5 % |
| Leiteranschlusstechnik: | Schraubanschluss |
| Nennausgangsspannung: | 24 V DC ± 1 % |
| Nennausgangsstrom @ UNenn: | 5 A @ 60 °C |
| Parallelschaltbarkeit: | ja, max. 5 |
| Überlastschutz: | Ja |
| Betriebstemperatur: | -25 °C...70 °C |
| Einbaulage, Montagehinweis: | waagerecht auf Tragschiene TS 35, oben und unten 50 mm Abstand für freie Luftzufuhr, ohne Abstand anreihbar |
| Gehäuseausführung: | Metall, korrosionsbeständig |
| Kurzschlussschutz: | Ja |
| Leistungsfaktor (ca.): | > 0,55 @ 3 x 500 V AC / > 0,65 @ 3 x 400 V AC |
| MTBF: | > 500.000 h nach IEC 61709 (SN29500) |
| Netzausfallüberbrückung @ INenn: | > 50 ms @ 3 x 500 V AC / > 20 ms @ 3 x 400 V AC |
| Schutz gegen Rückspannungen von der Last: | 30…35 V DC |
| Schutzart: | IP20 |
| Signalisierung: | Betrieb, LED grün |
| Wirkungsgrad: | 89 % @ 3 x 500 V AC / 90 % @ 3 x 400 V AC |
| Übertemperaturschutz: | Ja |
| Ausgangsstrom: | 5 A |
| Begrenzung von Netzoberschwingungsströmen: | Gemäß EN 61000-3-2 |
| Störabstrahlung nach EN55032: | Klasse B |
| Störfestigkeitsprüfung nach: | EN61000-4-2 (ESD)|EN61000-4-3 and EN61000-4-8 (fields)|EN61000-4-4 (burst)|EN61000-4-5 (surge)|EN61000-4-6 (conducted)|EN61000-4-11 (dips) |
| Festigkeit gegen Schock IEC 60068-2-27: | 30g in allen Richtungen |
| Galvanische Trennung Ausgang-Erde: | 0,5 kV |
| Galvanische Trennung Eingang-Ausgang: | 3 kV |
| Galvanische Trennung Eingang-Erde: | 2 kV |
| Isolationsspannung: | 3 kV Eingang/Ausgang; 2 kV Eingang/Erde; 0,5 kV Ausgang/Erde |
| Schutzklasse: | I, mit PE-Anschluss |
| Verschmutzungsgrad: | 2 |
| Ausrüstung mit elektronischen Betriebsmitteln: | nach EN50178 / VDE0160 |
| Elektrische Ausrüstung von Maschinen: | nach EN60204 |
| Schutz gegen gefährliche Körperströme: | nach VDE0106-101 |
| Schutzkleinspannung: | SELV gemäß EN60950, PELV gemäß EN60204 |
| Sichere Trennung / Schutz gegen elektrischen Schlag: | VDE0100-410 / nach DIN57100-410 |
| Sicherheitstransformatoren für Schaltnetzgeräte: | Gemäß EN 61558-2-16 |
| Anzahl Klemmen: | 5 (++ / ---) |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Leiteranschlussquerschnitt, AWG/kcmil , max.: | 12 |
| Leiteranschlussquerschnitt, AWG/kcmil , min.: | 26 |
| Leiteranschlussquerschnitt, flexibel , max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, flexibel , min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, starr , max.: | 6 mm² |
| Leiteranschlussquerschnitt, starr , min.: | 0,5 mm² |
| Anschlusstechnik: | Schraubanschluss |
| Anzahl Klemmen: | 4 für L1/L2/L3/PE |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Leiteranschlussquerschnitt, AWG/kcmil , max.: | 12 |
| Leiteranschlussquerschnitt, AWG/kcmil , min.: | 28 |
| Leiteranschlussquerschnitt, flexibel , max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, flexibel , min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, starr , max.: | 4 mm² |
| Leiteranschlussquerschnitt, starr , min.: | 0,08 mm² |
| Zertifikat-Nr. (cULus): | E258476 |
| Zertifikat-Nr. (cURus): | E255651 |
| ETIM 6.0: | EC002540 |
| ETIM 7.0: | EC002540 |
| eClass 9.0: | 27-04-07-01 |
| eClass 9.1: | 27-04-07-01 |
| eClass 10.0: | 27-04-07-01 |
| ROHS: | Konform |
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2016-06-30 |
| Typ: | CP M SNT3 120W 24V 5A |
| Best.-Nr.: | 8951390000 |
| Ausführung: | Stromversorgung, Schaltnetzgerät, 24 V |
| GTIN (EAN): | 4032248742608 |
| VPE: | 1 Stück |
| Breite: | 40 mm |
| Breite (inch): | 1,575 inch |
| Höhe: | 130 mm |
| Höhe (inch): | 5,118 inch |
| Tiefe: | 125 mm |
| Tiefe (inch): | 4,921 inch |
| Nettogewicht: | 814 g |
| Betriebstemperatur, max.: | 70 °C |
| Betriebstemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 85 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | -25 °C...70 °C |
| Lagertemperatur: | -40 °C...85 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Zertifikat-Nr. (cURus): | E255651 |
| Anschlusstechnik: | Schraubanschluss |
| Eingangssicherung: | Ja |
| Eingangssicherung (intern): | Ja |
| Eingangsspannungsbereich AC: | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| Eingangsspannungsbereich DC: | 450...800 V DC (max. 500 V DC nach UL508) |
| Einschaltstrom: | max. 50 A |
| Frequenzbereich AC: | 47...63 Hz |
| Leiteranschlusstechnik: | Schraubanschluss |
| Nenneingangsspannung: | 3 x 400...3 x 500 V AC (Weitbereichseingang) |
| Stromaufnahme AC: | 0,28 A @ 3 x 500 V AC / 0,3 A @ 3 x 400 V AC |
| Stromaufnahme DC: | 0,18 A @ 800 V DC / 0,3 A @ 450 V DC |
| Ausgangsleistung: | 120 W |
| Ausgangsspannung: | 24 V |
| Ausgangsspannung: | 22.5...29.5 V (einstellbar über Potentiometer in der Front) |
| Ausgangsspannungsart: | DC |
| Ausgangsstrom: | 5 A |
| Dauerausgangsstrom @ UNenn: | 6,0 A @ 45 °C, 5,3 A @ 55 °C, 3,8 A @ 70 °C |
| Leistungsreserve @ UNenn: | 6 A für 1 min, ED = 5 % |
| Leiteranschlusstechnik: | Schraubanschluss |
| Nennausgangsspannung: | 24 V DC ± 1 % |
| Nennausgangsstrom @ UNenn: | 5 A @ 60 °C |
| Parallelschaltbarkeit: | ja, max. 5 |
| Überlastschutz: | Ja |
| Betriebstemperatur: | -25 °C...70 °C |
| Einbaulage, Montagehinweis: | waagerecht auf Tragschiene TS 35, oben und unten 50 mm Abstand für freie Luftzufuhr, ohne Abstand anreihbar |
| Gehäuseausführung: | Metall, korrosionsbeständig |
| Kurzschlussschutz: | Ja |
| Leistungsfaktor (ca.): | > 0,55 @ 3 x 500 V AC / > 0,65 @ 3 x 400 V AC |
| MTBF: | > 500.000 h nach IEC 61709 (SN29500) |
| Netzausfallüberbrückung @ INenn: | > 50 ms @ 3 x 500 V AC / > 20 ms @ 3 x 400 V AC |
| Schutz gegen Rückspannungen von der Last: | 30…35 V DC |
| Schutzart: | IP20 |
| Signalisierung: | Betrieb, LED grün |
| Wirkungsgrad: | 89 % @ 3 x 500 V AC / 90 % @ 3 x 400 V AC |
| Übertemperaturschutz: | Ja |
| Ausgangsstrom: | 5 A |
| Begrenzung von Netzoberschwingungsströmen: | Gemäß EN 61000-3-2 |
| Störabstrahlung nach EN55032: | Klasse B |
| Störfestigkeitsprüfung nach: | EN61000-4-2 (ESD)|EN61000-4-3 and EN61000-4-8 (fields)|EN61000-4-4 (burst)|EN61000-4-5 (surge)|EN61000-4-6 (conducted)|EN61000-4-11 (dips) |
| Festigkeit gegen Schock IEC 60068-2-27: | 30g in allen Richtungen |
| Galvanische Trennung Ausgang-Erde: | 0,5 kV |
| Galvanische Trennung Eingang-Ausgang: | 3 kV |
| Galvanische Trennung Eingang-Erde: | 2 kV |
| Isolationsspannung: | 3 kV Eingang/Ausgang; 2 kV Eingang/Erde; 0,5 kV Ausgang/Erde |
| Schutzklasse: | I, mit PE-Anschluss |
| Verschmutzungsgrad: | 2 |
| Ausrüstung mit elektronischen Betriebsmitteln: | nach EN50178 / VDE0160 |
| Elektrische Ausrüstung von Maschinen: | nach EN60204 |
| Schutz gegen gefährliche Körperströme: | nach VDE0106-101 |
| Schutzkleinspannung: | SELV gemäß EN60950, PELV gemäß EN60204 |
| Sichere Trennung / Schutz gegen elektrischen Schlag: | VDE0100-410 / nach DIN57100-410 |
| Sicherheitstransformatoren für Schaltnetzgeräte: | Gemäß EN 61558-2-16 |
| Anzahl Klemmen: | 5 (++ / ---) |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Leiteranschlussquerschnitt, AWG/kcmil , max.: | 12 |
| Leiteranschlussquerschnitt, AWG/kcmil , min.: | 26 |
| Leiteranschlussquerschnitt, flexibel , max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, flexibel , min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, starr , max.: | 6 mm² |
| Leiteranschlussquerschnitt, starr , min.: | 0,5 mm² |
| Anschlusstechnik: | Schraubanschluss |
| Anzahl Klemmen: | 4 für L1/L2/L3/PE |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Leiteranschlussquerschnitt, AWG/kcmil , max.: | 12 |
| Leiteranschlussquerschnitt, AWG/kcmil , min.: | 28 |
| Leiteranschlussquerschnitt, flexibel , max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, flexibel , min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, starr , max.: | 4 mm² |
| Leiteranschlussquerschnitt, starr , min.: | 0,08 mm² |
| Zertifikat-Nr. (cULus): | E258476 |
| Zertifikat-Nr. (cURus): | E255651 |
| ETIM 6.0: | EC002540 |
| ETIM 7.0: | EC002540 |
| eClass 9.0: | 27-04-07-01 |
| eClass 9.1: | 27-04-07-01 |
| eClass 10.0: | 27-04-07-01 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | 4032248742608 |
| Gewicht: | 0,00 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
