Produkt
Weidmueller
8365980000
MCZ R 24VDC
Anfrage senden

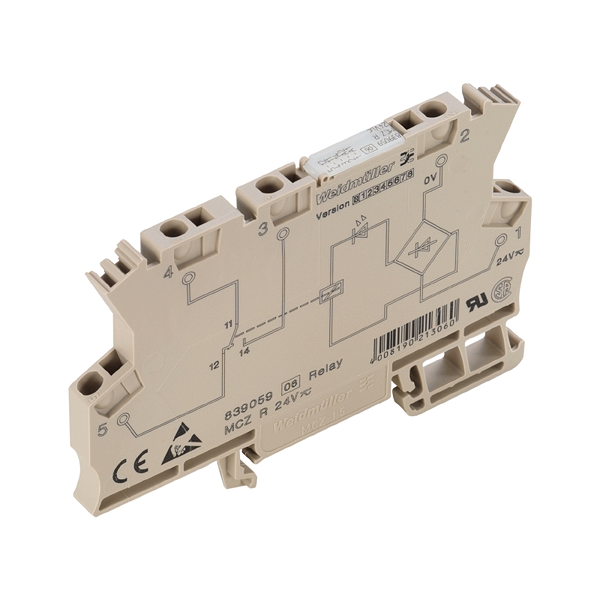

Urheberrecht Bild: Weidmueller
Weidmueller 8365980000
MCZ R 24VDC
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | MCZ R 24VDC |
| Best.-Nr.: | 8365980000 |
| Ausführung: | MCZ-SERIES, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 24 V DC ±20 %, Dauerstrom: 6 A, Zugfederanschluss |
| GTIN (EAN): | 4008190387839 |
| VPE: | 10 Stück |
| Breite: | 6,1 mm |
| Breite (inch): | 0,24 inch |
| Höhe: | 91 mm |
| Höhe (inch): | 3,583 inch |
| Tiefe: | 63,2 mm |
| Tiefe (inch): | 2,488 inch |
| Nettogewicht: | 23,4 g |
| Betriebstemperatur, max.: | 50 °C |
| Betriebstemperatur, min.: | -25 °C |
| Feuchtigkeit: | 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| Lagertemperatur, max.: | 60 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | -25 °C...50 °C |
| Lagertemperatur: | -40 °C...60 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Zertifikat-Nr. (cURus): | E141197 |
| Nennsteuerspannung: | 24 V DC ± 20 % |
| Nennstrom DC: | 6,3 mA |
| Nennleistung: | 156 mW |
| Ansprech-/Abfallspannung typ.: | 19 V / 4 V DC |
| Statusanzeige: | LED grün |
| Schutzschaltung: | Freilaufdiode, Verpolungsschutz |
| Nennschaltspannung: | 250 V AC |
| Schaltspannung AC, max.: | 250 V |
| Schaltspannung DC, max.: | 250 V |
| Dauerstrom: | 6 A |
| Einschaltstrom: | 6 A |
| Schaltleistung AC (ohmsch), max.: | 1500 VA |
| Schaltleistung DC (ohmsch), max.: | 144 W @ 24 V |
| Einschaltverzögerung: | < 5 ms |
| Ausschaltverzögerung: | < 15 ms |
| min. Schaltleistung: | 1 mA @ 24 V, 10 mA @ 10 V, 100 mA @ 5 V |
| max. Schaltfrequenz bei Nennlast: | 0,1 Hz |
| Kontaktausführung: | 1 Wechsler (AgSnO) |
| Tragschiene: | TS 35 |
| Prüftaste: | Nein |
| Mechanische Schaltstellungsanzeige: | Nein |
| Offene Seiten: | rechts |
| Farbe: | beige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Bemessungsspannung: | 300 V |
| Überspannungskategorie: | III |
| Verschmutzungsgrad: | 2 |
| Schutzart: | IP20 |
| Kriech- und Luftstrecke Eingang - Ausgang: | ≥ 5,5 mm |
| Kriech- und Luftstrecke zwischen den Kontakten: | 5,5 mm |
| Stehstoßspannung: | 4 kV (1,2/50 µs) |
| Normen: | DIN EN 50178, UL508 |
| Zertifikat-Nr. (CSA): | 154685-1198742 |
| Zertifikat-Nr. (DNVGL): | TAE00003BK |
| Zertifikat-Nr. (GERMLLOYD): | TAE00003BK |
| Zertifikat-Nr. (cURus): | E141197 |
| Leiteranschlusstechnik: | Zugfederanschluss |
| Abisolierlänge Bemessungsanschluss: | 8 mm |
| Klemmbereich, Bemessungsanschluss: | 1,5 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmbereich, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG): | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG): | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: | 1,5 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Produkthinweis: | Die Leitungslängen dürfen 30 m nicht überschreiten. |
| ETIM 6.0: | EC001437 |
| ETIM 7.0: | EC001437 |
| eClass 9.0: | 27-37-16-01 |
| eClass 9.1: | 27-37-16-01 |
| eClass 10.0: | 27-37-16-01 |
| UNSPSC: | 30-21-19-17 |
| ROHS: | Konform |
| Typ: | MCZ R 24VDC |
| Best.-Nr.: | 8365980000 |
| Ausführung: | MCZ-SERIES, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 24 V DC ±20 %, Dauerstrom: 6 A, Zugfederanschluss |
| GTIN (EAN): | 4008190387839 |
| VPE: | 10 Stück |
| Breite: | 6,1 mm |
| Breite (inch): | 0,24 inch |
| Höhe: | 91 mm |
| Höhe (inch): | 3,583 inch |
| Tiefe: | 63,2 mm |
| Tiefe (inch): | 2,488 inch |
| Nettogewicht: | 23,4 g |
| Betriebstemperatur, max.: | 50 °C |
| Betriebstemperatur, min.: | -25 °C |
| Feuchtigkeit: | 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| Lagertemperatur, max.: | 60 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | -25 °C...50 °C |
| Lagertemperatur: | -40 °C...60 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Zertifikat-Nr. (cURus): | E141197 |
| Nennsteuerspannung: | 24 V DC ± 20 % |
| Nennstrom DC: | 6,3 mA |
| Nennleistung: | 156 mW |
| Ansprech-/Abfallspannung typ.: | 19 V / 4 V DC |
| Statusanzeige: | LED grün |
| Schutzschaltung: | Freilaufdiode, Verpolungsschutz |
| Nennschaltspannung: | 250 V AC |
| Schaltspannung AC, max.: | 250 V |
| Schaltspannung DC, max.: | 250 V |
| Dauerstrom: | 6 A |
| Einschaltstrom: | 6 A |
| Schaltleistung AC (ohmsch), max.: | 1500 VA |
| Schaltleistung DC (ohmsch), max.: | 144 W @ 24 V |
| Einschaltverzögerung: | < 5 ms |
| Ausschaltverzögerung: | < 15 ms |
| min. Schaltleistung: | 1 mA @ 24 V, 10 mA @ 10 V, 100 mA @ 5 V |
| max. Schaltfrequenz bei Nennlast: | 0,1 Hz |
| Kontaktausführung: | 1 Wechsler (AgSnO) |
| Tragschiene: | TS 35 |
| Prüftaste: | Nein |
| Mechanische Schaltstellungsanzeige: | Nein |
| Offene Seiten: | rechts |
| Farbe: | beige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Bemessungsspannung: | 300 V |
| Überspannungskategorie: | III |
| Verschmutzungsgrad: | 2 |
| Schutzart: | IP20 |
| Kriech- und Luftstrecke Eingang - Ausgang: | ≥ 5,5 mm |
| Kriech- und Luftstrecke zwischen den Kontakten: | 5,5 mm |
| Stehstoßspannung: | 4 kV (1,2/50 µs) |
| Normen: | DIN EN 50178, UL508 |
| Zertifikat-Nr. (CSA): | 154685-1198742 |
| Zertifikat-Nr. (DNVGL): | TAE00003BK |
| Zertifikat-Nr. (GERMLLOYD): | TAE00003BK |
| Zertifikat-Nr. (cURus): | E141197 |
| Leiteranschlusstechnik: | Zugfederanschluss |
| Abisolierlänge Bemessungsanschluss: | 8 mm |
| Klemmbereich, Bemessungsanschluss: | 1,5 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmbereich, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG): | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG): | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: | 1,5 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Produkthinweis: | Die Leitungslängen dürfen 30 m nicht überschreiten. |
| ETIM 6.0: | EC001437 |
| ETIM 7.0: | EC001437 |
| eClass 9.0: | 27-37-16-01 |
| eClass 9.1: | 27-37-16-01 |
| eClass 10.0: | 27-37-16-01 |
| UNSPSC: | 30-21-19-17 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,029 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
