2482290000

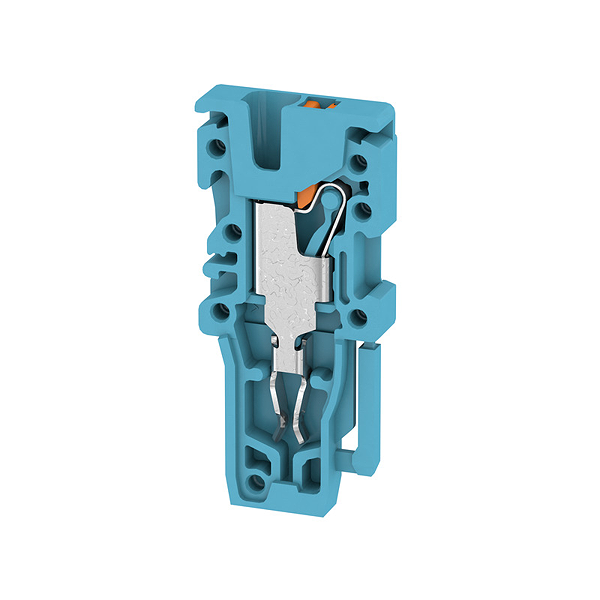

APG 1.5 MI BL
Typ: | APG 1.5 MI BL |
Best.-Nr.: | 2482290000 |
Ausführung: | Stecker, 1.5 mm², 500, 17.5 A, blau |
GTIN (EAN): | 4050118494327 |
VPE: | 50 Stück |
Breite: | 3,5 mm |
Breite (inch): | 0,138 inch |
Höhe: | 14 mm |
Höhe (inch): | 0,551 inch |
Tiefe: | 31,15 mm |
Tiefe (inch): | 1,226 inch |
Nettogewicht: | 1,146 g |
Lagertemperatur, max.: | 40 °C |
Lagertemperatur, min.: | 10 °C |
Lagertemperatur: | 10 °C...40 °C |
Dauergebrauchstemperatur, min.: | -60 °C |
Dauergebrauchstemperatur, max.: | 130 °C |
Bemessungsquerschnitt: | 1,5 mm² |
Bemessungsspannung: | 500 |
Nennstrom: | 17,5 A |
Strom bei max. Leiter: | 17,5 A |
Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
Leiterquerschnitt max (CSA): | 14 AWG |
Leiterquerschnitt min (CSA): | 26 AWG |
Spannung Gr B (CSA): | 300 V |
Spannung Gr C (CSA): | 300 V |
Spannung Gr D (CSA): | 600 V |
Strom Gr B (CSA): | 13 A |
Strom Gr C (CSA): | 13 A |
Strom Gr D (CSA): | 5 A |
Zertifikat-Nr. (CSA): | 200039-70089609 |
Leitergr. Factory wiring max (cURus): | 14 AWG |
Leitergr. Factory wiring min (cURus): | 26 AWG |
Leitergr. Field wiring max (cURus): | 14 AWG |
Leitergr. Field wiring min (cURus): | 26 AWG |
Spannung Gr B (cURus): | 300 V |
Spannung Gr C (cURus): | 300 V |
Spannung Gr D (cURus): | 600 V |
Strom Gr B (cURus): | 13 A |
Strom Gr C (cURus): | 13 A |
Strom Gr D (cURus): | 5 A |
Zertifikat-Nr. (cURus): | E60693 |
Abisolierlänge: | 10 mm |
Anschlussart: | PUSH IN |
Anschlussrichtung: | oben |
Anzahl Anschlüsse: | 1 |
Klemmbereich, max.: | 1,5 mm² |
Klemmbereich, min.: | 0,14 mm² |
Klingenmaß: | 0,4 x 2,0 mm |
Lehrdorn nach 60 947-1: | A1 |
Leiteranschlussquerschnitt AWG, max.: | AWG 14 |
Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
Leiteranschlussquerschnitt, mehrdrähtig, max.: | 1,5 mm² |
Werkstoff: | Wemid |
Farbe: | blau |
Brennbarkeitsklasse nach UL 94: | V-0 |
ETIM 6.0: | EC002848 |
ETIM 7.0: | EC002848 |
eClass 9.0: | 27-14-11-92 |
eClass 9.1: | 27-14-11-92 |
eClass 10.0: | 27-14-11-92 |
ROHS: | Konform |
Typ: | APG 1.5 MI BL |
Best.-Nr.: | 2482290000 |
Ausführung: | Stecker, 1.5 mm², 500, 17.5 A, blau |
GTIN (EAN): | 4050118494327 |
VPE: | 50 Stück |
Breite: | 3,5 mm |
Breite (inch): | 0,138 inch |
Höhe: | 14 mm |
Höhe (inch): | 0,551 inch |
Tiefe: | 31,15 mm |
Tiefe (inch): | 1,226 inch |
Nettogewicht: | 1,146 g |
Lagertemperatur, max.: | 40 °C |
Lagertemperatur, min.: | 10 °C |
Lagertemperatur: | 10 °C...40 °C |
Dauergebrauchstemperatur, min.: | -60 °C |
Dauergebrauchstemperatur, max.: | 130 °C |
Bemessungsquerschnitt: | 1,5 mm² |
Bemessungsspannung: | 500 |
Nennstrom: | 17,5 A |
Strom bei max. Leiter: | 17,5 A |
Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
Leiterquerschnitt max (CSA): | 14 AWG |
Leiterquerschnitt min (CSA): | 26 AWG |
Spannung Gr B (CSA): | 300 V |
Spannung Gr C (CSA): | 300 V |
Spannung Gr D (CSA): | 600 V |
Strom Gr B (CSA): | 13 A |
Strom Gr C (CSA): | 13 A |
Strom Gr D (CSA): | 5 A |
Zertifikat-Nr. (CSA): | 200039-70089609 |
Leitergr. Factory wiring max (cURus): | 14 AWG |
Leitergr. Factory wiring min (cURus): | 26 AWG |
Leitergr. Field wiring max (cURus): | 14 AWG |
Leitergr. Field wiring min (cURus): | 26 AWG |
Spannung Gr B (cURus): | 300 V |
Spannung Gr C (cURus): | 300 V |
Spannung Gr D (cURus): | 600 V |
Strom Gr B (cURus): | 13 A |
Strom Gr C (cURus): | 13 A |
Strom Gr D (cURus): | 5 A |
Zertifikat-Nr. (cURus): | E60693 |
Abisolierlänge: | 10 mm |
Anschlussart: | PUSH IN |
Anschlussrichtung: | oben |
Anzahl Anschlüsse: | 1 |
Klemmbereich, max.: | 1,5 mm² |
Klemmbereich, min.: | 0,14 mm² |
Klingenmaß: | 0,4 x 2,0 mm |
Lehrdorn nach 60 947-1: | A1 |
Leiteranschlussquerschnitt AWG, max.: | AWG 14 |
Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
Leiteranschlussquerschnitt, mehrdrähtig, max.: | 1,5 mm² |
Werkstoff: | Wemid |
Farbe: | blau |
Brennbarkeitsklasse nach UL 94: | V-0 |
ETIM 6.0: | EC002848 |
ETIM 7.0: | EC002848 |
eClass 9.0: | 27-14-11-92 |
eClass 9.1: | 27-14-11-92 |
eClass 10.0: | 27-14-11-92 |
ROHS: | Konform |
