Produkt
Weidmueller
2469360000
WSI 25 10X85 1.5KV
Anfrage senden

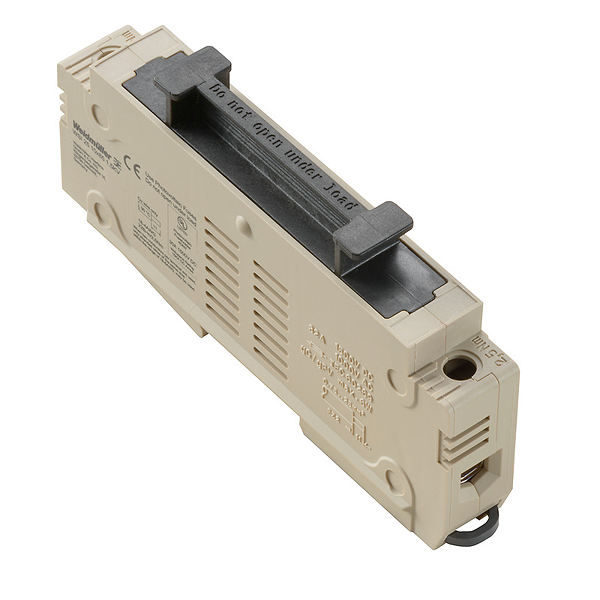

Urheberrecht Bild: Weidmueller
Weidmueller 2469360000
WSI 25 10X85 1.5KV
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WSI 25 10X85 1.5KV |
| Best.-Nr.: | 2469360000 |
| Ausführung: | W-Reihe, Sicherungs-Reihenklemme, Bemessungsquerschnitt: 25 mm², Schraubanschluss, TS 35 |
| GTIN (EAN): | 4050118517965 |
| VPE: | 5 Stück |
| Breite: | 22,5 mm |
| Breite (inch): | 0,886 inch |
| Höhe: | 130 mm |
| Höhe (inch): | 5,118 inch |
| Tiefe: | 65 mm |
| Tiefe (inch): | 2,559 inch |
| Nettogewicht: | 0,01 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 125 °C |
| Bemessungsquerschnitt: | 25 mm² |
| Bemessungsspannung: | 1.500 V |
| Bemessungsspannung zur Nachbarklemme: | 1.500 V |
| Bemessungsspannung AC: | 1.000 V AC |
| Bemessungsspannung DC: | 1.500 V DC |
| Nennstrom: | 32 A |
| Strom bei max. Leiter: | 32 A |
| Normen: | IEC 60269-6 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,32 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 3,23 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Zertifikat-Nr. (UL): | E355388 |
| Abisolierlänge: | 11 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 2,5 Nm |
| Anzugsdrehmoment, min.: | 2 Nm |
| Klemmbereich, max.: | 25 mm² |
| Klemmbereich, min.: | 0,75 mm² |
| Klemmschraube: | M 5 |
| Klingenmaß: | Gr. PZ2 |
| Lehrdorn nach 60 947-1: | A7 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 4 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 18 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,75 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,75 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Anzeige: | ohne LED |
| Sicherungseinsatz: | max. 6,0 W für 10x85, 14x85 gPV |
| Sicherungshalter (Einsatzträger): | steckbar |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | PA |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Befestigungsart: | gerastet |
| Einbauhinweis: | TS 35 |
| Montageart: | gerastet |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Nein |
| mit Rastzapfen: | Nein |
| rastbar: | Nein |
| Produkthinweis: | Stoßspannung bis 12kV getestet. |
| ETIM 6.0: | EC000899 |
| ETIM 7.0: | EC000899 |
| eClass 9.0: | 27-14-11-16 |
| eClass 9.1: | 27-14-11-16 |
| eClass 10.0: | 27-14-11-16 |
| ROHS: | Konform |
| Typ: | WSI 25 10X85 1.5KV |
| Best.-Nr.: | 2469360000 |
| Ausführung: | W-Reihe, Sicherungs-Reihenklemme, Bemessungsquerschnitt: 25 mm², Schraubanschluss, TS 35 |
| GTIN (EAN): | 4050118517965 |
| VPE: | 5 Stück |
| Breite: | 22,5 mm |
| Breite (inch): | 0,886 inch |
| Höhe: | 130 mm |
| Höhe (inch): | 5,118 inch |
| Tiefe: | 65 mm |
| Tiefe (inch): | 2,559 inch |
| Nettogewicht: | 0,01 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 125 °C |
| Bemessungsquerschnitt: | 25 mm² |
| Bemessungsspannung: | 1.500 V |
| Bemessungsspannung zur Nachbarklemme: | 1.500 V |
| Bemessungsspannung AC: | 1.000 V AC |
| Bemessungsspannung DC: | 1.500 V DC |
| Nennstrom: | 32 A |
| Strom bei max. Leiter: | 32 A |
| Normen: | IEC 60269-6 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,32 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 3,23 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Zertifikat-Nr. (UL): | E355388 |
| Abisolierlänge: | 11 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 2,5 Nm |
| Anzugsdrehmoment, min.: | 2 Nm |
| Klemmbereich, max.: | 25 mm² |
| Klemmbereich, min.: | 0,75 mm² |
| Klemmschraube: | M 5 |
| Klingenmaß: | Gr. PZ2 |
| Lehrdorn nach 60 947-1: | A7 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 4 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 18 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,75 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,75 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Anzeige: | ohne LED |
| Sicherungseinsatz: | max. 6,0 W für 10x85, 14x85 gPV |
| Sicherungshalter (Einsatzträger): | steckbar |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | PA |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Befestigungsart: | gerastet |
| Einbauhinweis: | TS 35 |
| Montageart: | gerastet |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Nein |
| mit Rastzapfen: | Nein |
| rastbar: | Nein |
| Produkthinweis: | Stoßspannung bis 12kV getestet. |
| ETIM 6.0: | EC000899 |
| ETIM 7.0: | EC000899 |
| eClass 9.0: | 27-14-11-16 |
| eClass 9.1: | 27-14-11-16 |
| eClass 10.0: | 27-14-11-16 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,10 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
