Produkt
Weidmueller
2439820000
SL 2.50/09/90G 3.2SN BK BX
Anfrage senden
Urheberrecht Bild: Weidmueller

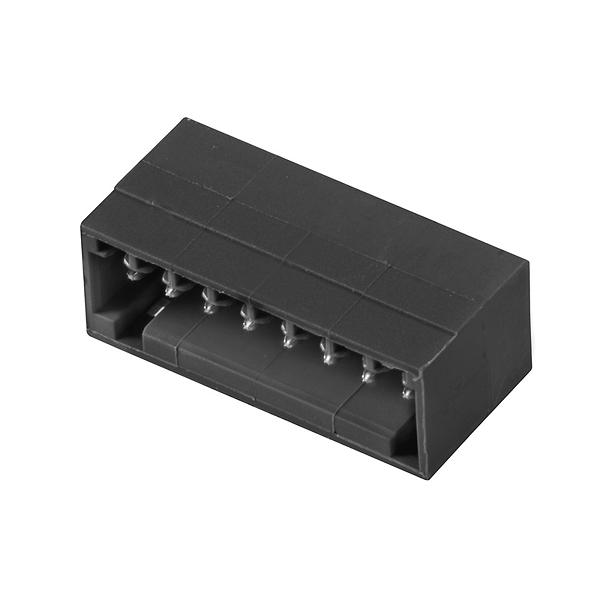

Weidmueller 2439820000
SL 2.50/09/90G 3.2SN BK BX
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | SL 2.50/09/90G 3.2SN BK BX |
| Best.-Nr.: | 2439820000 |
| Ausführung: | Leiterplattensteckverbinder, Stiftleiste, THT-Lötanschluss, Raster in mm (P): 2.50 mm, Polzahl: 9, 90°, Box |
| GTIN (EAN): | 4050118454994 |
| VPE: | 125 Stück |
| Verpackung: | Box |
| Breite: | 24,4 |
| Breite (inch): | 0,961 inch |
| Höhe: | 11,3 mm |
| Höhe (inch): | 0,445 inch |
| Höhe niedrigstbauend: | 8,1 mm |
| Tiefe: | 10,1 mm |
| Tiefe (inch): | 0,398 inch |
| Nettogewicht: | 2,472 g |
| Produktfamilie: | OMNIMATE Signal - Serie BL/SL 2.50 |
| Anschlussart: | Platinenanschluss |
| Montage auf der Leiterplatte: | THT-Lötanschluss |
| Raster in mm (P): | 2,5 mm |
| Raster in Zoll (P): | 0,984 inch |
| Abgangswinkel: | 90° |
| Polzahl: | 9 |
| Anzahl Lötstifte pro Pol: | 1 |
| Lötstiftlänge (l): | 3,2 mm |
| Lötstiftlänge-Toleranz: | +0,1 / -0,1 mm |
| Lötstiftposition-Toleranz: | ± 0,1 mm |
| Lötstift-Abmessungen: | 0,8 x 0,8 mm |
| Lötstift-Abmessungen=d Toleranz: | +0,02 / -0,02 mm |
| Bestückungsloch-Durchmesser (D): | 1,3 mm |
| Bestückungsloch-Durchmesser Toleranz (D): | + 0,1 mm |
| L1 in mm: | 20 mm |
| L1 in Zoll: | 7,872 inch |
| Anzahl Reihen: | 1 |
| Polreihenzahl: | 1 |
| Berührungsschutz nach DIN VDE 57 106: | fingers. gesteckt/ handrückens. ungest. |
| Berührungsschutz nach DIN VDE 0470: | IP 00 |
| Steckzyklen: | 25 |
| Isolierstoff: | PA 66 |
| Farbe: | schwarz |
| Farbtabelle (ähnlich): | RAL 9011 |
| Kriechstromfestigkeit (CTI): | ≥ 600 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Kontaktmaterial: | Cu-Leg |
| Kontaktoberfläche: | verzinnt |
| Verzinnungsart: | matt |
| Schichtaufbau - Lötanschluss: | 1...3 µm Ni / 4...6 µm Sn matt |
| Betriebstemperatur, min.: | -40 °C |
| Betriebstemperatur, max.: | 105 °C |
| geprüft nach Norm: | IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 6 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 6 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 80 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 2,5 kV |
| Nennspannung (Use group B / CSA): | 150 V |
| Nennstrom (Use group B / CSA): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Nennspannung (Use group B / UL 1059): | 150 V |
| Nennstrom (Use group B / UL 1059): | 5 A |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 0 m |
| VPE Breite: | 0 m |
| VPE Höhe: | 0 m |
| ETIM 6.0: | EC002637 |
| ETIM 7.0: | EC002637 |
| eClass 9.0: | 27-44-04-02 |
| eClass 9.1: | 27-44-04-02 |
| eClass 10.0: | 27-44-04-02 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
| Typ: | SL 2.50/09/90G 3.2SN BK BX |
| Best.-Nr.: | 2439820000 |
| Ausführung: | Leiterplattensteckverbinder, Stiftleiste, THT-Lötanschluss, Raster in mm (P): 2.50 mm, Polzahl: 9, 90°, Box |
| GTIN (EAN): | 4050118454994 |
| VPE: | 125 Stück |
| Verpackung: | Box |
| Breite: | 24,4 |
| Breite (inch): | 0,961 inch |
| Höhe: | 11,3 mm |
| Höhe (inch): | 0,445 inch |
| Höhe niedrigstbauend: | 8,1 mm |
| Tiefe: | 10,1 mm |
| Tiefe (inch): | 0,398 inch |
| Nettogewicht: | 2,472 g |
| Produktfamilie: | OMNIMATE Signal - Serie BL/SL 2.50 |
| Anschlussart: | Platinenanschluss |
| Montage auf der Leiterplatte: | THT-Lötanschluss |
| Raster in mm (P): | 2,5 mm |
| Raster in Zoll (P): | 0,984 inch |
| Abgangswinkel: | 90° |
| Polzahl: | 9 |
| Anzahl Lötstifte pro Pol: | 1 |
| Lötstiftlänge (l): | 3,2 mm |
| Lötstiftlänge-Toleranz: | +0,1 / -0,1 mm |
| Lötstiftposition-Toleranz: | ± 0,1 mm |
| Lötstift-Abmessungen: | 0,8 x 0,8 mm |
| Lötstift-Abmessungen=d Toleranz: | +0,02 / -0,02 mm |
| Bestückungsloch-Durchmesser (D): | 1,3 mm |
| Bestückungsloch-Durchmesser Toleranz (D): | + 0,1 mm |
| L1 in mm: | 20 mm |
| L1 in Zoll: | 7,872 inch |
| Anzahl Reihen: | 1 |
| Polreihenzahl: | 1 |
| Berührungsschutz nach DIN VDE 57 106: | fingers. gesteckt/ handrückens. ungest. |
| Berührungsschutz nach DIN VDE 0470: | IP 00 |
| Steckzyklen: | 25 |
| Isolierstoff: | PA 66 |
| Farbe: | schwarz |
| Farbtabelle (ähnlich): | RAL 9011 |
| Kriechstromfestigkeit (CTI): | ≥ 600 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Kontaktmaterial: | Cu-Leg |
| Kontaktoberfläche: | verzinnt |
| Verzinnungsart: | matt |
| Schichtaufbau - Lötanschluss: | 1...3 µm Ni / 4...6 µm Sn matt |
| Betriebstemperatur, min.: | -40 °C |
| Betriebstemperatur, max.: | 105 °C |
| geprüft nach Norm: | IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 6 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 6 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 80 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 2,5 kV |
| Nennspannung (Use group B / CSA): | 150 V |
| Nennstrom (Use group B / CSA): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Nennspannung (Use group B / UL 1059): | 150 V |
| Nennstrom (Use group B / UL 1059): | 5 A |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 0 m |
| VPE Breite: | 0 m |
| VPE Höhe: | 0 m |
| ETIM 6.0: | EC002637 |
| ETIM 7.0: | EC002637 |
| eClass 9.0: | 27-44-04-02 |
| eClass 9.1: | 27-44-04-02 |
| eClass 10.0: | 27-44-04-02 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,002 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
