Produkt
Weidmueller
1896210000
PPE 16
Anfrage senden

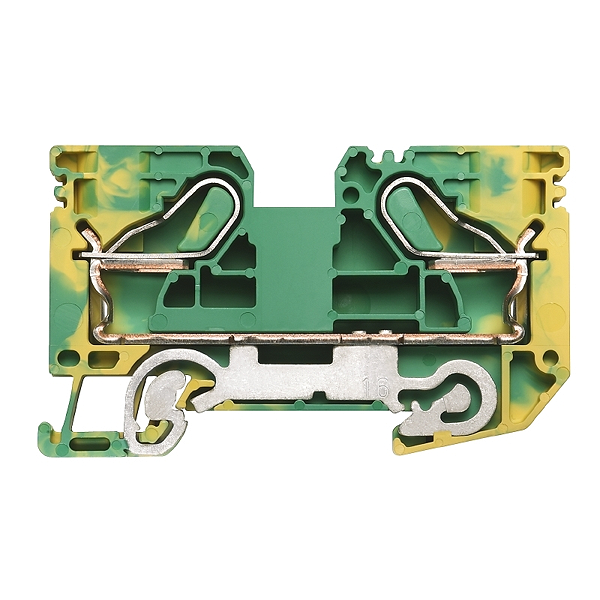

Urheberrecht Bild: Weidmueller
Weidmueller 1896210000
PPE 16
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2021-12-31 |
| Typ: | PPE 16 |
| Best.-Nr.: | 1896210000 |
| Ausführung: | Schutzleiter-Reihenklemme, PUSH IN, 16 mm², 1920 A (16 mm²), grün / gelb |
| GTIN (EAN): | 4032248511334 |
| VPE: | 10 Stück |
| Breite: | 12,1 mm |
| Breite (inch): | 0,476 inch |
| Höhe: | 81 mm |
| Höhe (inch): | 3,189 inch |
| Tiefe: | 47,5 mm |
| Tiefe (inch): | 1,87 inch |
| Tiefe inklusive Tragschiene: | 48 mm |
| Nettogewicht: | 49,9 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 16 mm² |
| Bemessungsspannung zur Nachbarklemme: | 800 V |
| Nennstrom: | 76 A |
| Normen: | IEC 60947-7-2 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,42 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 2,43 W |
| Bemessungsstoßspannung zur Nachbarklemme: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | KEMA06ATEX0177U |
| Zertifikat-Nr. (IECEX): | IECEXKEM06.0032U |
| Leiterquerschnitt max (ATEX): | 16 mm² |
| Leiterquerschnitt max (IECEX): | 16 mm² |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Bemessungskurzzeitstrom: | 1920 A (16 mm²) |
| PEN-Funktion: | Ja |
| Leiterquerschnitt max (CSA): | 4 AWG |
| Leiterquerschnitt min (CSA): | 14 AWG |
| Zertifikat-Nr. (CSA): | 200039-1751332 |
| Leitergr. Factory wiring max (cURus): | 4 AWG |
| Leitergr. Factory wiring min (cURus): | 14 AWG |
| Leitergr. Field wiring max (cURus): | 4 AWG |
| Leitergr. Field wiring min (cURus): | 14 AWG |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 18 mm |
| Anschlussart: | PUSH IN |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 2 |
| Klemmbereich, max.: | 16 mm² |
| Klemmbereich, min.: | 2,5 mm² |
| Klingenmaß: | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1: | B6 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feinstdrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 10 mm² |
| Ausführung: | PUSH-IN Anschluss, mit PE-Anschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Ja |
| PEN-Funktion: | Ja |
| Werkstoff: | Wemid |
| Farbe: | grün / gelb |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000901 |
| ETIM 7.0: | EC000901 |
| eClass 9.0: | 27-14-11-41 |
| eClass 9.1: | 27-14-11-41 |
| eClass 10.0: | 27-14-11-41 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2021-12-31 |
| Typ: | PPE 16 |
| Best.-Nr.: | 1896210000 |
| Ausführung: | Schutzleiter-Reihenklemme, PUSH IN, 16 mm², 1920 A (16 mm²), grün / gelb |
| GTIN (EAN): | 4032248511334 |
| VPE: | 10 Stück |
| Breite: | 12,1 mm |
| Breite (inch): | 0,476 inch |
| Höhe: | 81 mm |
| Höhe (inch): | 3,189 inch |
| Tiefe: | 47,5 mm |
| Tiefe (inch): | 1,87 inch |
| Tiefe inklusive Tragschiene: | 48 mm |
| Nettogewicht: | 49,9 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 16 mm² |
| Bemessungsspannung zur Nachbarklemme: | 800 V |
| Nennstrom: | 76 A |
| Normen: | IEC 60947-7-2 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,42 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 2,43 W |
| Bemessungsstoßspannung zur Nachbarklemme: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | KEMA06ATEX0177U |
| Zertifikat-Nr. (IECEX): | IECEXKEM06.0032U |
| Leiterquerschnitt max (ATEX): | 16 mm² |
| Leiterquerschnitt max (IECEX): | 16 mm² |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Bemessungskurzzeitstrom: | 1920 A (16 mm²) |
| PEN-Funktion: | Ja |
| Leiterquerschnitt max (CSA): | 4 AWG |
| Leiterquerschnitt min (CSA): | 14 AWG |
| Zertifikat-Nr. (CSA): | 200039-1751332 |
| Leitergr. Factory wiring max (cURus): | 4 AWG |
| Leitergr. Factory wiring min (cURus): | 14 AWG |
| Leitergr. Field wiring max (cURus): | 4 AWG |
| Leitergr. Field wiring min (cURus): | 14 AWG |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 18 mm |
| Anschlussart: | PUSH IN |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 2 |
| Klemmbereich, max.: | 16 mm² |
| Klemmbereich, min.: | 2,5 mm² |
| Klingenmaß: | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1: | B6 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feinstdrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 10 mm² |
| Ausführung: | PUSH-IN Anschluss, mit PE-Anschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Ja |
| PEN-Funktion: | Ja |
| Werkstoff: | Wemid |
| Farbe: | grün / gelb |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000901 |
| ETIM 7.0: | EC000901 |
| eClass 9.0: | 27-14-11-41 |
| eClass 9.1: | 27-14-11-41 |
| eClass 10.0: | 27-14-11-41 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,051 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
