1896160000
PPE 2.5/4/4AN
Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
Lieferbar bis: | 2021-12-31 |
Typ: | PPE 2.5/4/4AN |
Best.-Nr.: | 1896160000 |

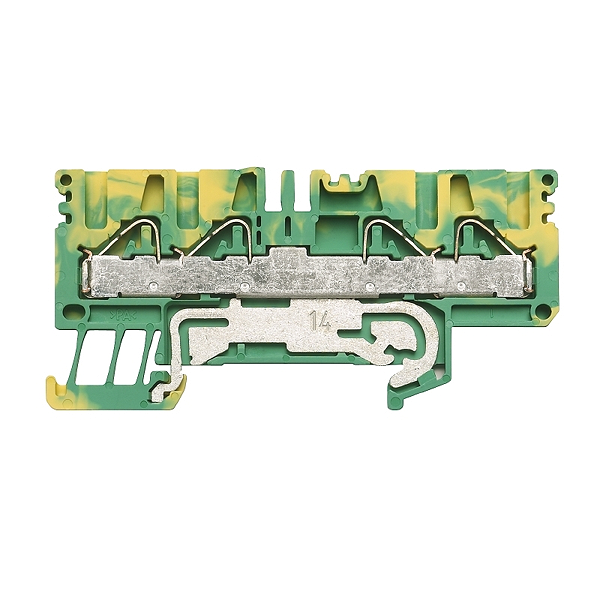

Ausführung: | Schutzleiter-Reihenklemme, PUSH IN, 4 mm², 480 A (4 mm²), grün / gelb |
GTIN (EAN): | 4032248511204 |
VPE: | 50 Stück |
Breite: | 5,1 mm |
Breite (inch): | 0,201 inch |
Höhe: | 80 mm |
Höhe (inch): | 3,15 inch |
Tiefe: | 38 mm |
Tiefe (inch): | 1,496 inch |
Tiefe inklusive Tragschiene: | 39 mm |
Nettogewicht: | 14,828 g |
Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
Lagertemperatur, max.: | 40 °C |
Lagertemperatur, min.: | 10 °C |
Lagertemperatur: | 10 °C...40 °C |
Dauergebrauchstemperatur, min.: | -50 °C |
Dauergebrauchstemperatur, max.: | 120 °C |
Bemessungsquerschnitt: | 4 mm² |
Bemessungsspannung zur Nachbarklemme: | 800 V |
Nennstrom: | 32 A |
Normen: | IEC 60947-7-2 |
Durchgangswiderstand gemäß IEC 60947-7-x: | 1 mΩ |
Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
Bemessungsstoßspannung zur Nachbarklemme: | 8 kV |
Verschmutzungsgrad: | 3 |
Zertifikat-Nr. (ATEX): | KEMA06ATEX0177U |
Zertifikat-Nr. (IECEX): | IECEXKEM06.0032U |
Leiterquerschnitt max (ATEX): | 4 mm² |
Leiterquerschnitt max (IECEX): | 4 mm² |
Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
Kennzeichnung EN 60079-7: | Ex eb II C Gb |
Kennzeichnung Ex 2014/34/EU: | II 2 G D |
Bemessungskurzzeitstrom: | 480 A (4 mm²) |
PEN-Funktion: | Nein |
Leiterquerschnitt max (CSA): | 10 AWG |
Leiterquerschnitt min (CSA): | 26 AWG |
Zertifikat-Nr. (CSA): | 200039-1751332 |
Leitergr. Factory wiring max (cURus): | 10 AWG |
Leitergr. Factory wiring min (cURus): | 26 AWG |
Leitergr. Field wiring max (cURus): | 10 AWG |
Leitergr. Field wiring min (cURus): | 26 AWG |
Zertifikat-Nr. (cURus): | E60693 |
Abisolierlänge: | 12 mm |
Anschlussart: | PUSH IN |
Anschlussrichtung: | oben |
Anzahl Anschlüsse: | 4 |
Klemmbereich, max.: | 6 mm² |
Klemmbereich, min.: | 0,13 mm² |
Klingenmaß: | 3,0 x 0,5 mm |
Lehrdorn nach 60 947-1: | A3 |
Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 4 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
Zwillings-Aderendhülse, max.: | 1,5 mm² |
Zwillings-Aderendhülse, min.: | 0,5 mm² |
Ausführung: | PUSH-IN Anschluss, mit PE-Anschluss, einseitig offen |
Abschlussplatte erforderlich: | Ja |
Anzahl der Potentiale: | 1 |
Anzahl der Etagen: | 1 |
Anzahl der Klemmstellen je Etage: | 4 |
Anzahl der Potentiale pro Etage: | 1 |
Etagen intern gebrückt: | Nein |
PE-Anschluss: | Ja |
Tragschiene: | TS 35 |
N-Funktion: | Nein |
PE-Funktion: | Ja |
PEN-Funktion: | Nein |
Werkstoff: | Wemid |
Farbe: | grün / gelb |
Brennbarkeitsklasse nach UL 94: | V-0 |
Montageart: | gerastet |
Offene Seiten: | rechts |
explosionsgeprüfte Ausführung: | Ja |
ETIM 6.0: | EC000901 |
ETIM 7.0: | EC000901 |
eClass 9.0: | 27-14-11-41 |
eClass 9.1: | 27-14-11-41 |
eClass 10.0: | 27-14-11-41 |
UNSPSC: | 30-21-18-11 |
ROHS: | Konform |
