Produkt
Weidmueller
1854960000
ZT 4/2AN/1
Anfrage senden

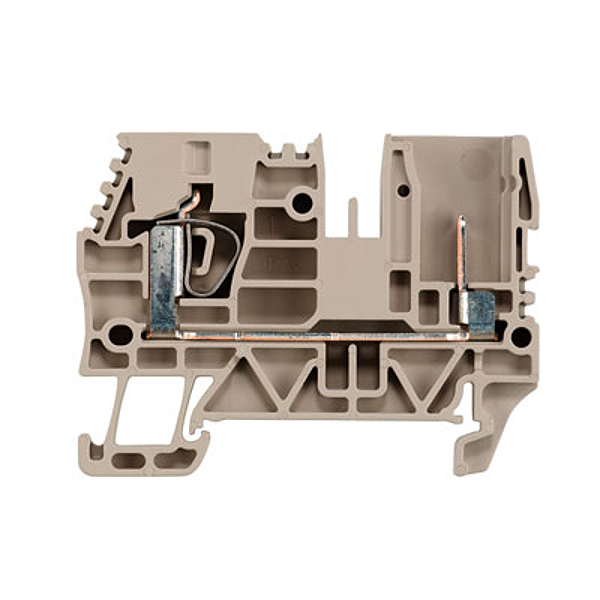

Urheberrecht Bild: Weidmueller
Weidmueller 1854960000
ZT 4/2AN/1
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | ZT 4/2AN/1 |
| Best.-Nr.: | 1854960000 |
| Ausführung: | Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 4 mm², Zugfederanschluss, dunkelbeige |
| GTIN (EAN): | 4032248395705 |
| VPE: | 50 Stück |
| Breite: | 6,5 mm |
| Breite (inch): | 0,256 inch |
| Höhe: | 58 mm |
| Höhe (inch): | 2,283 inch |
| Tiefe: | 43 mm |
| Tiefe (inch): | 1,693 inch |
| Tiefe inklusive Tragschiene: | 43,5 mm |
| Nettogewicht: | 11 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 4 mm² |
| Bemessungsspannung: | 800 V |
| max. Spannung des Klemmträgers u. des gesteckten Systems: | 800 V |
| Nennstrom: | 32 A |
| Strom bei max. Leiter: | 32 A |
| Normen: | IEC 61984, In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 10 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr C (CSA): | 600 V |
| Strom Gr C (CSA): | 28 A |
| Zertifikat-Nr. (CSA): | 200039-1720292 |
| Leitergr. Factory wiring max (cURus): | 10 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 10 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr C (cURus): | 600 V |
| Strom Gr C (cURus): | 28 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 12 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussart 2: | Steckanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 1 |
| Klemmbereich, max.: | 6 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Anschlussart, weiterer Anschluss: | Steckanschluss |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 4 mm² |
| Ausführung: | 2 Zugfederanschlüsse - 1 Steckanschluss, steckbar |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | ZT 4/2AN/1 |
| Best.-Nr.: | 1854960000 |
| Ausführung: | Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 4 mm², Zugfederanschluss, dunkelbeige |
| GTIN (EAN): | 4032248395705 |
| VPE: | 50 Stück |
| Breite: | 6,5 mm |
| Breite (inch): | 0,256 inch |
| Höhe: | 58 mm |
| Höhe (inch): | 2,283 inch |
| Tiefe: | 43 mm |
| Tiefe (inch): | 1,693 inch |
| Tiefe inklusive Tragschiene: | 43,5 mm |
| Nettogewicht: | 11 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 4 mm² |
| Bemessungsspannung: | 800 V |
| max. Spannung des Klemmträgers u. des gesteckten Systems: | 800 V |
| Nennstrom: | 32 A |
| Strom bei max. Leiter: | 32 A |
| Normen: | IEC 61984, In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 10 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr C (CSA): | 600 V |
| Strom Gr C (CSA): | 28 A |
| Zertifikat-Nr. (CSA): | 200039-1720292 |
| Leitergr. Factory wiring max (cURus): | 10 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 10 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr C (cURus): | 600 V |
| Strom Gr C (cURus): | 28 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 12 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussart 2: | Steckanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 1 |
| Klemmbereich, max.: | 6 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Anschlussart, weiterer Anschluss: | Steckanschluss |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 4 mm² |
| Ausführung: | 2 Zugfederanschlüsse - 1 Steckanschluss, steckbar |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,011 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
