Produkt
Weidmueller
1837890000
SL-SMT 5.08HC/09/180F 3.2SN BK BX
Anfrage senden

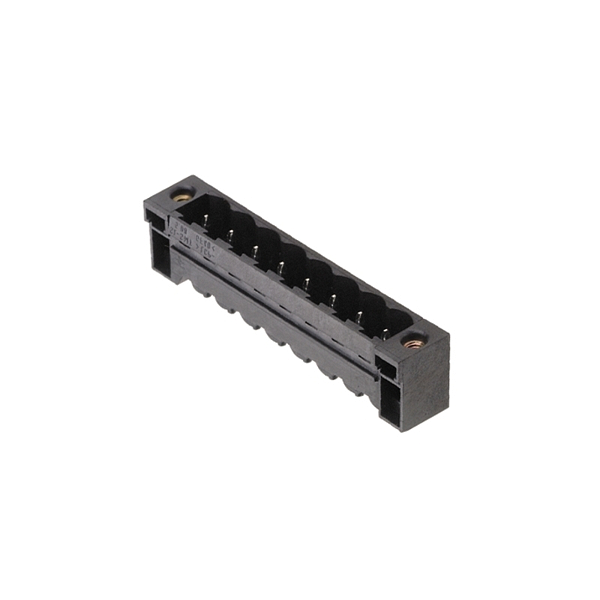

Urheberrecht Bild: Weidmueller
Weidmueller 1837890000
SL-SMT 5.08HC/09/180F 3.2SN BK BX
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | SL-SMT 5.08HC/09/180F 3.2SN BK BX |
| Best.-Nr.: | 1837890000 |
| Ausführung: | Leiterplattensteckverbinder, Stiftleiste, Flansch, THT/THR-Lötanschluss, 5.08 mm, Polzahl: 9, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box |
| GTIN (EAN): | 4032248347704 |
| VPE: | 30 Stück |
| Verpackung: | Box |
| Breite: | 55,72 |
| Breite (inch): | 2,194 inch |
| Höhe: | 15,2 mm |
| Höhe (inch): | 0,598 inch |
| Höhe niedrigstbauend: | 12 mm |
| Tiefe: | 8,5 mm |
| Tiefe (inch): | 0,335 inch |
| Nettogewicht: | 4,96 g |
| Produktfamilie: | OMNIMATE Signal - Serie BL/SL 5.08 |
| Anschlussart: | Platinenanschluss |
| Montage auf der Leiterplatte: | THT/THR-Lötanschluss |
| Raster in mm (P): | 5,08 mm |
| Raster in Zoll (P): | 0,2 inch |
| Abgangswinkel: | 180° |
| Polzahl: | 9 |
| Anzahl Lötstifte pro Pol: | 1 |
| Lötstiftlänge (l): | 3,2 mm |
| Lötstiftlänge-Toleranz: | 0 / -0,3 mm |
| Lötstiftposition-Toleranz: | ± 0,1 mm |
| Lötstift-Abmessungen: | d = 1,2 mm, oktogonal |
| Bestückungsloch-Durchmesser (D): | 1,5 mm |
| Bestückungsloch-Durchmesser Toleranz (D): | + 0,1 mm |
| L1 in mm: | 40,64 mm |
| L1 in Zoll: | 1,6 inch |
| Anzahl Reihen: | 1 |
| Polreihenzahl: | 1 |
| Durchgangswiderstand: | ≤ 5mΩ |
| Kodierbar: | Ja |
| Steckzyklen: | 25 |
| Steckkraft/Pol, min.: | 6 N |
| Steckkraft/Pol, max.: | 9 N |
| Ziehkraft/Pol, min.: | 4,5 N |
| Ziehkraft/Pol, max.: | 7 N |
| Drehmoment Typ: | Leiterplatte, Schraubflansch |
| min.: | 0,1 Nm |
| max.: | 0,15 Nm |
| Isolierstoff: | LCP GF |
| Farbe: | schwarz |
| Farbtabelle (ähnlich): | RAL 9011 |
| Isolierstoffgruppe: | IIIa |
| Kriechstromfestigkeit (CTI): | ≥ 175 |
| Moisture Level (MSL): | 1 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| GWIT: | 930 °C |
| GWFI: | 960 °C |
| Kontaktmaterial: | CuMg |
| Kontaktoberfläche: | verzinnt |
| Schichtaufbau - Lötanschluss: | 1...3 µm Ni / 2...4 µm Sn matt |
| Schichtaufbau - Steckkontakt: | 1...3 µm Ni / 2...4 µm Sn matt |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 100 °C |
| Temperaturbereich Montage, min.: | -30 °C |
| Temperaturbereich Montage, max.: | 100 °C |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 27,5 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 19 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 24 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C): | 16,5 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 400 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 4 kV |
| Zertifikat-Nr. (CSA): | 200039-1176845 |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group D / CSA): | 18,5 A |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Zertifikat-Nr. (UR): | E60693 |
| Nennspannung (Use group B / UL 1059): | 300 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 18,5 A |
| Nennstrom (Use group D / UL 1059): | 10 A |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 35 mm |
| VPE Breite: | 120 mm |
| VPE Höhe: | 170 mm |
| ETIM 6.0: | EC002637 |
| ETIM 7.0: | EC002637 |
| eClass 9.0: | 27-44-04-02 |
| eClass 9.1: | 27-44-04-02 |
| eClass 10.0: | 27-44-04-02 |
| UNSPSC: | 30-21-18-10 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
| Typ: | SL-SMT 5.08HC/09/180F 3.2SN BK BX |
| Best.-Nr.: | 1837890000 |
| Ausführung: | Leiterplattensteckverbinder, Stiftleiste, Flansch, THT/THR-Lötanschluss, 5.08 mm, Polzahl: 9, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box |
| GTIN (EAN): | 4032248347704 |
| VPE: | 30 Stück |
| Verpackung: | Box |
| Breite: | 55,72 |
| Breite (inch): | 2,194 inch |
| Höhe: | 15,2 mm |
| Höhe (inch): | 0,598 inch |
| Höhe niedrigstbauend: | 12 mm |
| Tiefe: | 8,5 mm |
| Tiefe (inch): | 0,335 inch |
| Nettogewicht: | 4,96 g |
| Produktfamilie: | OMNIMATE Signal - Serie BL/SL 5.08 |
| Anschlussart: | Platinenanschluss |
| Montage auf der Leiterplatte: | THT/THR-Lötanschluss |
| Raster in mm (P): | 5,08 mm |
| Raster in Zoll (P): | 0,2 inch |
| Abgangswinkel: | 180° |
| Polzahl: | 9 |
| Anzahl Lötstifte pro Pol: | 1 |
| Lötstiftlänge (l): | 3,2 mm |
| Lötstiftlänge-Toleranz: | 0 / -0,3 mm |
| Lötstiftposition-Toleranz: | ± 0,1 mm |
| Lötstift-Abmessungen: | d = 1,2 mm, oktogonal |
| Bestückungsloch-Durchmesser (D): | 1,5 mm |
| Bestückungsloch-Durchmesser Toleranz (D): | + 0,1 mm |
| L1 in mm: | 40,64 mm |
| L1 in Zoll: | 1,6 inch |
| Anzahl Reihen: | 1 |
| Polreihenzahl: | 1 |
| Durchgangswiderstand: | ≤ 5mΩ |
| Kodierbar: | Ja |
| Steckzyklen: | 25 |
| Steckkraft/Pol, min.: | 6 N |
| Steckkraft/Pol, max.: | 9 N |
| Ziehkraft/Pol, min.: | 4,5 N |
| Ziehkraft/Pol, max.: | 7 N |
| Drehmoment Typ: | Leiterplatte, Schraubflansch |
| min.: | 0,1 Nm |
| max.: | 0,15 Nm |
| Isolierstoff: | LCP GF |
| Farbe: | schwarz |
| Farbtabelle (ähnlich): | RAL 9011 |
| Isolierstoffgruppe: | IIIa |
| Kriechstromfestigkeit (CTI): | ≥ 175 |
| Moisture Level (MSL): | 1 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| GWIT: | 930 °C |
| GWFI: | 960 °C |
| Kontaktmaterial: | CuMg |
| Kontaktoberfläche: | verzinnt |
| Schichtaufbau - Lötanschluss: | 1...3 µm Ni / 2...4 µm Sn matt |
| Schichtaufbau - Steckkontakt: | 1...3 µm Ni / 2...4 µm Sn matt |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 100 °C |
| Temperaturbereich Montage, min.: | -30 °C |
| Temperaturbereich Montage, max.: | 100 °C |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 27,5 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 19 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 24 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C): | 16,5 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 400 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 4 kV |
| Zertifikat-Nr. (CSA): | 200039-1176845 |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group D / CSA): | 18,5 A |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Zertifikat-Nr. (UR): | E60693 |
| Nennspannung (Use group B / UL 1059): | 300 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 18,5 A |
| Nennstrom (Use group D / UL 1059): | 10 A |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 35 mm |
| VPE Breite: | 120 mm |
| VPE Höhe: | 170 mm |
| ETIM 6.0: | EC002637 |
| ETIM 7.0: | EC002637 |
| eClass 9.0: | 27-44-04-02 |
| eClass 9.1: | 27-44-04-02 |
| eClass 10.0: | 27-44-04-02 |
| UNSPSC: | 30-21-18-10 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,007 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
