Produkt
Weidmueller
1826030000
ZSI 2.5-2/2X2AN/G20/GL
Anfrage senden

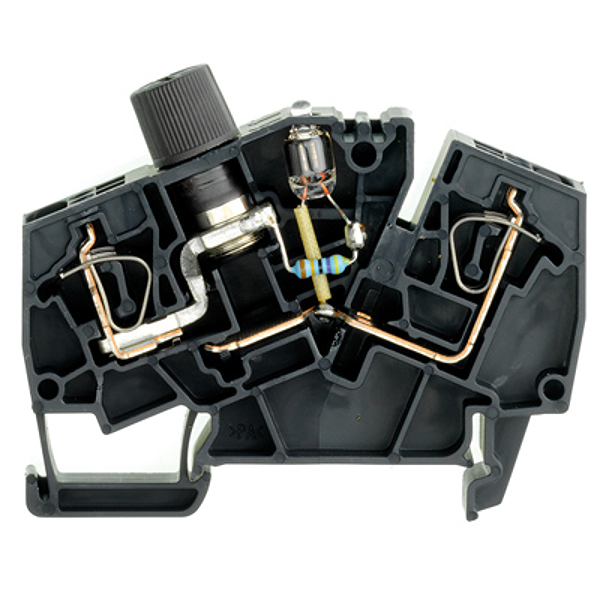

Urheberrecht Bild: Weidmueller
Weidmueller 1826030000
ZSI 2.5-2/2X2AN/G20/GL
1879730000
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2019-01-30 |
| Typ: | ZSI 2.5-2/2X2AN/G20/GL |
| Best.-Nr.: | 1826030000 |
| Ausführung: | Z-Reihe, Sicherungs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, schwarz, Direktmontage |
| GTIN (EAN): | 4032248374144 |
| VPE: | 20 Stück |
| Breite: | 12,2 mm |
| Breite (inch): | 0,48 inch |
| Höhe: | 68 mm |
| Höhe (inch): | 2,677 inch |
| Tiefe: | 55 mm |
| Tiefe (inch): | 2,165 inch |
| Tiefe inklusive Tragschiene: | 55,5 mm |
| Nettogewicht: | 25,87 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Betriebsspannung für die Anzeige, max.: | 500 V |
| Spannungsart für die Anzeige: | AC/DC |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 250 V |
| Bemessungsspannung zur Nachbarklemme: | 500 V |
| Nennstrom: | 10 A |
| Strom bei max. Leiter: | 10 A |
| Normen: | IEC 60947-7-3 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 4 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr C (CSA): | 300 V |
| Spannung Gr D (CSA): | 600 V |
| Strom Gr C (CSA): | 10 A |
| Strom Gr D (CSA): | 5 A |
| Zertifikat-Nr. (CSA): | 200039-1152892 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr C (cURus): | 300 V |
| Spannung Gr D (cURus): | 600 V |
| Strom Gr C (cURus): | 10 A |
| Strom Gr D (cURus): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 2 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Abisolierlänge, weiterer Anschluss: | 10 mm |
| Anschlussart, weiterer Anschluss: | Zugfederanschluss |
| Anschlussrichtung weiterer Anschluss: | schräg |
| Anzahl Anschlüsse, weiterer Anschluss: | 2 |
| Bemessungsquerschnitt weiterer Anschluss: | 2,5 mm² |
| Klemmbereich, weiterer Anschluss, max.: | 4 mm² |
| Klemmbereich, weiterer Anschluss, min.: | 0,5 mm² |
| Klingenmaß, weiterer Anschluss: | 0,6 x 3,5 mm |
| Leiteranschlussquerschnitt AWG, weiterer Anschluss, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, weiterer Anschluss, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, min.: | 0,5 mm² |
| Anzeige: | Glimmlampe |
| Betriebsspannung, max.: | 500 V |
| Sicherungseinsatz: | G-Si. 5 x 20 |
| Sicherungshalter (Einsatzträger): | schraubbar |
| Spannungsart für die Anzeige: | AC/DC |
| Ausführung: | Zugfederanschluss, Sicherungselement, mit Glimmlampe, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | Wemid |
| Farbe: | schwarz |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000899 |
| ETIM 7.0: | EC000899 |
| eClass 9.0: | 27-14-11-16 |
| eClass 9.1: | 27-14-11-16 |
| eClass 10.0: | 27-14-11-16 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2019-01-30 |
| Typ: | ZSI 2.5-2/2X2AN/G20/GL |
| Best.-Nr.: | 1826030000 |
| Ausführung: | Z-Reihe, Sicherungs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, schwarz, Direktmontage |
| GTIN (EAN): | 4032248374144 |
| VPE: | 20 Stück |
| Breite: | 12,2 mm |
| Breite (inch): | 0,48 inch |
| Höhe: | 68 mm |
| Höhe (inch): | 2,677 inch |
| Tiefe: | 55 mm |
| Tiefe (inch): | 2,165 inch |
| Tiefe inklusive Tragschiene: | 55,5 mm |
| Nettogewicht: | 25,87 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Betriebsspannung für die Anzeige, max.: | 500 V |
| Spannungsart für die Anzeige: | AC/DC |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 250 V |
| Bemessungsspannung zur Nachbarklemme: | 500 V |
| Nennstrom: | 10 A |
| Strom bei max. Leiter: | 10 A |
| Normen: | IEC 60947-7-3 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 4 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr C (CSA): | 300 V |
| Spannung Gr D (CSA): | 600 V |
| Strom Gr C (CSA): | 10 A |
| Strom Gr D (CSA): | 5 A |
| Zertifikat-Nr. (CSA): | 200039-1152892 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr C (cURus): | 300 V |
| Spannung Gr D (cURus): | 600 V |
| Strom Gr C (cURus): | 10 A |
| Strom Gr D (cURus): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 2 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Abisolierlänge, weiterer Anschluss: | 10 mm |
| Anschlussart, weiterer Anschluss: | Zugfederanschluss |
| Anschlussrichtung weiterer Anschluss: | schräg |
| Anzahl Anschlüsse, weiterer Anschluss: | 2 |
| Bemessungsquerschnitt weiterer Anschluss: | 2,5 mm² |
| Klemmbereich, weiterer Anschluss, max.: | 4 mm² |
| Klemmbereich, weiterer Anschluss, min.: | 0,5 mm² |
| Klingenmaß, weiterer Anschluss: | 0,6 x 3,5 mm |
| Leiteranschlussquerschnitt AWG, weiterer Anschluss, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, weiterer Anschluss, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, min.: | 0,5 mm² |
| Anzeige: | Glimmlampe |
| Betriebsspannung, max.: | 500 V |
| Sicherungseinsatz: | G-Si. 5 x 20 |
| Sicherungshalter (Einsatzträger): | schraubbar |
| Spannungsart für die Anzeige: | AC/DC |
| Ausführung: | Zugfederanschluss, Sicherungselement, mit Glimmlampe, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | Wemid |
| Farbe: | schwarz |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000899 |
| ETIM 7.0: | EC000899 |
| eClass 9.0: | 27-14-11-16 |
| eClass 9.1: | 27-14-11-16 |
| eClass 10.0: | 27-14-11-16 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | 4032248374144 |
| Gewicht: | 0,00 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
