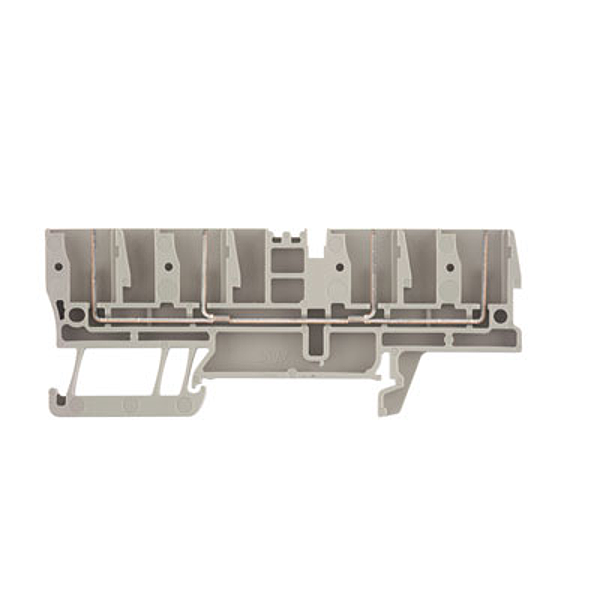

Weidmueller 1815130000
ZT 2.5/4AN/4
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | ZT 2.5/4AN/4 |
| Best.-Nr.: | 1815130000 |
| Ausführung: | Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Steckanschluss, dunkelbeige |
| GTIN (EAN): | 4032248370047 |
| VPE: | 50 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 85,5 mm |
| Höhe (inch): | 3,366 inch |
| Tiefe: | 34,5 mm |
| Tiefe (inch): | 1,358 inch |
| Tiefe inklusive Tragschiene: | 35 mm |
| Nettogewicht: | 9 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 500 V |
| max. Spannung des Klemmträgers u. des gesteckten Systems: | 690 V |
| Nennstrom: | 24 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 61984, In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (cCSAus): | 12 AWG |
| Leiterquerschnitt min (cCSAus): | 26 AWG |
| Spannung Gr C (cCSAus): | 300 V |
| Spannung Gr D (cCSAus): | 600 V |
| Strom Gr C (cCSAus): | 20 A |
| Strom Gr D (cCSAus): | 5 A |
| Zertifikat-Nr. (cCSAus): | 154685-1460993 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr C (cURus): | 300 V |
| Spannung Gr D (cURus): | 600 V |
| Strom Gr C (cURus): | 20 A |
| Strom Gr D (cURus): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Anschlussart: | Steckanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 4 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Anschlussart, weiterer Anschluss: | Steckanschluss |
| Ausführung: | 4 Steckanschlüsse, steckbar |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 4 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | ZT 2.5/4AN/4 |
| Best.-Nr.: | 1815130000 |
| Ausführung: | Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Steckanschluss, dunkelbeige |
| GTIN (EAN): | 4032248370047 |
| VPE: | 50 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 85,5 mm |
| Höhe (inch): | 3,366 inch |
| Tiefe: | 34,5 mm |
| Tiefe (inch): | 1,358 inch |
| Tiefe inklusive Tragschiene: | 35 mm |
| Nettogewicht: | 9 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 500 V |
| max. Spannung des Klemmträgers u. des gesteckten Systems: | 690 V |
| Nennstrom: | 24 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 61984, In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (cCSAus): | 12 AWG |
| Leiterquerschnitt min (cCSAus): | 26 AWG |
| Spannung Gr C (cCSAus): | 300 V |
| Spannung Gr D (cCSAus): | 600 V |
| Strom Gr C (cCSAus): | 20 A |
| Strom Gr D (cCSAus): | 5 A |
| Zertifikat-Nr. (cCSAus): | 154685-1460993 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr C (cURus): | 300 V |
| Spannung Gr D (cURus): | 600 V |
| Strom Gr C (cURus): | 20 A |
| Strom Gr D (cURus): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Anschlussart: | Steckanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 4 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Anschlussart, weiterer Anschluss: | Steckanschluss |
| Ausführung: | 4 Steckanschlüsse, steckbar |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 4 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,009 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
