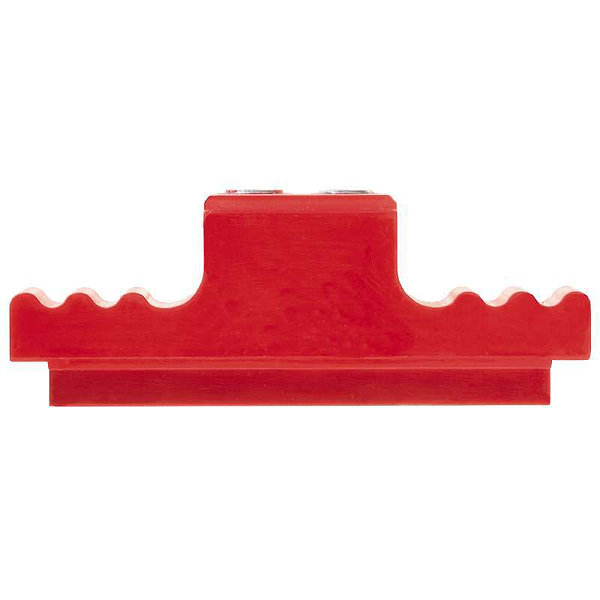

Urheberrecht Bild: Weidmueller
Weidmueller 1809120000
ST 4000/S M8 F
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | ST 4000/S M8 F |
| Best.-Nr.: | 1809120000 |
| Ausführung: | Bolzenklemmen, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 120 mm², Schraubanschluss, Direktmontage |
| GTIN (EAN): | 4032248293445 |
| VPE: | 25 Stück |
| Breite: | 40 mm |
| Breite (inch): | 1,575 inch |
| Höhe: | 150 mm |
| Höhe (inch): | 5,905 inch |
| Nettogewicht: | 460 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 120 mm² |
| Bemessungsspannung: | 4.000 V |
| Spannung mit TW Epoxidharz: | 4.000 V |
| Nennstrom: | 315 A |
| Strom bei max. Leiter: | 315 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,12 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 8,61 W |
| Bemessungsstoßspannung: | 30 kV |
| Stoßspannung mit TW Expoxidharz: | 30 kV |
| Verschmutzungsgrad: | 3 |
| Anzugsdrehmoment, max.: | 18 Nm |
| Anzugsdrehmoment, min.: | 16 Nm |
| Bolzengröße für Flachanschluss: | M 8 |
| Kabelschuh DIN 46 234: | 6...120 mm² |
| Kabelschuh DIN 46 235: | 6...120 mm² |
| Klemmbereich, Bolzenanschluss, max.: | 120 mm² |
| Klemmbereich, Bolzenanschluss, min.: | 6 mm² |
| Spannung mit TW Epoxidharz: | 4.000 V |
| Stoßspannung mit TW Expoxidharz: | 30 kV |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 18 Nm |
| Anzugsdrehmoment, min.: | 16 Nm |
| Bolzengröße für Flachanschluss: | M 8 |
| Kabelschuh DIN 46 234: | 6...120 mm² |
| Kabelschuh DIN 46 235: | 6...120 mm² |
| Klemmbereich, Bolzenanschluss, max.: | 120 mm² |
| Klemmbereich, Bolzenanschluss, min.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 120 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 6 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Konform |
| Typ: | ST 4000/S M8 F |
| Best.-Nr.: | 1809120000 |
| Ausführung: | Bolzenklemmen, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 120 mm², Schraubanschluss, Direktmontage |
| GTIN (EAN): | 4032248293445 |
| VPE: | 25 Stück |
| Breite: | 40 mm |
| Breite (inch): | 1,575 inch |
| Höhe: | 150 mm |
| Höhe (inch): | 5,905 inch |
| Nettogewicht: | 460 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 120 mm² |
| Bemessungsspannung: | 4.000 V |
| Spannung mit TW Epoxidharz: | 4.000 V |
| Nennstrom: | 315 A |
| Strom bei max. Leiter: | 315 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,12 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 8,61 W |
| Bemessungsstoßspannung: | 30 kV |
| Stoßspannung mit TW Expoxidharz: | 30 kV |
| Verschmutzungsgrad: | 3 |
| Anzugsdrehmoment, max.: | 18 Nm |
| Anzugsdrehmoment, min.: | 16 Nm |
| Bolzengröße für Flachanschluss: | M 8 |
| Kabelschuh DIN 46 234: | 6...120 mm² |
| Kabelschuh DIN 46 235: | 6...120 mm² |
| Klemmbereich, Bolzenanschluss, max.: | 120 mm² |
| Klemmbereich, Bolzenanschluss, min.: | 6 mm² |
| Spannung mit TW Epoxidharz: | 4.000 V |
| Stoßspannung mit TW Expoxidharz: | 30 kV |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 18 Nm |
| Anzugsdrehmoment, min.: | 16 Nm |
| Bolzengröße für Flachanschluss: | M 8 |
| Kabelschuh DIN 46 234: | 6...120 mm² |
| Kabelschuh DIN 46 235: | 6...120 mm² |
| Klemmbereich, Bolzenanschluss, max.: | 120 mm² |
| Klemmbereich, Bolzenanschluss, min.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 120 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 6 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,46 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
