Produkt
Weidmueller
1805940000
ZDKPE 2.5-2
Anfrage senden

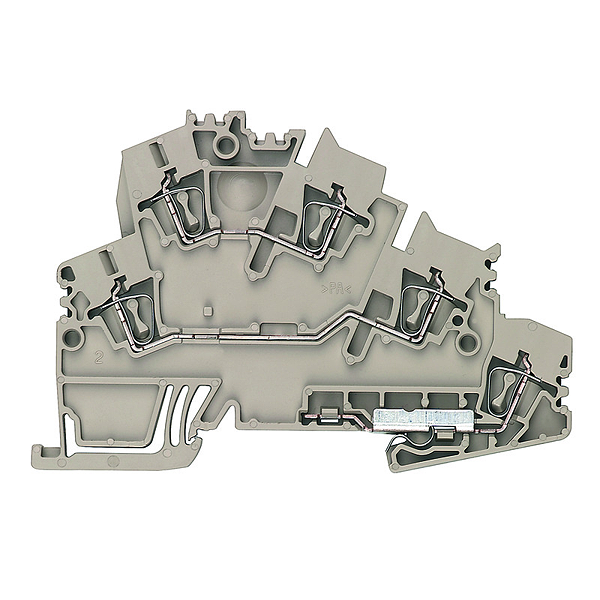

Urheberrecht Bild: Weidmueller
Weidmueller 1805940000
ZDKPE 2.5-2
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | ZDKPE 2.5-2 |
| Best.-Nr.: | 1805940000 |
| Ausführung: | Durchgangs-Reihenklemme, Doppelstock-Reihenklemme, Zugfederanschluss, 2.5 mm², 800 V, 24 A, dunkelbeige |
| GTIN (EAN): | 4032248280193 |
| VPE: | 50 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 89,5 mm |
| Höhe (inch): | 3,524 inch |
| Tiefe: | 59,5 mm |
| Tiefe (inch): | 2,343 inch |
| Tiefe inklusive Tragschiene: | 60,5 mm |
| Nettogewicht: | 14,32 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 800 V |
| Bemessungsspannung zur Nachbarklemme: | 800 V |
| Nennstrom: | 24 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 60947-7-1 (-7-2) |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 30 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr B (CSA): | 25 A |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 200039-1236167 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr C (cURus): | 600 V |
| Strom Gr C (cURus): | 20 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 4 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,05 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A2 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Ausführung: | Zugfederanschluss, mit PE-Anschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 2 |
| Anzahl der Klemmstellen je Etage: | 2 |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | ZDKPE 2.5-2 |
| Best.-Nr.: | 1805940000 |
| Ausführung: | Durchgangs-Reihenklemme, Doppelstock-Reihenklemme, Zugfederanschluss, 2.5 mm², 800 V, 24 A, dunkelbeige |
| GTIN (EAN): | 4032248280193 |
| VPE: | 50 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 89,5 mm |
| Höhe (inch): | 3,524 inch |
| Tiefe: | 59,5 mm |
| Tiefe (inch): | 2,343 inch |
| Tiefe inklusive Tragschiene: | 60,5 mm |
| Nettogewicht: | 14,32 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 800 V |
| Bemessungsspannung zur Nachbarklemme: | 800 V |
| Nennstrom: | 24 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 60947-7-1 (-7-2) |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 30 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr B (CSA): | 25 A |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 200039-1236167 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr C (cURus): | 600 V |
| Strom Gr C (cURus): | 20 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 4 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,05 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A2 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Ausführung: | Zugfederanschluss, mit PE-Anschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 2 |
| Anzahl der Klemmstellen je Etage: | 2 |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,015 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
