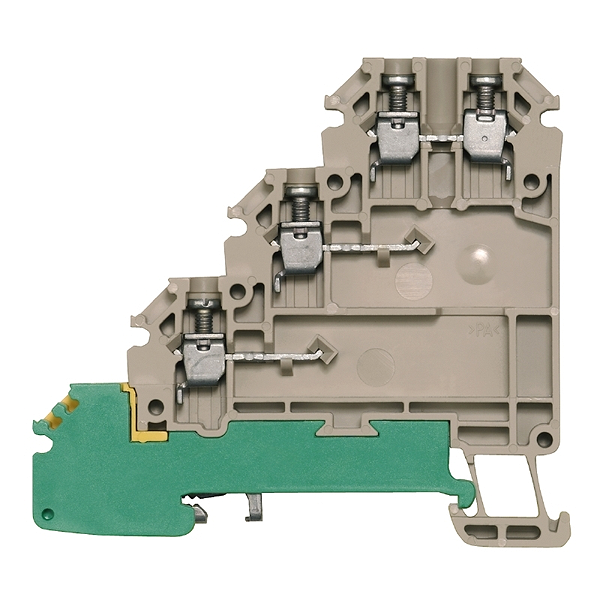

Weidmueller 1784130000
VLI 1.5/PE DB
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | VLI 1.5/PE DB |
| Best.-Nr.: | 1784130000 |
| Ausführung: | W-Reihe, Initiator-, Aktor-Reihenklemme, Bemessungsquerschnitt: 1.5 mm², Schraubanschluss |
| GTIN (EAN): | 4032248190102 |
| VPE: | 50 Stück |
| Breite: | 6,15 mm |
| Breite (inch): | 0,242 inch |
| Höhe: | 69 mm |
| Höhe (inch): | 2,717 inch |
| Tiefe: | 63 mm |
| Tiefe (inch): | 2,48 inch |
| Tiefe inklusive Tragschiene: | 64 mm |
| Nettogewicht: | 18,92 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 1,5 mm² |
| Bemessungsspannung: | 250 |
| Nennstrom: | 17,5 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 60947-7-1 (-7-2) |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
| Bemessungsstoßspannung: | 4 kV |
| Verschmutzungsgrad: | 3 |
| PEN-Funktion: | Nein |
| Leitergr. Factory wiring max (UR): | 12 AWG |
| Leitergr. Factory wiring min (UR): | 26 AWG |
| Leitergr. Field wiring max (UR): | 12 AWG |
| Leitergr. Field wiring min (UR): | 26 AWG |
| Spannung Gr D (UR): | 300 V |
| Strom Gr D (UR): | 10 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 8 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 6 |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 0,5 mm² |
| Ausführung: | Schraubanschluss, mit PE-Anschluss, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 4 |
| Anzahl der Etagen: | 4 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Ja |
| PEN-Funktion: | Nein |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000900 |
| ETIM 7.0: | EC000900 |
| eClass 9.0: | 27-14-11-28 |
| eClass 9.1: | 27-14-11-28 |
| eClass 10.0: | 27-14-11-28 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | VLI 1.5/PE DB |
| Best.-Nr.: | 1784130000 |
| Ausführung: | W-Reihe, Initiator-, Aktor-Reihenklemme, Bemessungsquerschnitt: 1.5 mm², Schraubanschluss |
| GTIN (EAN): | 4032248190102 |
| VPE: | 50 Stück |
| Breite: | 6,15 mm |
| Breite (inch): | 0,242 inch |
| Höhe: | 69 mm |
| Höhe (inch): | 2,717 inch |
| Tiefe: | 63 mm |
| Tiefe (inch): | 2,48 inch |
| Tiefe inklusive Tragschiene: | 64 mm |
| Nettogewicht: | 18,92 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 1,5 mm² |
| Bemessungsspannung: | 250 |
| Nennstrom: | 17,5 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 60947-7-1 (-7-2) |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
| Bemessungsstoßspannung: | 4 kV |
| Verschmutzungsgrad: | 3 |
| PEN-Funktion: | Nein |
| Leitergr. Factory wiring max (UR): | 12 AWG |
| Leitergr. Factory wiring min (UR): | 26 AWG |
| Leitergr. Field wiring max (UR): | 12 AWG |
| Leitergr. Field wiring min (UR): | 26 AWG |
| Spannung Gr D (UR): | 300 V |
| Strom Gr D (UR): | 10 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 8 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 6 |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 0,5 mm² |
| Ausführung: | Schraubanschluss, mit PE-Anschluss, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 4 |
| Anzahl der Etagen: | 4 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Ja |
| PEN-Funktion: | Nein |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000900 |
| ETIM 7.0: | EC000900 |
| eClass 9.0: | 27-14-11-28 |
| eClass 9.1: | 27-14-11-28 |
| eClass 10.0: | 27-14-11-28 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,019 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
