Produkt
Weidmueller
1771810000
ZTD 6
Anfrage senden

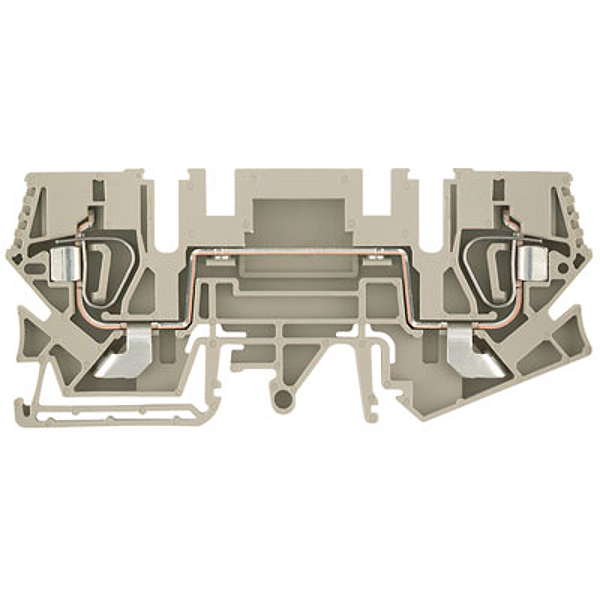

Urheberrecht Bild: Weidmueller
Weidmueller 1771810000
ZTD 6
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | ZTD 6 |
| Best.-Nr.: | 1771810000 |
| Ausführung: | Durchgangs-Reihenklemme, Zugfederanschluss, 6 mm², 800 V, 41 A, ohne, dunkelbeige |
| GTIN (EAN): | 4032248126637 |
| VPE: | 20 Stück |
| Breite: | 8 mm |
| Breite (inch): | 0,315 inch |
| Höhe: | 106 mm |
| Höhe (inch): | 4,173 inch |
| Tiefe: | 46,5 mm |
| Tiefe (inch): | 1,831 inch |
| Tiefe inklusive Tragschiene: | 48 mm |
| Nettogewicht: | 30,1 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 6 mm² |
| Bemessungsspannung: | 800 V |
| Nennstrom: | 41 A |
| Strom bei max. Leiter: | 52 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,78 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,31 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 8 AWG |
| Leiterquerschnitt min (CSA): | 20 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr C (CSA): | 300 V |
| Strom Gr B (CSA): | 33 A |
| Strom Gr C (CSA): | 33 A |
| Zertifikat-Nr. (CSA): | 200039-1152892 |
| Leitergr. Factory wiring max (UR): | 8 AWG |
| Leitergr. Factory wiring min (UR): | 20 AWG |
| Leitergr. Field wiring max (UR): | 8 AWG |
| Leitergr. Field wiring min (UR): | 20 AWG |
| Spannung Gr C (UR): | 300 V |
| Strom Gr C (UR): | 33 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 13 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 2 |
| Klemmbereich, max.: | 10 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klingenmaß: | 0,8 x 4,0 mm |
| Lehrdorn nach 60 947-1: | A5 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 8 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 20 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 10 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 6 mm² |
| Versatz TS 32: | 54,5 mm |
| Ausführung: | Zugfederanschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35, TS 32 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Längstrennung: | ohne |
| Quertrennung: | steckbar |
| integrierte Prüfbuchse: | Nein |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | ZTD 6 |
| Best.-Nr.: | 1771810000 |
| Ausführung: | Durchgangs-Reihenklemme, Zugfederanschluss, 6 mm², 800 V, 41 A, ohne, dunkelbeige |
| GTIN (EAN): | 4032248126637 |
| VPE: | 20 Stück |
| Breite: | 8 mm |
| Breite (inch): | 0,315 inch |
| Höhe: | 106 mm |
| Höhe (inch): | 4,173 inch |
| Tiefe: | 46,5 mm |
| Tiefe (inch): | 1,831 inch |
| Tiefe inklusive Tragschiene: | 48 mm |
| Nettogewicht: | 30,1 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 6 mm² |
| Bemessungsspannung: | 800 V |
| Nennstrom: | 41 A |
| Strom bei max. Leiter: | 52 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,78 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,31 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 8 AWG |
| Leiterquerschnitt min (CSA): | 20 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr C (CSA): | 300 V |
| Strom Gr B (CSA): | 33 A |
| Strom Gr C (CSA): | 33 A |
| Zertifikat-Nr. (CSA): | 200039-1152892 |
| Leitergr. Factory wiring max (UR): | 8 AWG |
| Leitergr. Factory wiring min (UR): | 20 AWG |
| Leitergr. Field wiring max (UR): | 8 AWG |
| Leitergr. Field wiring min (UR): | 20 AWG |
| Spannung Gr C (UR): | 300 V |
| Strom Gr C (UR): | 33 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 13 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 2 |
| Klemmbereich, max.: | 10 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klingenmaß: | 0,8 x 4,0 mm |
| Lehrdorn nach 60 947-1: | A5 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 8 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 20 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 10 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 6 mm² |
| Versatz TS 32: | 54,5 mm |
| Ausführung: | Zugfederanschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35, TS 32 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Längstrennung: | ohne |
| Quertrennung: | steckbar |
| integrierte Prüfbuchse: | Nein |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,03 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
