Produkt
Weidmueller
1477650000
KSPA M16 BNI
Anfrage senden

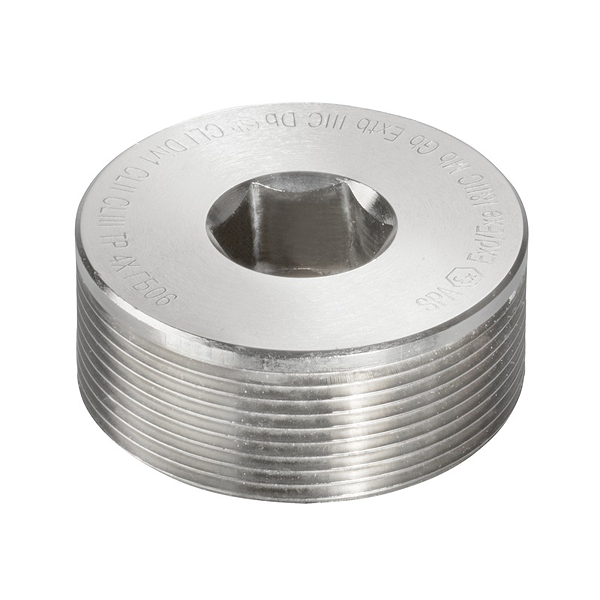

Urheberrecht Bild: Weidmueller
Weidmueller 1477650000
KSPA M16 BNI
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Lieferbar bis: | 2014-05-20 |
| Typ: | KSPA M16 BNI |
| Best.-Nr.: | 1477650000 |
| Ausführung: | KSPA (Klippon Verschlussschraube Typ A), Verschlussstopfen, M 16, 17 mm, Messing, vernickelt |
| GTIN (EAN): | 4050118285291 |
| VPE: | 20 Stück |
| Länge: | 17 mm |
| Länge (inch): | 0,669 inch |
| Nettogewicht: | 28,3 g |
| REACH SVHC: | Lead 7439-92-1 |
| Werkstoff: | Messing, vernickelt |
| Gewinde (außen): | M 16 |
| Gewindesteigung: | 1,5 mm |
| Gewindelänge: | 17 mm |
| Beschichtung: | vernickelt |
| Schlagfestigkeit: | 7 J ATEX-Version |
| Schutzart: | IP54, IP66 |
| Einsatztemperaturbereich, min.: | -100 °C |
| Einsatztemperaturbereich, max.: | 400 °C |
| Normen: | IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31, IEC 60529 |
| Hinweis: Schutzart: | • Alle Verschlussstopfen haben eine Gewindesteigung von 1,5 mm. • Um die angegebene IP-Rating zu erhalten, muss das Durchgangsloch die Regularien der EN 50262 Tabelle 1 erfüllen und der Verschlussstopfen sollte in geeigneter Weise gesichert werden können. • Bei Installation der KSPA ist die Norm über die minimale sich im Eingriff befindlichen Gewindegänge gemäß Abschnitt 5.3 der EN/IEC 60079-1 zu beachten. • Bei NEC / CEC Anwendungen muss darauf geachtet werden, dass das “female” Gewinde des Anschlussgerätes, in welches die Verschlussstopfen eingeschraubt werden, mindestens 8 volle, sich im Eingriff befindliche Gewindegänge aufweist. • Jedem Verschlussstopfen liegt eine Betriebsanleitung bei, die vor der Installation beachtet werden muss. Die Installation der Verschlussstopfen muss gemäß den Vorgaben in der Betriebsanleitung vorgenommen werden. • Falls KSPA Verschlussstopfen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. |
| Kennzeichnung: | Ex d IIC Gb, Ex e IIC Gb |
| Zertifikat-Nr. Kabelverschraubung (ATEX): | SIRA 09ATEX1320X |
| Zertifikat-Nr. Kabelverschraubung (EAC): | TR RU C-GB.ΓБ06.B.00098 |
| Zertifikat-Nr. Kabelverschraubung (IECEx): | IECEx SIR 09.0131X |
| ETIM 6.0: | EC000451 |
| ETIM 7.0: | EC000451 |
| eClass 9.0: | 27-14-44-25 |
| eClass 9.1: | 27-14-44-35 |
| eClass 10.0: | 27-14-44-25 |
| ROHS: | Konform |
| Lieferbar bis: | 2014-05-20 |
| Typ: | KSPA M16 BNI |
| Best.-Nr.: | 1477650000 |
| Ausführung: | KSPA (Klippon Verschlussschraube Typ A), Verschlussstopfen, M 16, 17 mm, Messing, vernickelt |
| GTIN (EAN): | 4050118285291 |
| VPE: | 20 Stück |
| Länge: | 17 mm |
| Länge (inch): | 0,669 inch |
| Nettogewicht: | 28,3 g |
| REACH SVHC: | Lead 7439-92-1 |
| Werkstoff: | Messing, vernickelt |
| Gewinde (außen): | M 16 |
| Gewindesteigung: | 1,5 mm |
| Gewindelänge: | 17 mm |
| Beschichtung: | vernickelt |
| Schlagfestigkeit: | 7 J ATEX-Version |
| Schutzart: | IP54, IP66 |
| Einsatztemperaturbereich, min.: | -100 °C |
| Einsatztemperaturbereich, max.: | 400 °C |
| Normen: | IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31, IEC 60529 |
| Hinweis: Schutzart: | • Alle Verschlussstopfen haben eine Gewindesteigung von 1,5 mm. • Um die angegebene IP-Rating zu erhalten, muss das Durchgangsloch die Regularien der EN 50262 Tabelle 1 erfüllen und der Verschlussstopfen sollte in geeigneter Weise gesichert werden können. • Bei Installation der KSPA ist die Norm über die minimale sich im Eingriff befindlichen Gewindegänge gemäß Abschnitt 5.3 der EN/IEC 60079-1 zu beachten. • Bei NEC / CEC Anwendungen muss darauf geachtet werden, dass das “female” Gewinde des Anschlussgerätes, in welches die Verschlussstopfen eingeschraubt werden, mindestens 8 volle, sich im Eingriff befindliche Gewindegänge aufweist. • Jedem Verschlussstopfen liegt eine Betriebsanleitung bei, die vor der Installation beachtet werden muss. Die Installation der Verschlussstopfen muss gemäß den Vorgaben in der Betriebsanleitung vorgenommen werden. • Falls KSPA Verschlussstopfen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. |
| Kennzeichnung: | Ex d IIC Gb, Ex e IIC Gb |
| Zertifikat-Nr. Kabelverschraubung (ATEX): | SIRA 09ATEX1320X |
| Zertifikat-Nr. Kabelverschraubung (EAC): | TR RU C-GB.ΓБ06.B.00098 |
| Zertifikat-Nr. Kabelverschraubung (IECEx): | IECEx SIR 09.0131X |
| ETIM 6.0: | EC000451 |
| ETIM 7.0: | EC000451 |
| eClass 9.0: | 27-14-44-25 |
| eClass 9.1: | 27-14-44-35 |
| eClass 10.0: | 27-14-44-25 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,028 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
