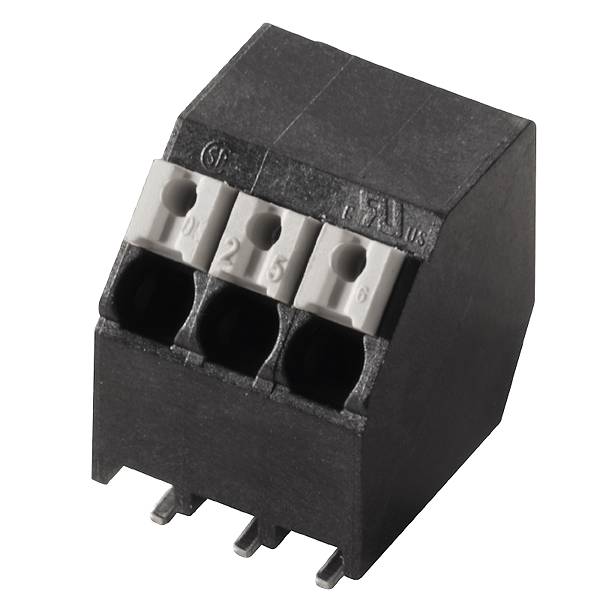

LSF-SMD 3.50/08/135 SN BK RL

Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"

Beschreibung

Technische Daten

Typ: LSF-SMD 3.50/08/135 SN BK RL
Best.-Nr.: 1473380000
Ausführung: Leiterplattenklemme, 3.50 mm, Polzahl: 8, 135°, schwarz, PUSH IN, Klemmbereich, max. : 1.5 mm², Tape
GTIN (EAN): 4050118279757
VPE: 210 Stück
Verpackung: Tape
Breite: 28,7
Breite (inch): 1,13 inch
Höhe: 14,45 mm
Höhe (inch): 0,569 inch
Höhe niedrigstbauend: 14,45 mm
Tiefe: 12,7 mm
Tiefe (inch): 0,5 inch
Nettogewicht: 7,36 g
Produktfamilie: OMNIMATE Signal - Serie LSF
Leiteranschlusstechnik: PUSH IN
Montage auf der Leiterplatte: SMD-Lötanschluss
Leiterabgangsrichtung: 135°
Raster in mm (P): 3,5 mm
Raster in Zoll (P): 0,138 inch
Polzahl: 8
Kundenseitig anreihbar: Nein
Anzahl Reihen: 1
Koplanarität: 100 μm
Anzahl Lötstifte pro Pol: 2
Abisolierlänge: 8 mm
L1 in mm: 24,5 mm
L1 in Zoll: 0,966 inch
Berührungsschutz nach DIN VDE 0470: IP 20
Berührungsschutz nach DIN VDE 57 106: fingersicher
Durchgangswiderstand: 1,60 mΩ
Isolierstoff: LCP GF
Farbe: schwarz
Farbe Betätigungselemente: weiß
Werkstoff Betätigungselement: PPA GF
Farbtabelle (ähnlich): RAL 9011
Isolierstoffgruppe: IIIa
Kriechstromfestigkeit (CTI): ≥ 175
Moisture Level (MSL): 1
Brennbarkeitsklasse nach UL 94: V-0
Kontaktmaterial: Cu-Leg
Schichtaufbau - Lötanschluss: 4...6 µm Sn matt
Lagertemperatur, min.: -25 °C
Lagertemperatur, max.: 50 °C
relative Feuchte bei Lagerung, max.: 70 %
Betriebstemperatur, min.: -50 °C
Betriebstemperatur, max.: 120 °C
Temperaturbereich Montage, min.: -30 °C
Temperaturbereich Montage, max.: 120 °C
Klemmbereich, min.: 0,13 mm²
Klemmbereich, max.: 1,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 28
Leiteranschlussquerschnitt AWG, max.: AWG 14
eindrähtig, min. H05(07) V-U: 0,2 mm²
eindrähtig, max. H05(07) V-U: 1,5 mm²
feindrähtig, min. H05(07) V-K: 0,2 mm²
feindrähtig, max. H05(07) V-K: 1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.: 0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.: 0,75 mm²
m. Zwillings-Aderendhülse, DIN 46228 pt 1, min.: 0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.: 1,5 mm²
Typ: feindrähtig
nominal: 0,25 mm²
nominal: 10 mm
Typ: feindrähtig
nominal: 0,34 mm²
nominal: 10 mm
Typ: feindrähtig
nominal: 0,5 mm²
nominal: 10 mm
Typ: feindrähtig
nominal: 0,75 mm²
nominal: 10 mm
Typ: feindrähtig
nominal: 1,5 mm²
nominal: 7 mm
Hinweistext: Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen., Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Klemmbereich, max.: 1,5 mm²
geprüft nach Norm: IEC 60664-1, IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C): 12 A
Bemessungsstrom, max. Polzahl (Tu=20°C): 12 A
Bemessungsstrom, min. Polzahl (Tu=40°C): 12 A
Bemessungsstrom, max. Polzahl (Tu=40°C): 12 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: 320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: 160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: 160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: 2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: 2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: 2,5 kV
Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
Zertifikat-Nr. (CSA): 200039-1664286
Nennspannung (Use group B / CSA): 300 V
Nennspannung (Use group D / CSA): 300 V
Nennstrom (Use group B / CSA): 10 A
Nennstrom (Use group D / CSA): 10 A
Leiteranschlussquerschnitt AWG, min.: AWG 28
Leiteranschlussquerschnitt AWG, max.: AWG 14
Hinweis zu den Zulassungswerten: Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Zertifikat-Nr. (cURus): E60693
Nennspannung (Use group B / UL 1059): 300 V
Nennspannung (Use group D / UL 1059): 300 V
Nennstrom (Use group B / UL 1059): 12 A
Nennstrom (Use group D / UL 1059): 10 A
Leiteranschlussquerschnitt AWG, min.: AWG 28
Leiteranschlussquerschnitt AWG, max.: AWG 14
Hinweis zu den Zulassungswerten: Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Verpackung: Tape
VPE Länge: 60 mm
VPE Breite: 330 mm
VPE Höhe: 330 mm
Tapetiefe (T2): 15,7 mm
Tapebreite (W): 56 mm
Tape-Taschentiefe (K0): 15,2 mm
Tape-Taschenhöhe (A0): 11,3 mm
Tape-Taschenbreite (B0): 44,06 mm
Tape-Taschenabstand (P1): 20 mm
Tape-Lochabstand (E): 1,75 mm
Tape-Taschenabstand (F): 26,2 mm
Tape-Spulendurchmesser ∅ (A): 330 mm
ETIM 6.0: EC002643
ETIM 7.0: EC002643
eClass 9.0: 27-44-04-01
eClass 9.1: 27-44-04-01
eClass 10.0: 27-44-04-01
IPC-Konformität: Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
ROHS: Konform
