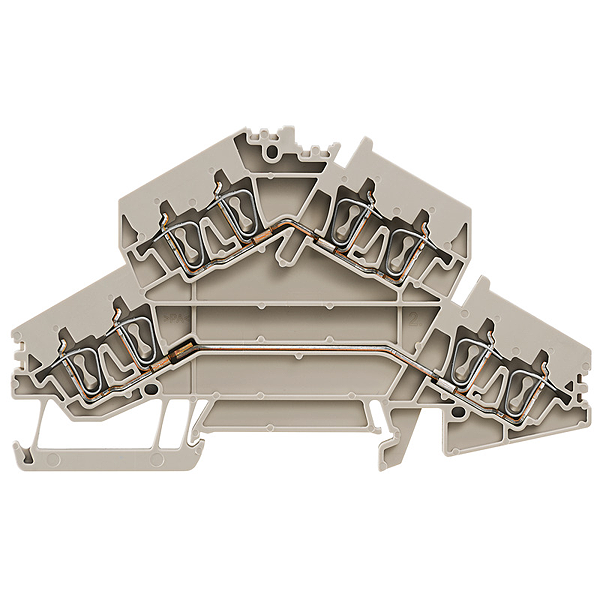

Weidmueller 1394040000
ZDK 2.5-2/4AN
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | ZDK 2.5-2/4AN |
| Best.-Nr.: | 1394040000 |
| Ausführung: | Doppelstock-Reihenklemme, Zugfederanschluss, 2.5 mm², 800 V, 22 A, beige |
| GTIN (EAN): | 4050118301274 |
| VPE: | 50 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 104 mm |
| Höhe (inch): | 4,094 inch |
| Tiefe: | 62 mm |
| Tiefe (inch): | 2,441 inch |
| Nettogewicht: | 17,876 g |
| Betriebstemperatur, max.: | 120 °C |
| Betriebstemperatur, min.: | -50 °C |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Betriebstemperatur: | -50 °C.../TX]120 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 800 V |
| Nennstrom: | 22 A |
| Strom bei max. Leiter: | 26 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | DEMKO16ATEX1808U |
| Zertifikat-Nr. (IECEX): | IECEXULD16.0036U |
| Spannung max (ATEX): | 550 V |
| Strom (ATEX): | 19 A |
| Leiterquerschnitt max (ATEX): | 4 mm² |
| Spannung max (IECEX): | 550 V |
| Strom (IECEX): | 19 A |
| Leiterquerschnitt max (IECEX): | 4 mm² |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 30 AWG |
| Spannung Gr B (CSA): | 600 V |
| Spannung Gr C (CSA): | 600 V |
| Spannung Gr D (CSA): | 600 V |
| Strom Gr B (CSA): | 20 A |
| Strom Gr C (CSA): | 20 A |
| Strom Gr D (CSA): | 5 A |
| Zertifikat-Nr. (CSA): | 200039-1842498 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 30 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 30 AWG |
| Spannung Gr B (cURus): | 600 V |
| Spannung Gr C (cURus): | 600 V |
| Spannung Gr D (cURus): | 600 V |
| Strom Gr B (cURus): | 20 A |
| Strom Gr C (cURus): | 20 A |
| Strom Gr D (cURus): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 8 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,05 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A2 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Ausführung: | Zugfederanschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 2 |
| Anzahl der Klemmstellen je Etage: | 4 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | beige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Konform |
| Typ: | ZDK 2.5-2/4AN |
| Best.-Nr.: | 1394040000 |
| Ausführung: | Doppelstock-Reihenklemme, Zugfederanschluss, 2.5 mm², 800 V, 22 A, beige |
| GTIN (EAN): | 4050118301274 |
| VPE: | 50 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 104 mm |
| Höhe (inch): | 4,094 inch |
| Tiefe: | 62 mm |
| Tiefe (inch): | 2,441 inch |
| Nettogewicht: | 17,876 g |
| Betriebstemperatur, max.: | 120 °C |
| Betriebstemperatur, min.: | -50 °C |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Betriebstemperatur: | -50 °C.../TX]120 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 800 V |
| Nennstrom: | 22 A |
| Strom bei max. Leiter: | 26 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | DEMKO16ATEX1808U |
| Zertifikat-Nr. (IECEX): | IECEXULD16.0036U |
| Spannung max (ATEX): | 550 V |
| Strom (ATEX): | 19 A |
| Leiterquerschnitt max (ATEX): | 4 mm² |
| Spannung max (IECEX): | 550 V |
| Strom (IECEX): | 19 A |
| Leiterquerschnitt max (IECEX): | 4 mm² |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 30 AWG |
| Spannung Gr B (CSA): | 600 V |
| Spannung Gr C (CSA): | 600 V |
| Spannung Gr D (CSA): | 600 V |
| Strom Gr B (CSA): | 20 A |
| Strom Gr C (CSA): | 20 A |
| Strom Gr D (CSA): | 5 A |
| Zertifikat-Nr. (CSA): | 200039-1842498 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 30 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 30 AWG |
| Spannung Gr B (cURus): | 600 V |
| Spannung Gr C (cURus): | 600 V |
| Spannung Gr D (cURus): | 600 V |
| Strom Gr B (cURus): | 20 A |
| Strom Gr C (cURus): | 20 A |
| Strom Gr D (cURus): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 8 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,05 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A2 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Ausführung: | Zugfederanschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 2 |
| Anzahl der Klemmstellen je Etage: | 4 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | beige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,02 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
