Produkt
Weidmueller
1319060000
WF 8/32
Anfrage senden

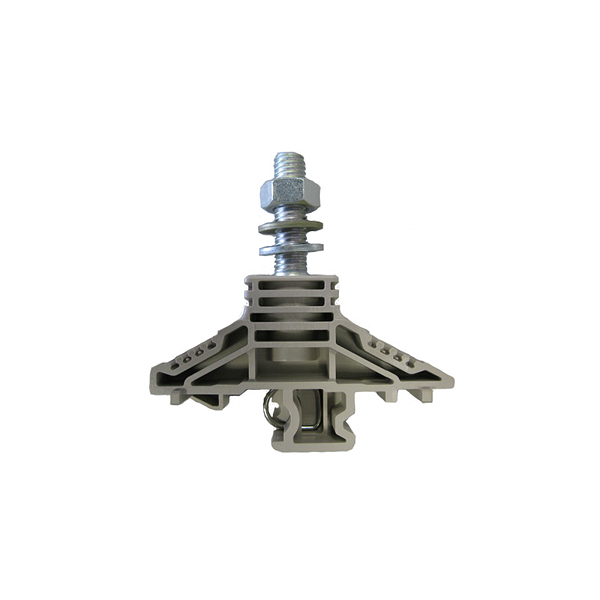

Urheberrecht Bild: Weidmueller
Weidmueller 1319060000
WF 8/32
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WF 8/32 |
| Best.-Nr.: | 1319060000 |
| Ausführung: | Bolzenklemmen, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 50 mm², Bolzenanschluss |
| GTIN (EAN): | 4050118320060 |
| VPE: | 25 Stück |
| Breite: | 21 mm |
| Breite (inch): | 0,827 inch |
| Höhe: | 67 mm |
| Höhe (inch): | 2,638 inch |
| Tiefe: | 70 mm |
| Tiefe (inch): | 2,756 inch |
| Nettogewicht: | 43,03 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 50 mm² |
| Bemessungsspannung: | 1.000 V |
| Spannung mit TW Epoxidharz: | 2.300 V |
| Nennstrom: | 150 A |
| Strom bei max. Leiter: | 150 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,21 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 4,8 W |
| Bemessungsstoßspannung: | 8 kV |
| Stoßspannung mit TW Expoxidharz: | 12 kV |
| Verschmutzungsgrad: | 3 |
| 2 x Kabelschuh DIN 46 234: | 2,5...50 mm² |
| 2 x Kabelschuh DIN 46 235: | 6...35 mm² |
| Anzugsdrehmoment, max.: | 12 Nm |
| Anzugsdrehmoment, min.: | 6 Nm |
| Bolzengröße für Flachanschluss: | M 8 |
| Kabelschuh DIN 46 234: | 2,5...50 mm² |
| Kabelschuh DIN 46 235: | 6...35 mm² |
| Spannung mit TW Epoxidharz: | 2.300 V |
| Stoßspannung mit TW Expoxidharz: | 12 kV |
| 2 x Kabelschuh DIN 46 234: | 2,5...50 mm² |
| 2 x Kabelschuh DIN 46 235: | 6...35 mm² |
| Anschlussart: | Bolzenanschluss |
| Anzahl Anschlüsse: | 1 |
| Anzugsdrehmoment, max.: | 12 Nm |
| Anzugsdrehmoment, min.: | 6 Nm |
| Bolzengröße für Flachanschluss: | M 8 |
| Kabelschuh DIN 46 234: | 2,5...50 mm² |
| Kabelschuh DIN 46 235: | 6...35 mm² |
| Klemmbereich, max.: | 50 mm² |
| Klemmbereich, min.: | 2,5 mm² |
| Ausführung: | Einbolzenklemmen |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 32 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Konform |
| Typ: | WF 8/32 |
| Best.-Nr.: | 1319060000 |
| Ausführung: | Bolzenklemmen, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 50 mm², Bolzenanschluss |
| GTIN (EAN): | 4050118320060 |
| VPE: | 25 Stück |
| Breite: | 21 mm |
| Breite (inch): | 0,827 inch |
| Höhe: | 67 mm |
| Höhe (inch): | 2,638 inch |
| Tiefe: | 70 mm |
| Tiefe (inch): | 2,756 inch |
| Nettogewicht: | 43,03 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 50 mm² |
| Bemessungsspannung: | 1.000 V |
| Spannung mit TW Epoxidharz: | 2.300 V |
| Nennstrom: | 150 A |
| Strom bei max. Leiter: | 150 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,21 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 4,8 W |
| Bemessungsstoßspannung: | 8 kV |
| Stoßspannung mit TW Expoxidharz: | 12 kV |
| Verschmutzungsgrad: | 3 |
| 2 x Kabelschuh DIN 46 234: | 2,5...50 mm² |
| 2 x Kabelschuh DIN 46 235: | 6...35 mm² |
| Anzugsdrehmoment, max.: | 12 Nm |
| Anzugsdrehmoment, min.: | 6 Nm |
| Bolzengröße für Flachanschluss: | M 8 |
| Kabelschuh DIN 46 234: | 2,5...50 mm² |
| Kabelschuh DIN 46 235: | 6...35 mm² |
| Spannung mit TW Epoxidharz: | 2.300 V |
| Stoßspannung mit TW Expoxidharz: | 12 kV |
| 2 x Kabelschuh DIN 46 234: | 2,5...50 mm² |
| 2 x Kabelschuh DIN 46 235: | 6...35 mm² |
| Anschlussart: | Bolzenanschluss |
| Anzahl Anschlüsse: | 1 |
| Anzugsdrehmoment, max.: | 12 Nm |
| Anzugsdrehmoment, min.: | 6 Nm |
| Bolzengröße für Flachanschluss: | M 8 |
| Kabelschuh DIN 46 234: | 2,5...50 mm² |
| Kabelschuh DIN 46 235: | 6...35 mm² |
| Klemmbereich, max.: | 50 mm² |
| Klemmbereich, min.: | 2,5 mm² |
| Ausführung: | Einbolzenklemmen |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 32 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,05 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
