Produkt
Weidmueller
1297910000
ZP 2.5/1AN/2 RT
Anfrage senden

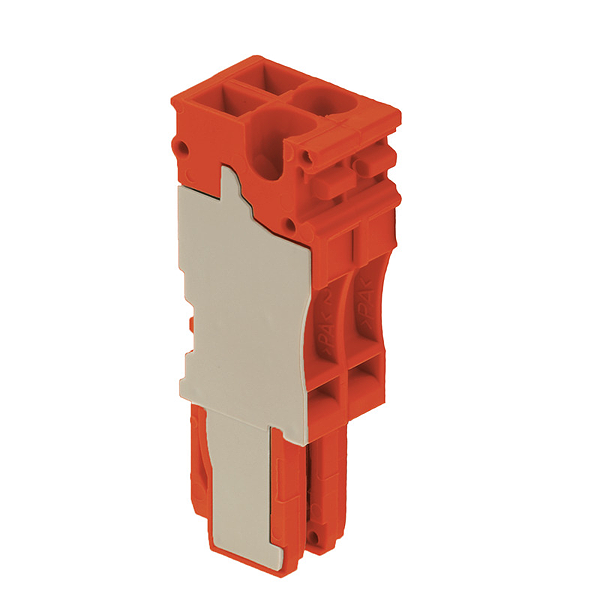

Urheberrecht Bild: Weidmueller
Weidmueller 1297910000
ZP 2.5/1AN/2 RT
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | ZP 2.5/1AN/2 RT |
| Best.-Nr.: | 1297910000 |
| Ausführung: | Z-Reihe, Steckverbinder, Direktmontage |
| GTIN (EAN): | 4032248138517 |
| VPE: | 25 Stück |
| Breite: | 10,2 mm |
| Breite (inch): | 0,402 inch |
| Höhe: | 16,5 mm |
| Höhe (inch): | 0,65 inch |
| Tiefe: | 41 mm |
| Tiefe (inch): | 1,614 inch |
| Nettogewicht: | 6,96 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 500 V |
| Bemessungsspannung zur Nachbarklemme: | 500 V |
| max. Spannung des Klemmträgers u. des gesteckten Systems: | 690 V |
| Nennstrom: | 24 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 60947-7-1, IEC 61984 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 6 kV |
| Bemessungsstoßspannung zur Nachbarklemme: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Steckanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 2 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A2 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 26 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Ausführung: | Steckverbinder, Zugfederanschluss |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Werkstoff: | Wemid |
| Farbe: | rot |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gesteckt |
| Offene Seiten: | geschlossen |
| ETIM 6.0: | EC002848 |
| ETIM 7.0: | EC002848 |
| eClass 9.0: | 27-14-11-92 |
| eClass 9.1: | 27-14-11-92 |
| eClass 10.0: | 27-14-11-92 |
| ROHS: | Konform |
| Typ: | ZP 2.5/1AN/2 RT |
| Best.-Nr.: | 1297910000 |
| Ausführung: | Z-Reihe, Steckverbinder, Direktmontage |
| GTIN (EAN): | 4032248138517 |
| VPE: | 25 Stück |
| Breite: | 10,2 mm |
| Breite (inch): | 0,402 inch |
| Höhe: | 16,5 mm |
| Höhe (inch): | 0,65 inch |
| Tiefe: | 41 mm |
| Tiefe (inch): | 1,614 inch |
| Nettogewicht: | 6,96 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 500 V |
| Bemessungsspannung zur Nachbarklemme: | 500 V |
| max. Spannung des Klemmträgers u. des gesteckten Systems: | 690 V |
| Nennstrom: | 24 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 60947-7-1, IEC 61984 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 6 kV |
| Bemessungsstoßspannung zur Nachbarklemme: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Steckanschluss |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 2 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A2 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 26 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Ausführung: | Steckverbinder, Zugfederanschluss |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Werkstoff: | Wemid |
| Farbe: | rot |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gesteckt |
| Offene Seiten: | geschlossen |
| ETIM 6.0: | EC002848 |
| ETIM 7.0: | EC002848 |
| eClass 9.0: | 27-14-11-92 |
| eClass 9.1: | 27-14-11-92 |
| eClass 10.0: | 27-14-11-92 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,007 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
