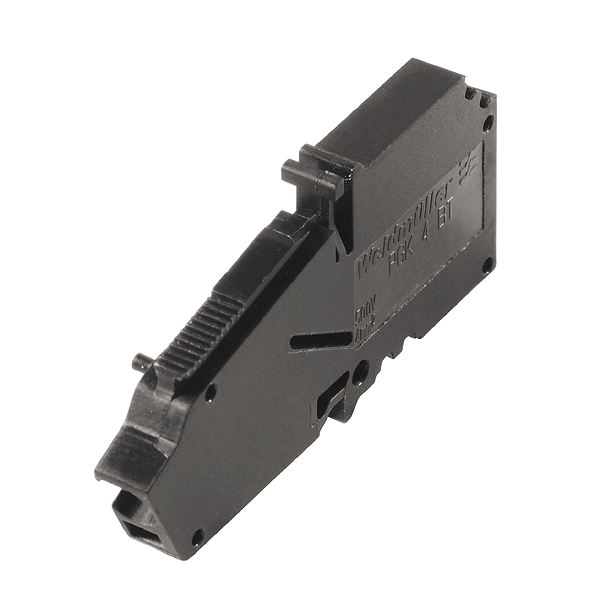

Urheberrecht Bild: Weidmueller
Weidmueller 1288590000
PGK 4 BT BK
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | PGK 4 BT BK |
| Best.-Nr.: | 1288590000 |
| Ausführung: | OMNIMATE Power - Serie PGK, Durchführungsklemme, Bemessungsquerschnitt: 4 mm², Wemid (PA), Direktmontage, Durchführung |
| GTIN (EAN): | 4050118079845 |
| VPE: | 100 Stück |
| Verpackung: | Box |
| Nettogewicht: | 6,272 g |
| Produktfamilie: | OMNIMATE Power - Serie PGK |
| Leiteranschlusstechnik: | PUSH IN |
| Leiterabgangsrichtung: | 180° |
| Polzahl: | 1 |
| Kundenseitig anreihbar: | Ja |
| Schraubendreherklinge: | 0,4 x 2,5 |
| Abisolierlänge: | 12 mm |
| Berührungsschutz nach DIN VDE 0470: | IP 20 |
| Isolierstoff: | Wemid (PA) |
| Farbe: | schwarz |
| Farbtabelle (ähnlich): | RAL 9011 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Kontaktmaterial: | E-Cu |
| Kontaktoberfläche: | verzinnt |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 120 °C |
| Temperaturbereich Montage, min.: | -25 °C |
| Temperaturbereich Montage, max.: | 120 °C |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmbereich, max.: | 4 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| eindrähtig, min. H05(07) V-U: | 0,5 mm² |
| eindrähtig, max. H05(07) V-U: | 4 mm² |
| feindrähtig, min. H05(07) V-K: | 0,5 mm² |
| feindrähtig, max. H05(07) V-K: | 4 mm² |
| mit AEH mit Kragen DIN 46 228/4, min.: | 0,5 mm² |
| mit AEH mit Kragen DIN 46 228/4, max.: | 2,5 mm² |
| m. Zwillings-Aderendhülse, DIN 46228 pt 1, min.: | 0,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max.: | 4 mm² |
| Typ: | feindrähtig |
| nominal: | 0,5 mm² |
| nominal: | 14 mm |
| Typ: | feindrähtig |
| nominal: | 1 mm² |
| nominal: | 15 mm |
| Typ: | feindrähtig |
| nominal: | 1,5 mm² |
| nominal: | 15 mm |
| nominal: | 12 mm |
| Typ: | feindrähtig |
| nominal: | 0,75 mm² |
| nominal: | 14 mm |
| Typ: | feindrähtig |
| nominal: | 2,5 mm² |
| nominal: | 14 mm |
| nominal: | 12 mm |
| Typ: | feindrähtig |
| nominal: | 4 mm² |
| nominal: | 12 mm |
| Hinweistext: | Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen., Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. |
| Klemmbereich, max.: | 4 mm² |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 32 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 500 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 6 kV |
| Zertifikat-Nr. (CSA): | 200039-70000589 |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group C / CSA): | 150 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 30 A |
| Nennstrom (Use group C / CSA): | 30 A |
| Nennstrom (Use group D / CSA): | 30 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Zertifikat-Nr. (cURus): | E60693 |
| Nennspannung (Use group B / UL 1059): | 300 V |
| Nennspannung (Use group C / UL 1059]: | 150 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 30 A |
| Nennstrom (Use group C / UL 1059): | 30 A |
| Nennstrom (Use group D / UL 1059): | 30 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 90 mm |
| VPE Breite: | 110 mm |
| VPE Höhe: | 180 mm |
| ETIM 6.0: | EC001283 |
| ETIM 7.0: | EC001283 |
| eClass 9.0: | 27-14-11-34 |
| eClass 9.1: | 27-14-11-34 |
| eClass 10.0: | 27-14-11-34 |
| ROHS: | Konform |
| Typ: | PGK 4 BT BK |
| Best.-Nr.: | 1288590000 |
| Ausführung: | OMNIMATE Power - Serie PGK, Durchführungsklemme, Bemessungsquerschnitt: 4 mm², Wemid (PA), Direktmontage, Durchführung |
| GTIN (EAN): | 4050118079845 |
| VPE: | 100 Stück |
| Verpackung: | Box |
| Nettogewicht: | 6,272 g |
| Produktfamilie: | OMNIMATE Power - Serie PGK |
| Leiteranschlusstechnik: | PUSH IN |
| Leiterabgangsrichtung: | 180° |
| Polzahl: | 1 |
| Kundenseitig anreihbar: | Ja |
| Schraubendreherklinge: | 0,4 x 2,5 |
| Abisolierlänge: | 12 mm |
| Berührungsschutz nach DIN VDE 0470: | IP 20 |
| Isolierstoff: | Wemid (PA) |
| Farbe: | schwarz |
| Farbtabelle (ähnlich): | RAL 9011 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Kontaktmaterial: | E-Cu |
| Kontaktoberfläche: | verzinnt |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 120 °C |
| Temperaturbereich Montage, min.: | -25 °C |
| Temperaturbereich Montage, max.: | 120 °C |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmbereich, max.: | 4 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| eindrähtig, min. H05(07) V-U: | 0,5 mm² |
| eindrähtig, max. H05(07) V-U: | 4 mm² |
| feindrähtig, min. H05(07) V-K: | 0,5 mm² |
| feindrähtig, max. H05(07) V-K: | 4 mm² |
| mit AEH mit Kragen DIN 46 228/4, min.: | 0,5 mm² |
| mit AEH mit Kragen DIN 46 228/4, max.: | 2,5 mm² |
| m. Zwillings-Aderendhülse, DIN 46228 pt 1, min.: | 0,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max.: | 4 mm² |
| Typ: | feindrähtig |
| nominal: | 0,5 mm² |
| nominal: | 14 mm |
| Typ: | feindrähtig |
| nominal: | 1 mm² |
| nominal: | 15 mm |
| Typ: | feindrähtig |
| nominal: | 1,5 mm² |
| nominal: | 15 mm |
| nominal: | 12 mm |
| Typ: | feindrähtig |
| nominal: | 0,75 mm² |
| nominal: | 14 mm |
| Typ: | feindrähtig |
| nominal: | 2,5 mm² |
| nominal: | 14 mm |
| nominal: | 12 mm |
| Typ: | feindrähtig |
| nominal: | 4 mm² |
| nominal: | 12 mm |
| Hinweistext: | Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen., Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. |
| Klemmbereich, max.: | 4 mm² |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 32 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 500 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 6 kV |
| Zertifikat-Nr. (CSA): | 200039-70000589 |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group C / CSA): | 150 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 30 A |
| Nennstrom (Use group C / CSA): | 30 A |
| Nennstrom (Use group D / CSA): | 30 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Zertifikat-Nr. (cURus): | E60693 |
| Nennspannung (Use group B / UL 1059): | 300 V |
| Nennspannung (Use group C / UL 1059]: | 150 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 30 A |
| Nennstrom (Use group C / UL 1059): | 30 A |
| Nennstrom (Use group D / UL 1059): | 30 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 90 mm |
| VPE Breite: | 110 mm |
| VPE Höhe: | 180 mm |
| ETIM 6.0: | EC001283 |
| ETIM 7.0: | EC001283 |
| eClass 9.0: | 27-14-11-34 |
| eClass 9.1: | 27-14-11-34 |
| eClass 10.0: | 27-14-11-34 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,007 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
