Produkt
Weidmueller
1277740000
B2CF 3.50/16/180F SN OR BX
Anfrage senden

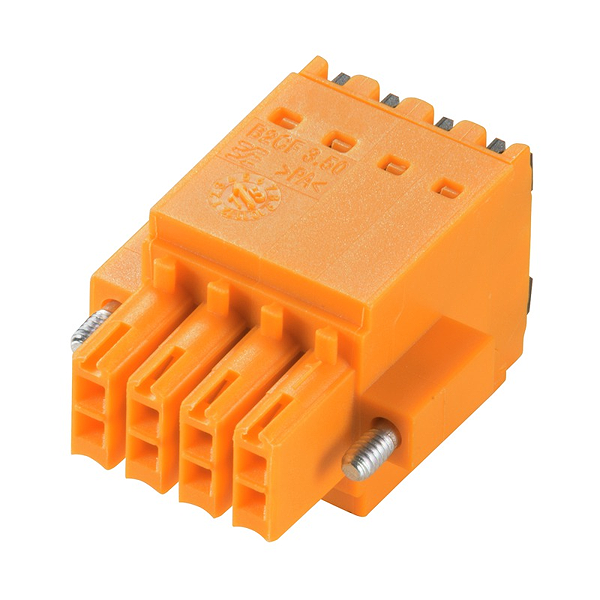

Urheberrecht Bild: Weidmueller
Weidmueller 1277740000
B2CF 3.50/16/180F SN OR BX
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | B2CF 3.50/16/180F SN OR BX |
| Best.-Nr.: | 1277740000 |
| Ausführung: | Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 16, 180°, PUSH IN, Federanschluss, Klemmbereich, max. : 1.5 mm², Box |
| GTIN (EAN): | 4050118067651 |
| VPE: | 48 Stück |
| Verpackung: | Box |
| Breite: | 35 |
| Breite (inch): | 1,378 inch |
| Höhe: | 15,2 mm |
| Höhe (inch): | 0,598 inch |
| Tiefe: | 26,25 mm |
| Tiefe (inch): | 1,033 inch |
| Nettogewicht: | 12,31 g |
| Produktfamilie: | OMNIMATE Signal - Serie B2C/S2C 3.50 - 2-reihig |
| Anschlussart: | Feldanschluss |
| Leiteranschlusstechnik: | PUSH IN, Federanschluss |
| Raster in mm (P): | 3,5 mm |
| Raster in Zoll (P): | 0,138 inch |
| Leiterabgangsrichtung: | 180° |
| Polzahl: | 16 |
| L1 in mm: | 24,5 mm |
| L1 in Zoll: | 0,965 inch |
| Anzahl Reihen: | 1 |
| Polreihenzahl: | 2 |
| Bemessungsquerschnitt: | 1,5 mm² |
| Berührungsschutz nach DIN VDE 57 106: | fingersicher |
| Berührungsschutz nach DIN VDE 0470: | IP 20 |
| Kodierbar: | Ja |
| Abisolierlänge: | 10 mm |
| Anzugsdrehmoment Schraubflansch, min.: | 0,2 Nm |
| Anzugsdrehmoment Schraubflansch, max.: | 0,25 Nm |
| Betätigungskraft Betätigungselement, max: | 40 N |
| Schraubendreherklinge: | 0,4 x 2,5 |
| Schraubendreherklinge Norm: | DIN 5264 |
| Steckzyklen: | 25 |
| Steckkraft/Pol, max.: | 5 N |
| Ziehkraft/Pol, max.: | 5 N |
| Isolierstoff: | PA 66 GF 30 |
| Farbe: | orange |
| Farbe Betätigungselemente: | schwarz |
| Werkstoff Betätigungselement: | PA 66/6 |
| Farbtabelle (ähnlich): | RAL 2000 |
| Isolierstoffgruppe: | II |
| Kriechstromfestigkeit (CTI): | ≥ 600 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| GWFI: | 960 °C |
| Kontaktmaterial: | Cu-Leg |
| Kontaktoberfläche: | verzinnt |
| Schichtaufbau - Steckkontakt: | 2...5 µm Au feuerverzinnt |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 120 °C |
| Temperaturbereich Montage, min.: | -40 °C |
| Temperaturbereich Montage, max.: | 120 °C |
| Klemmbereich, min.: | 0,14 mm² |
| Klemmbereich, max.: | 1,5 mm² |
| eindrähtig, min. H05(07) V-U: | 0,14 mm² |
| eindrähtig, max. H05(07) V-U: | 1,5 mm² |
| feindrähtig, min. H05(07) V-K: | 0,14 mm² |
| feindrähtig, max. H05(07) V-K: | 1,5 mm² |
| mit AEH mit Kragen DIN 46 228/4, min.: | 0,14 mm² |
| mit AEH mit Kragen DIN 46 228/4, max.: | 1 mm² |
| m. Zwillings-Aderendhülse, DIN 46228 pt 1, min.: | 0,14 mm² |
| mit Aderendhülse nach DIN 46 228/1, max.: | 1,5 mm² |
| Typ: | feindrähtig |
| nominal: | 0,5 mm² |
| nominal: | 12 mm |
| nominal: | 10 mm |
| Typ: | feindrähtig |
| nominal: | 0,75 mm² |
| nominal: | 14 mm |
| nominal: | 10 mm |
| Typ: | feindrähtig |
| nominal: | 1 mm² |
| nominal: | 15 mm |
| nominal: | 10 mm |
| Typ: | feindrähtig |
| nominal: | 1,5 mm² |
| nominal: | 10 mm |
| Hinweistext: | Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein., Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. |
| Klemmbereich, max.: | 1,5 mm² |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 13,4 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 10 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 12 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C): | 9 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 160 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 160 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 2,5 kV |
| Kurzzeitstromfestigkeit: | 3 x 1s mit 80 A |
| Zertifikat-Nr. (CSA): | 200039-1121690 |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group C / CSA): | 50 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 9,5 A |
| Nennstrom (Use group C / CSA): | 9,5 A |
| Nennstrom (Use group D / CSA): | 9,5 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 16 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Zertifikat-Nr. (cURus): | E60693 |
| Nennspannung (Use group B / UL 1059): | 300 V |
| Nennspannung (Use group C / UL 1059]: | 50 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 9,5 A |
| Nennstrom (Use group C / UL 1059): | 9,5 A |
| Nennstrom (Use group D / UL 1059): | 9,5 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 16 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 35 mm |
| VPE Breite: | 135 mm |
| VPE Höhe: | 350 mm |
| Norm: | IEC 61984 Abschnitt 6.2 und 7.3.2 / 10.11 Verwendung des Musters von IEC 60068-2-70 / 12.95 |
| Prüfung: | Ursprungskennzeichnung, Typkennzeichnung, Raster, Materialtyp, Datumsuhr, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA |
| Bewertung: | vorhanden |
| Prüfung: | Lebensdauer |
| Bewertung: | bestanden |
| Norm: | IEC 61984 Abschnitt 6.3 und 6.9.1 / 10.11, IEC 60512-13-5 / 02.06 |
| Prüfung: | 180° gedreht ohne Kodierelemente |
| Bewertung: | bestanden |
| Prüfung: | 180° gedreht mit Kodierelementen |
| Bewertung: | bestanden |
| Prüfung: | visuelle Begutachtung |
| Bewertung: | bestanden |
| Norm: | IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11 |
| Leitertyp und Leiterquerschnitt: | eindrähtig 0,14 mm² |
| Leitertyp und Leiterquerschnitt: | mehrdrähtig 0,14 mm² |
| Leitertyp und Leiterquerschnitt: | eindrähtig 1,5 mm² |
| Leitertyp und Leiterquerschnitt: | mehrdrähtig 1,5 mm² |
| Leitertyp und Leiterquerschnitt: | AWG 26/1 |
| Leitertyp und Leiterquerschnitt: | AWG 26/19 |
| Leitertyp und Leiterquerschnitt: | AWG 16/1 |
| Leitertyp und Leiterquerschnitt: | AWG 16/19 |
| Bewertung: | bestanden |
| Norm: | IEC 60999-1 Abschnitt 9.4 / 11.99 |
| Anforderung: | 0,2 kg |
| Leitertyp und Leiterquerschnitt: | AWG 26/1 |
| Leitertyp und Leiterquerschnitt: | AWG 26/19 |
| Bewertung: | bestanden |
| Anforderung: | 0,3 kg |
| Leitertyp und Leiterquerschnitt: | H05V-U0.75 |
| Leitertyp und Leiterquerschnitt: | H05V-K0.75 |
| Bewertung: | bestanden |
| Anforderung: | 0,4 kg |
| Leitertyp und Leiterquerschnitt: | H07V-U1.5 |
| Leitertyp und Leiterquerschnitt: | H07V-K1.5 |
| Leitertyp und Leiterquerschnitt: | AWG 16/1 |
| Leitertyp und Leiterquerschnitt: | AWG 16/19 |
| Bewertung: | bestanden |
| Norm: | IEC 60999-1 Abschnitt 9.5 / 11.99 |
| Anforderung: | ≥10 N |
| Leitertyp und Leiterquerschnitt: | AWG 26/1 |
| Leitertyp und Leiterquerschnitt: | AWG 26/19 |
| Bewertung: | bestanden |
| Anforderung: | ≥20 N |
| Leitertyp und Leiterquerschnitt: | H05V-U0.75 |
| Leitertyp und Leiterquerschnitt: | H05V-K0.75 |
| Bewertung: | bestanden |
| Anforderung: | ≥40 N |
| Leitertyp und Leiterquerschnitt: | H07V-U1.5 |
| Leitertyp und Leiterquerschnitt: | H07V-K1.5 |
| Leitertyp und Leiterquerschnitt: | AWG 16/1 |
| Leitertyp und Leiterquerschnitt: | AWG 16/19 |
| Bewertung: | bestanden |
| ETIM 6.0: | EC002638 |
| ETIM 7.0: | EC002638 |
| eClass 9.0: | 27-44-03-09 |
| eClass 9.1: | 27-44-03-09 |
| eClass 10.0: | 27-44-03-09 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
