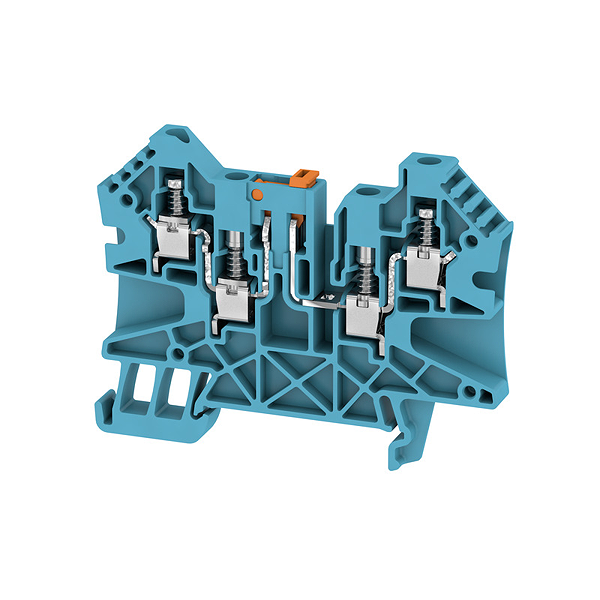

Urheberrecht Bild: Weidmueller
Weidmueller 1231330000
WTR 4/ZZ STB BL
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WTR 4/ZZ STB BL |
| Best.-Nr.: | 1231330000 |
| Ausführung: | Prüftrenn-Reihenklemme, Schraubanschluss, 4 mm², 500 V, 27 A, schwenkbar, blau |
| GTIN (EAN): | 4050118014600 |
| VPE: | 50 Stück |
| Breite: | 6,1 mm |
| Breite (inch): | 0,24 inch |
| Höhe: | 70 mm |
| Höhe (inch): | 2,756 inch |
| Tiefe: | 53 mm |
| Tiefe (inch): | 2,087 inch |
| Tiefe inklusive Tragschiene: | 53,5 mm |
| Nettogewicht: | 16,42 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max.: | 1,5 mm² |
| Bemessungsquerschnitt: | 4 mm² |
| Bemessungsspannung: | 500 V |
| Nennstrom: | 27 A |
| Strom bei max. Leiter: | 27 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Leitergr. Factory wiring max (cURus): | 10 AWG |
| Leitergr. Factory wiring min (cURus): | 30 AWG |
| Leitergr. Field wiring max (cURus): | 10 AWG |
| Leitergr. Field wiring min (cURus): | 30 AWG |
| Spannung Gr B (cURus): | 600 V |
| Spannung Gr C (cURus): | 600 V |
| Strom Gr B (cURus): | 25 A |
| Strom Gr C (cURus): | 25 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Schraubanschluss |
| Anzahl Anschlüsse: | 4 |
| Anzugsdrehmoment, max.: | 1 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 2 |
| Klemmbereich, max.: | 6 mm² |
| Klemmbereich, min.: | 0,05 mm² |
| Klemmschraube: | M 3 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A4 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Versatz TS 35: | 37 mm |
| Ausführung: | Schraubanschluss, Zwillingsanschluss, Trennelement, mit Steckbuchsen, für steckbare Querverbindung, einseitig offen |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 4 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Ja |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Längstrennung: | schwenkbar |
| Quertrennung: | ohne |
| integrierte Prüfbuchse: | Ja |
| Werkstoff: | Wemid |
| Farbe: | blau |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| ETIM 6.0: | EC000902 |
| ETIM 7.0: | EC000902 |
| eClass 9.0: | 27-14-11-26 |
| eClass 9.1: | 27-14-11-26 |
| eClass 10.0: | 27-14-11-26 |
| ROHS: | Konform |
| Typ: | WTR 4/ZZ STB BL |
| Best.-Nr.: | 1231330000 |
| Ausführung: | Prüftrenn-Reihenklemme, Schraubanschluss, 4 mm², 500 V, 27 A, schwenkbar, blau |
| GTIN (EAN): | 4050118014600 |
| VPE: | 50 Stück |
| Breite: | 6,1 mm |
| Breite (inch): | 0,24 inch |
| Höhe: | 70 mm |
| Höhe (inch): | 2,756 inch |
| Tiefe: | 53 mm |
| Tiefe (inch): | 2,087 inch |
| Tiefe inklusive Tragschiene: | 53,5 mm |
| Nettogewicht: | 16,42 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max.: | 1,5 mm² |
| Bemessungsquerschnitt: | 4 mm² |
| Bemessungsspannung: | 500 V |
| Nennstrom: | 27 A |
| Strom bei max. Leiter: | 27 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Leitergr. Factory wiring max (cURus): | 10 AWG |
| Leitergr. Factory wiring min (cURus): | 30 AWG |
| Leitergr. Field wiring max (cURus): | 10 AWG |
| Leitergr. Field wiring min (cURus): | 30 AWG |
| Spannung Gr B (cURus): | 600 V |
| Spannung Gr C (cURus): | 600 V |
| Strom Gr B (cURus): | 25 A |
| Strom Gr C (cURus): | 25 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Schraubanschluss |
| Anzahl Anschlüsse: | 4 |
| Anzugsdrehmoment, max.: | 1 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 2 |
| Klemmbereich, max.: | 6 mm² |
| Klemmbereich, min.: | 0,05 mm² |
| Klemmschraube: | M 3 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A4 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Versatz TS 35: | 37 mm |
| Ausführung: | Schraubanschluss, Zwillingsanschluss, Trennelement, mit Steckbuchsen, für steckbare Querverbindung, einseitig offen |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 4 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Ja |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Längstrennung: | schwenkbar |
| Quertrennung: | ohne |
| integrierte Prüfbuchse: | Ja |
| Werkstoff: | Wemid |
| Farbe: | blau |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| ETIM 6.0: | EC000902 |
| ETIM 7.0: | EC000902 |
| eClass 9.0: | 27-14-11-26 |
| eClass 9.1: | 27-14-11-26 |
| eClass 10.0: | 27-14-11-26 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,016 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
