Produkt
Weidmueller
1221340000
PMAK 4
Anfrage senden

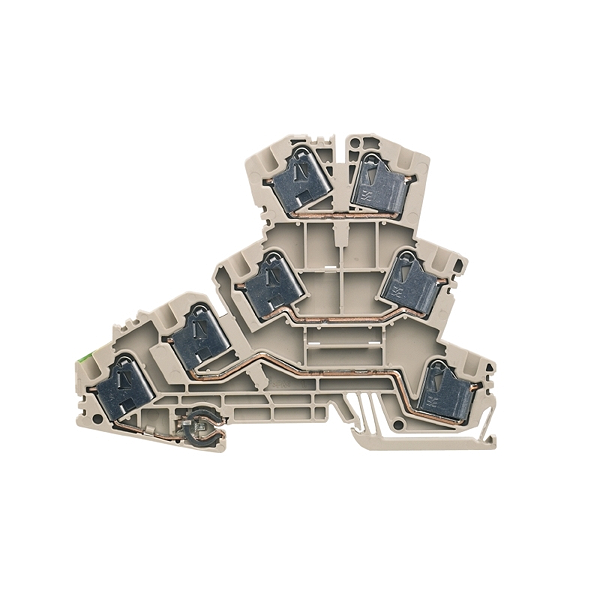

Urheberrecht Bild: Weidmueller
Weidmueller 1221340000
PMAK 4
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2021-12-31 |
| Typ: | PMAK 4 |
| Best.-Nr.: | 1221340000 |
| Ausführung: | P-Reihe, Motoranschlussklemme, Bemessungsquerschnitt: 4 mm², PUSH IN, Direktmontage |
| GTIN (EAN): | 4050118005011 |
| VPE: | 50 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 103,86 mm |
| Höhe (inch): | 4,089 inch |
| Tiefe: | 78,3 mm |
| Tiefe (inch): | 3,083 inch |
| Tiefe inklusive Tragschiene: | 79,05 mm |
| Nettogewicht: | 30,66 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 4 mm² |
| Bemessungsspannung: | 400 |
| Nennstrom: | 30 A |
| Strom bei max. Leiter: | 30 A |
| Normen: | IEC 60947-7-1 (-7-2) |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Leitergr. Factory wiring max (cURus): | 10 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 10 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Leiterquerschnitt max (cURus): | 10 AWG |
| Leiterquerschnitt min (cURus): | 26 AWG |
| Spannung Gr B (cURus): | 300 V |
| Spannung Gr C (cURus): | 300 V |
| Spannung Gr D (cURus): | 300 V |
| Strom Gr B (cURus): | 29 A |
| Strom Gr C (cURus): | 29 A |
| Strom Gr D (cURus): | 10 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 12 mm |
| Anschlussart: | PUSH IN |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 7 |
| Klemmbereich, max.: | 6 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klingenmaß: | 0,4 x 2,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Ausführung: | PUSH-IN Anschluss, mit PE-Anschluss, für steckbare Querverbindung |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 4 |
| Anzahl der Etagen: | 4 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| PE-Funktion: | Ja |
| PEN-Funktion: | Nein |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Konform |
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2021-12-31 |
| Typ: | PMAK 4 |
| Best.-Nr.: | 1221340000 |
| Ausführung: | P-Reihe, Motoranschlussklemme, Bemessungsquerschnitt: 4 mm², PUSH IN, Direktmontage |
| GTIN (EAN): | 4050118005011 |
| VPE: | 50 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 103,86 mm |
| Höhe (inch): | 4,089 inch |
| Tiefe: | 78,3 mm |
| Tiefe (inch): | 3,083 inch |
| Tiefe inklusive Tragschiene: | 79,05 mm |
| Nettogewicht: | 30,66 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 4 mm² |
| Bemessungsspannung: | 400 |
| Nennstrom: | 30 A |
| Strom bei max. Leiter: | 30 A |
| Normen: | IEC 60947-7-1 (-7-2) |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Leitergr. Factory wiring max (cURus): | 10 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 10 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Leiterquerschnitt max (cURus): | 10 AWG |
| Leiterquerschnitt min (cURus): | 26 AWG |
| Spannung Gr B (cURus): | 300 V |
| Spannung Gr C (cURus): | 300 V |
| Spannung Gr D (cURus): | 300 V |
| Strom Gr B (cURus): | 29 A |
| Strom Gr C (cURus): | 29 A |
| Strom Gr D (cURus): | 10 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 12 mm |
| Anschlussart: | PUSH IN |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 7 |
| Klemmbereich, max.: | 6 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klingenmaß: | 0,4 x 2,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Ausführung: | PUSH-IN Anschluss, mit PE-Anschluss, für steckbare Querverbindung |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 4 |
| Anzahl der Etagen: | 4 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| PE-Funktion: | Ja |
| PEN-Funktion: | Nein |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,031 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
