Produkt
Weidmueller
1194570000
KTB MH 221513 S4E2
Anfrage senden

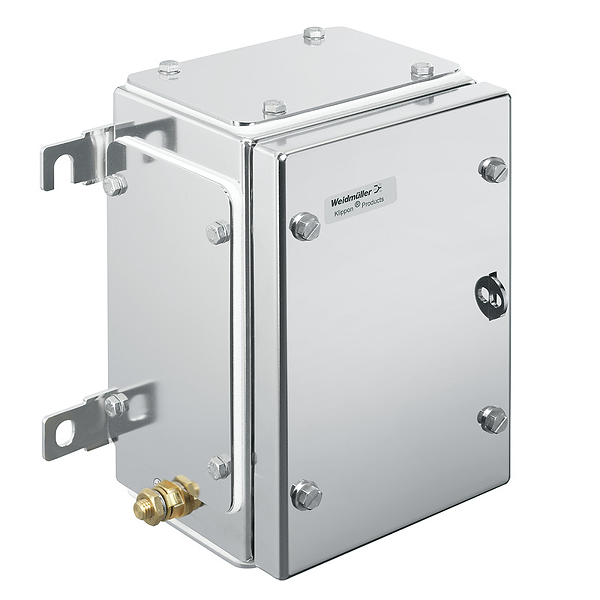

Urheberrecht Bild: Weidmueller
Weidmueller 1194570000
KTB MH 221513 S4E2
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | KTB MH 221513 S4E2 |
| Best.-Nr.: | 1194570000 |
| Ausführung: | Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 229 mm, Breite: 152 mm, Tiefe: 133 mm, Flanschplatten: unten, oben, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber |
| GTIN (EAN): | 4032248977345 |
| VPE: | 1 Stück |
| Breite: | 152 mm |
| Breite (inch): | 5,984 inch |
| Höhe: | 229 mm |
| Höhe (inch): | 9,016 inch |
| Tiefe: | 133 mm |
| Tiefe (inch): | 5,236 inch |
| Befestigungsmaß Breite: | 178 mm |
| Befestigungsmaß Höhe: | 152 mm |
| Nettogewicht: | 4.370 g |
| REACH SVHC: | Lead 7439-92-1 |
| Drehmoment Deckelschrauben: | 2,5 Nm |
| Einbauhinweis: | Tragschiene / Montageplatte |
| Einsatzgebiete: | Explosionsgefährdete Bereiche, Prozessindustrie, Öl- und Gasindustrie, Chemische Industrie, Offshore, Onshore |
| Flanschplatten: | unten, oben |
| Materialstärke: | 1,5 mm |
| Materialstärke Deckel: | 1,5 mm |
| Materialstärke Flansch: | 3 mm |
| Maße über alles: | 251 x 203 x 148 |
| Normen: | DIN EN 62208 - Leergehäuse Standard, DIN EN 61373 Class 1B**, DIN EN 15085-2, EN 60079-0, EN 60079-7, EN 60079-31, IEC 60079-0, IEC 60079-7, IEC 60079-31 |
| Position PE Bolzen: | Seite C |
| Schlüsselweite 1: | 10 mm |
| Zugangsöffnung Breite: | 93 mm |
| Zugangsöffnung Höhe: | 176 mm |
| max. Zuladung: | 14 kg |
| Öffnungswinkel Deckel: | 130 ° |
| Werkstoff: | Edelstahl 1.4404 (316 L) |
| Dichtungsmaterial: | Silikon |
| Oberfläche: | elektropoliert |
| Betriebstemperatur, min.: | -60 °C |
| Betriebstemperatur, max.: | 135 °C |
| Schlagfestigkeit: | 7 J ATEX-Version, 10 J Standardversion |
| Schutzart: | IP66, IP67 |
| Hinweis: Schutzart: | Für den Einsatz im Temperaturbereich von über 105°C, wird der IP Schutz auf IP 66 begrenzt. |
| Gehäusebefestigung: | 4 angeschweißte Montagefüße mit 11 mm Lochgröße (2 schlitz- und 2 kreisförmige Montagefüße) |
| Deckelbefestigung: | 4 Scharniere und M6 Sechskantschlitzschrauben SW10 |
| Einbaubefestigung: | 4,6 oder 9 Stehbolzen M6 Innengewinde |
| WDU 10 / ZDU 10: | 1x4 |
| WDU 16 / ZDU 16: | 1x3 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5: | 1x10 |
| WDU 35 / ZDU 35: | 1x2 |
| WDU 4 / ZDU 4: | 1x8 |
| WDU 6 / ZDU 6: | 1x6 |
| WDU 10 / ZDU 10: | 1x13 |
| WDU 16 / ZDU 16: | 1x10 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5: | 1x26 |
| WDU 35 / ZDU 35: | 1x7 |
| WDU 4 / ZDU 4: | 1x21 |
| WDU 6 / ZDU 6: | 1x16 |
| Erdung Gehäuse intern: | angeschweißter M6 Edelstahlerdungsbolzen im Gehäuseunterteil und -deckel |
| M12: | 8 |
| M16: | 6 |
| M20: | 3 |
| M25: | 2 |
| M32: | 2 |
| M40: | 2 |
| M50: | 0 |
| M63: | 0 |
| M75: | 0 |
| M12: | 6 |
| M16: | 5 |
| M20: | 2 |
| M25: | 2 |
| M32: | 1 |
| M40: | 1 |
| M50: | 0 |
| M63: | 0 |
| M75: | 0 |
| M12: | 8 |
| M16: | 6 |
| M20: | 3 |
| M25: | 2 |
| M32: | 2 |
| M40: | 2 |
| M50: | 0 |
| M63: | 0 |
| M75: | 0 |
| Zertifikat-Nr. Klemmenkasten (ATEX): | IBExU14ATEX1050 |
| Zertifikat-Nr. Leergehäuse (ATEX): | IBExU14ATEX1028 U |
| Zertifikat-Nr. Klemmenkasten (IECEx): | IECEXIBE14.0013 |
| Zertifikat-Nr. Leergehäuse (IECEx): | IECEx IBE 14.0004U |
| Zertifikat-Nr. Klemmenkasten (EAC): | RU C-DE.ГБ08.B.01328 |
| Zertifikat-Nr. Leergehäuse (EAC): | RU C-DE.ГБ08.B.00472 |
| Zertifikat-Nr. Klemmkasten (INMETRO): | IEx 17.0021 |
| Zertifikat-Nr. Leergehäuse (INMETRO): | IEx 17.0020U |
| Zertifikat-Nr. Klemmenkasten (AEx): | E223792 |
| Zertifikat-Nr. Leergehäuse (NEPSI): | GYJ14.1308U |
| Zertifikat-Nr. Klemmenkasten (NEPSI): | GYJ14.1309 |
| Zertifikat-Nr. Klemmenkasten (KOSHA): | 16-AV4BO-0245X |
| Zertifikat-Nr. (MARITREG): | 15.40073.250 |
| Zertifikat-Nr. (cULus): | E243298 |
| Zertifikat-Nr. (CCOE): | P461058_1 |
| Zertifikat-Nr. (DNVGL): | TAE000013S |
| ETIM 6.0: | EC002503 |
| ETIM 7.0: | EC002503 |
| eClass 9.0: | 27-18-05-02 |
| eClass 9.1: | 27-18-05-02 |
| eClass 10.0: | 27-18-05-02 |
| ROHS: | Konform |
| Typ: | KTB MH 221513 S4E2 |
| Best.-Nr.: | 1194570000 |
| Ausführung: | Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 229 mm, Breite: 152 mm, Tiefe: 133 mm, Flanschplatten: unten, oben, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber |
| GTIN (EAN): | 4032248977345 |
| VPE: | 1 Stück |
| Breite: | 152 mm |
| Breite (inch): | 5,984 inch |
| Höhe: | 229 mm |
| Höhe (inch): | 9,016 inch |
| Tiefe: | 133 mm |
| Tiefe (inch): | 5,236 inch |
| Befestigungsmaß Breite: | 178 mm |
| Befestigungsmaß Höhe: | 152 mm |
| Nettogewicht: | 4.370 g |
| REACH SVHC: | Lead 7439-92-1 |
| Drehmoment Deckelschrauben: | 2,5 Nm |
| Einbauhinweis: | Tragschiene / Montageplatte |
| Einsatzgebiete: | Explosionsgefährdete Bereiche, Prozessindustrie, Öl- und Gasindustrie, Chemische Industrie, Offshore, Onshore |
| Flanschplatten: | unten, oben |
| Materialstärke: | 1,5 mm |
| Materialstärke Deckel: | 1,5 mm |
| Materialstärke Flansch: | 3 mm |
| Maße über alles: | 251 x 203 x 148 |
| Normen: | DIN EN 62208 - Leergehäuse Standard, DIN EN 61373 Class 1B**, DIN EN 15085-2, EN 60079-0, EN 60079-7, EN 60079-31, IEC 60079-0, IEC 60079-7, IEC 60079-31 |
| Position PE Bolzen: | Seite C |
| Schlüsselweite 1: | 10 mm |
| Zugangsöffnung Breite: | 93 mm |
| Zugangsöffnung Höhe: | 176 mm |
| max. Zuladung: | 14 kg |
| Öffnungswinkel Deckel: | 130 ° |
| Werkstoff: | Edelstahl 1.4404 (316 L) |
| Dichtungsmaterial: | Silikon |
| Oberfläche: | elektropoliert |
| Betriebstemperatur, min.: | -60 °C |
| Betriebstemperatur, max.: | 135 °C |
| Schlagfestigkeit: | 7 J ATEX-Version, 10 J Standardversion |
| Schutzart: | IP66, IP67 |
| Hinweis: Schutzart: | Für den Einsatz im Temperaturbereich von über 105°C, wird der IP Schutz auf IP 66 begrenzt. |
| Gehäusebefestigung: | 4 angeschweißte Montagefüße mit 11 mm Lochgröße (2 schlitz- und 2 kreisförmige Montagefüße) |
| Deckelbefestigung: | 4 Scharniere und M6 Sechskantschlitzschrauben SW10 |
| Einbaubefestigung: | 4,6 oder 9 Stehbolzen M6 Innengewinde |
| WDU 10 / ZDU 10: | 1x4 |
| WDU 16 / ZDU 16: | 1x3 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5: | 1x10 |
| WDU 35 / ZDU 35: | 1x2 |
| WDU 4 / ZDU 4: | 1x8 |
| WDU 6 / ZDU 6: | 1x6 |
| WDU 10 / ZDU 10: | 1x13 |
| WDU 16 / ZDU 16: | 1x10 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5: | 1x26 |
| WDU 35 / ZDU 35: | 1x7 |
| WDU 4 / ZDU 4: | 1x21 |
| WDU 6 / ZDU 6: | 1x16 |
| Erdung Gehäuse intern: | angeschweißter M6 Edelstahlerdungsbolzen im Gehäuseunterteil und -deckel |
| M12: | 8 |
| M16: | 6 |
| M20: | 3 |
| M25: | 2 |
| M32: | 2 |
| M40: | 2 |
| M50: | 0 |
| M63: | 0 |
| M75: | 0 |
| M12: | 6 |
| M16: | 5 |
| M20: | 2 |
| M25: | 2 |
| M32: | 1 |
| M40: | 1 |
| M50: | 0 |
| M63: | 0 |
| M75: | 0 |
| M12: | 8 |
| M16: | 6 |
| M20: | 3 |
| M25: | 2 |
| M32: | 2 |
| M40: | 2 |
| M50: | 0 |
| M63: | 0 |
| M75: | 0 |
| Zertifikat-Nr. Klemmenkasten (ATEX): | IBExU14ATEX1050 |
| Zertifikat-Nr. Leergehäuse (ATEX): | IBExU14ATEX1028 U |
| Zertifikat-Nr. Klemmenkasten (IECEx): | IECEXIBE14.0013 |
| Zertifikat-Nr. Leergehäuse (IECEx): | IECEx IBE 14.0004U |
| Zertifikat-Nr. Klemmenkasten (EAC): | RU C-DE.ГБ08.B.01328 |
| Zertifikat-Nr. Leergehäuse (EAC): | RU C-DE.ГБ08.B.00472 |
| Zertifikat-Nr. Klemmkasten (INMETRO): | IEx 17.0021 |
| Zertifikat-Nr. Leergehäuse (INMETRO): | IEx 17.0020U |
| Zertifikat-Nr. Klemmenkasten (AEx): | E223792 |
| Zertifikat-Nr. Leergehäuse (NEPSI): | GYJ14.1308U |
| Zertifikat-Nr. Klemmenkasten (NEPSI): | GYJ14.1309 |
| Zertifikat-Nr. Klemmenkasten (KOSHA): | 16-AV4BO-0245X |
| Zertifikat-Nr. (MARITREG): | 15.40073.250 |
| Zertifikat-Nr. (cULus): | E243298 |
| Zertifikat-Nr. (CCOE): | P461058_1 |
| Zertifikat-Nr. (DNVGL): | TAE000013S |
| ETIM 6.0: | EC002503 |
| ETIM 7.0: | EC002503 |
| eClass 9.0: | 27-18-05-02 |
| eClass 9.1: | 27-18-05-02 |
| eClass 10.0: | 27-18-05-02 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 4,37 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
