Produkt
Weidmueller
1186630000
WDU 50N IR
Anfrage senden

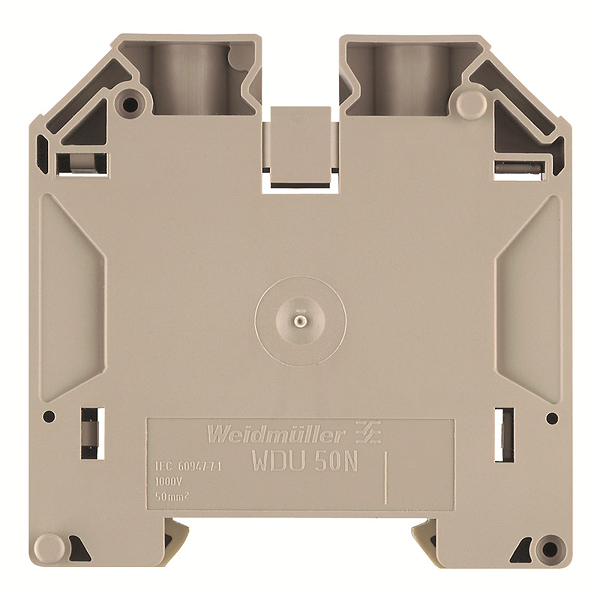

Urheberrecht Bild: Weidmueller
Weidmueller 1186630000
WDU 50N IR
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WDU 50N IR |
| Best.-Nr.: | 1186630000 |
| Ausführung: | Durchgangs-Reihenklemme, Schraubanschluss, 50 mm², 1000 V, 150 A, dunkelbeige |
| GTIN (EAN): | 4050118031492 |
| VPE: | 10 Stück |
| Breite: | 18,5 mm |
| Breite (inch): | 0,728 inch |
| Höhe: | 70 mm |
| Höhe (inch): | 2,756 inch |
| Tiefe: | 69,6 mm |
| Tiefe (inch): | 2,74 inch |
| Tiefe inklusive Tragschiene: | 70,6 mm |
| Nettogewicht: | 81,3 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Leiteranschlussquerschnitt, mehrdrähtig, 2 Klemmbare Leiter, min.: | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, 2 Klemmbare Leiter, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max.: | 16 mm² |
| Bemessungsquerschnitt: | 50 mm² |
| Bemessungsspannung: | 1.000 V |
| Nennstrom: | 150 A |
| Strom bei max. Leiter: | 192 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,21 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 4,8 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | DEMKO14ATEX1338U |
| Zertifikat-Nr. (IECEX): | IECEXULD14.0005U |
| Spannung max (ATEX): | 690 V |
| Strom (ATEX): | 126 A |
| Leiterquerschnitt max (ATEX): | 50 mm² |
| Spannung max (IECEX): | 690 V |
| Strom (IECEX): | 126 A |
| Leiterquerschnitt max (IECEX): | 50 mm² |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Abisolierlänge: | 24 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 6 Nm |
| Anzugsdrehmoment, min.: | 3 Nm |
| Klemmbereich, max.: | 70 mm² |
| Klemmbereich, min.: | 10 mm² |
| Klemmschraube: | M 6 |
| Klingenmaß: | TX 20 |
| Lehrdorn nach 60 947-1: | B10 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 0 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 8 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 10 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 70 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 10 mm² |
| Ausführung: | Schraubanschluss, für schraubbare Querverbindung, geschlossen |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Ja |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | WDU 50N IR |
| Best.-Nr.: | 1186630000 |
| Ausführung: | Durchgangs-Reihenklemme, Schraubanschluss, 50 mm², 1000 V, 150 A, dunkelbeige |
| GTIN (EAN): | 4050118031492 |
| VPE: | 10 Stück |
| Breite: | 18,5 mm |
| Breite (inch): | 0,728 inch |
| Höhe: | 70 mm |
| Höhe (inch): | 2,756 inch |
| Tiefe: | 69,6 mm |
| Tiefe (inch): | 2,74 inch |
| Tiefe inklusive Tragschiene: | 70,6 mm |
| Nettogewicht: | 81,3 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Leiteranschlussquerschnitt, mehrdrähtig, 2 Klemmbare Leiter, min.: | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, 2 Klemmbare Leiter, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max.: | 16 mm² |
| Bemessungsquerschnitt: | 50 mm² |
| Bemessungsspannung: | 1.000 V |
| Nennstrom: | 150 A |
| Strom bei max. Leiter: | 192 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,21 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 4,8 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | DEMKO14ATEX1338U |
| Zertifikat-Nr. (IECEX): | IECEXULD14.0005U |
| Spannung max (ATEX): | 690 V |
| Strom (ATEX): | 126 A |
| Leiterquerschnitt max (ATEX): | 50 mm² |
| Spannung max (IECEX): | 690 V |
| Strom (IECEX): | 126 A |
| Leiterquerschnitt max (IECEX): | 50 mm² |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Abisolierlänge: | 24 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 6 Nm |
| Anzugsdrehmoment, min.: | 3 Nm |
| Klemmbereich, max.: | 70 mm² |
| Klemmbereich, min.: | 10 mm² |
| Klemmschraube: | M 6 |
| Klingenmaß: | TX 20 |
| Lehrdorn nach 60 947-1: | B10 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 0 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 8 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 50 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 10 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 70 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 10 mm² |
| Ausführung: | Schraubanschluss, für schraubbare Querverbindung, geschlossen |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Ja |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,09 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
