Produkt
Weidmueller
1173890000
PPV 4 GR 35X7.5 DGR
Anfrage senden

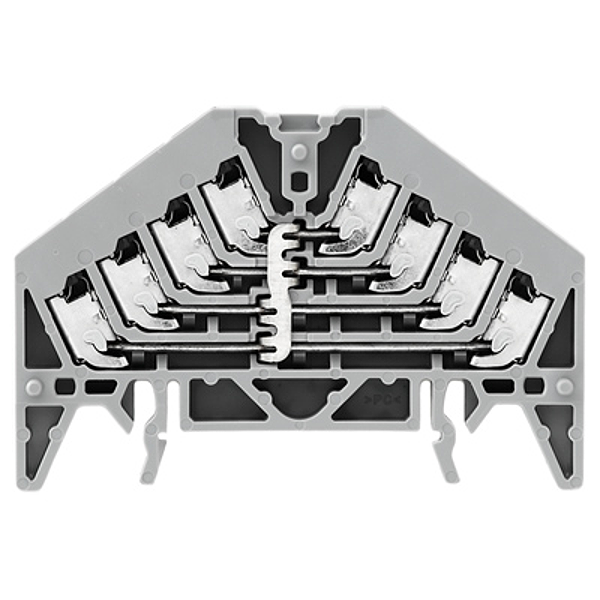

Urheberrecht Bild: Weidmueller
Weidmueller 1173890000
PPV 4 GR 35X7.5 DGR
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | PPV 4 GR 35X7.5 DGR |
| Best.-Nr.: | 1173890000 |
| Ausführung: | P-Reihe, Potentialverteiler, Bemessungsquerschnitt: 1.5 mm², Anzahl der Etagen: 4, Anzahl Anschlüsse: 16, Farbe: grau |
| GTIN (EAN): | 4032248966257 |
| VPE: | 20 Stück |
| Breite: | 9,2 mm |
| Breite (inch): | 0,362 inch |
| Höhe: | 70 mm |
| Höhe (inch): | 2,756 inch |
| Tiefe: | 47 mm |
| Tiefe (inch): | 1,85 inch |
| Nettogewicht: | 21,95 g |
| Lagertemperatur, max.: | 70 °C |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur: | -25 °C...70 °C |
| Temperaturbereich Montage, min.: | -10 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Temperaturbereich Montage, max.: | 40 °C |
| Bemessungsquerschnitt: | 1,5 mm² |
| Bemessungsspannung: | 250 |
| Nennstrom: | 17,5 A |
| Normen: | IEC 60947-7-1, DIN EN 60079 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
| Bemessungsstoßspannung: | 4 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Leiterquerschnitt max (CSA): | 16 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr B (CSA): | 10 A |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 200039-2406089 |
| Leitergr. Factory wiring max (cURus): | 16 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 16 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr B (cURus): | 300 V |
| Spannung Gr D (cURus): | 300 V |
| Strom Gr B (cURus): | 10 A |
| Strom Gr D (cURus): | 10 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | PUSH IN |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 16 |
| Klemmbereich, max.: | 1,5 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Leiteranschlussquerschnitt AWG, max.: | AWG 16 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 0,5 mm² |
| Ausführung: | PUSH-IN Anschluss, Vertikal - querverbunden, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 4 |
| Anzahl der Klemmstellen je Etage: | 4 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Ja |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 x 7.5 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | Polycarbonat |
| Werkstoff Betätigungselement: | PBT |
| Farbe: | grau |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Konform |
| Typ: | PPV 4 GR 35X7.5 DGR |
| Best.-Nr.: | 1173890000 |
| Ausführung: | P-Reihe, Potentialverteiler, Bemessungsquerschnitt: 1.5 mm², Anzahl der Etagen: 4, Anzahl Anschlüsse: 16, Farbe: grau |
| GTIN (EAN): | 4032248966257 |
| VPE: | 20 Stück |
| Breite: | 9,2 mm |
| Breite (inch): | 0,362 inch |
| Höhe: | 70 mm |
| Höhe (inch): | 2,756 inch |
| Tiefe: | 47 mm |
| Tiefe (inch): | 1,85 inch |
| Nettogewicht: | 21,95 g |
| Lagertemperatur, max.: | 70 °C |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur: | -25 °C...70 °C |
| Temperaturbereich Montage, min.: | -10 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Temperaturbereich Montage, max.: | 40 °C |
| Bemessungsquerschnitt: | 1,5 mm² |
| Bemessungsspannung: | 250 |
| Nennstrom: | 17,5 A |
| Normen: | IEC 60947-7-1, DIN EN 60079 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
| Bemessungsstoßspannung: | 4 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Leiterquerschnitt max (CSA): | 16 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr B (CSA): | 10 A |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 200039-2406089 |
| Leitergr. Factory wiring max (cURus): | 16 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 16 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr B (cURus): | 300 V |
| Spannung Gr D (cURus): | 300 V |
| Strom Gr B (cURus): | 10 A |
| Strom Gr D (cURus): | 10 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | PUSH IN |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 16 |
| Klemmbereich, max.: | 1,5 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klingenmaß: | 0,6 x 3,5 mm |
| Leiteranschlussquerschnitt AWG, max.: | AWG 16 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 0,5 mm² |
| Ausführung: | PUSH-IN Anschluss, Vertikal - querverbunden, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 4 |
| Anzahl der Klemmstellen je Etage: | 4 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Ja |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 x 7.5 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | Polycarbonat |
| Werkstoff Betätigungselement: | PBT |
| Farbe: | grau |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,024 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
