Produkt
Weidmueller
1162850000
WMF 2.5 FU BLZ PE 60-150V SW
Anfrage senden

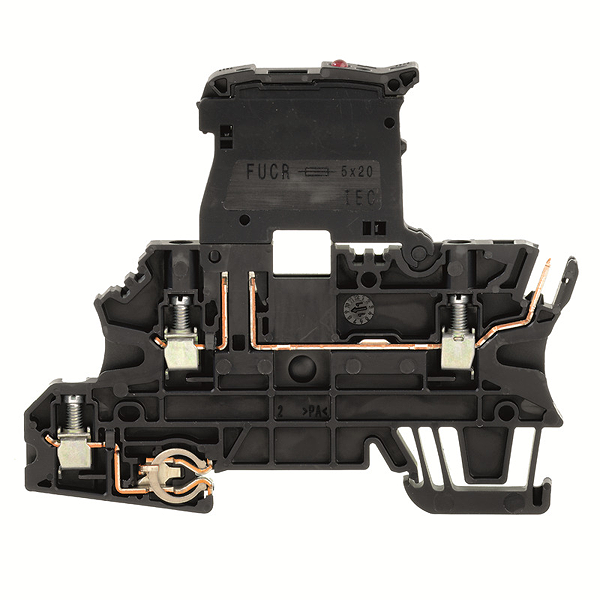

Urheberrecht Bild: Weidmueller
Weidmueller 1162850000
WMF 2.5 FU BLZ PE 60-150V SW
WMF 2.5 FU BLZ PE 60-150V SW
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2020-09-30 |
| Typ: | WMF 2.5 FU BLZ PE 60-150V SW |
| Best.-Nr.: | 1162850000 |
| Ausführung: | W-Reihe, Sicherungs-Reihenklemme, Schutzleiter-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Schraubanschluss |
| GTIN (EAN): | 4032248992140 |
| VPE: | 50 Stück |
| Breite: | 5,08 mm |
| Breite (inch): | 0,2 inch |
| Höhe: | 90 mm |
| Höhe (inch): | 3,543 inch |
| Tiefe: | 74 mm |
| Tiefe (inch): | 2,913 inch |
| Tiefe inklusive Tragschiene: | 74,5 mm |
| Nettogewicht: | 19,8 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 150 V |
| Nennstrom: | 6,3 A |
| Strom bei max. Leiter: | 6,3 A |
| Normen: | IEC 60947-7-2, IEC 61984, In Anlehnung an IEC 60947-7-1, IEC 60947-7-3 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr B (CSA): | 17 A |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 200039-1057876 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Leiterquerschnitt max (cURus): | 12 AWG |
| Leiterquerschnitt min (cURus): | 26 AWG |
| Spannung Gr B (cURus): | 300 V |
| Spannung Gr D (cURus): | 300 V |
| Strom Gr B (cURus): | 17 A |
| Strom Gr D (cURus): | 10 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussart 2: | Steckanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 4 |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmschraube: | M 3 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Anschlussart, weiterer Anschluss: | Steckanschluss |
| Anzeige: | LED rot |
| Sicherungseinsatz: | G-Si. 5 x 20 |
| Sicherungshalter (Einsatzträger): | schwenkbar |
| Verlustleistung für den ausschließlichen Kurzschlussschutz für eine Einzelanordnung: | 4 W bei 6,3 A @ 61 °C |
| Verlustleistung für den ausschließlichen Kurzschlussschutz für eine Verbundanordnung: | 2,5 W bei 6,3 A @ 48 °C |
| Verlustleistung für Überlast- und Kurzschlussschutz für eine Einzelanordnung: | 1,6 W bei 6,3 A @ 44 °C |
| Verlustleistung für Überlast- und Kurzschlussschutz für eine Verbundanordnung: | 1,6 W bei 6,3 A @ 23 °C |
| Ausführung: | 2 Schraubanschlüsse - 1 Steckanschluss, Sicherungstrenner, mit PE-Anschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 3 |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | schwarz |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| ETIM 6.0: | EC000899 |
| ETIM 7.0: | EC000899 |
| eClass 9.0: | 27-14-11-16 |
| eClass 9.1: | 27-14-11-16 |
| eClass 10.0: | 27-14-11-16 |
| ROHS: | Konform |
| Lieferstatus: | Dieser Artikel ist demnächst nicht mehr lieferbar. |
| Lieferbar bis: | 2020-09-30 |
| Typ: | WMF 2.5 FU BLZ PE 60-150V SW |
| Best.-Nr.: | 1162850000 |
| Ausführung: | W-Reihe, Sicherungs-Reihenklemme, Schutzleiter-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Schraubanschluss |
| GTIN (EAN): | 4032248992140 |
| VPE: | 50 Stück |
| Breite: | 5,08 mm |
| Breite (inch): | 0,2 inch |
| Höhe: | 90 mm |
| Höhe (inch): | 3,543 inch |
| Tiefe: | 74 mm |
| Tiefe (inch): | 2,913 inch |
| Tiefe inklusive Tragschiene: | 74,5 mm |
| Nettogewicht: | 19,8 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 150 V |
| Nennstrom: | 6,3 A |
| Strom bei max. Leiter: | 6,3 A |
| Normen: | IEC 60947-7-2, IEC 61984, In Anlehnung an IEC 60947-7-1, IEC 60947-7-3 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr B (CSA): | 17 A |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 200039-1057876 |
| Leitergr. Factory wiring max (cURus): | 12 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 12 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Leiterquerschnitt max (cURus): | 12 AWG |
| Leiterquerschnitt min (cURus): | 26 AWG |
| Spannung Gr B (cURus): | 300 V |
| Spannung Gr D (cURus): | 300 V |
| Strom Gr B (cURus): | 17 A |
| Strom Gr D (cURus): | 10 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussart 2: | Steckanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 4 |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmschraube: | M 3 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Anschlussart, weiterer Anschluss: | Steckanschluss |
| Anzeige: | LED rot |
| Sicherungseinsatz: | G-Si. 5 x 20 |
| Sicherungshalter (Einsatzträger): | schwenkbar |
| Verlustleistung für den ausschließlichen Kurzschlussschutz für eine Einzelanordnung: | 4 W bei 6,3 A @ 61 °C |
| Verlustleistung für den ausschließlichen Kurzschlussschutz für eine Verbundanordnung: | 2,5 W bei 6,3 A @ 48 °C |
| Verlustleistung für Überlast- und Kurzschlussschutz für eine Einzelanordnung: | 1,6 W bei 6,3 A @ 44 °C |
| Verlustleistung für Überlast- und Kurzschlussschutz für eine Verbundanordnung: | 1,6 W bei 6,3 A @ 23 °C |
| Ausführung: | 2 Schraubanschlüsse - 1 Steckanschluss, Sicherungstrenner, mit PE-Anschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 3 |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | schwarz |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| ETIM 6.0: | EC000899 |
| ETIM 7.0: | EC000899 |
| eClass 9.0: | 27-14-11-16 |
| eClass 9.1: | 27-14-11-16 |
| eClass 10.0: | 27-14-11-16 |
| ROHS: | Konform |
